GRAFICKÁ PŘÍLOHA

Rescue Shoring
Rescue Shoring

1. Zajistit nebezpečný prostor dočasnými podpěrami. Odstranit nezbytné množství suti k instalaci sestavy.

Rescue Shoring

2. Uřezat jednotlivé dřevěné prvky dle naměřených délek.

Rescue Shoring

3. Přiložit podpěry kolmo na hlavici ve stanovené vzdálenosti od sebe a pozice zajistit dvěma hřebíky pod úhlem.

Rescue Shoring

4. Při výšce sestavy nad 2,5 m připevnit na střed podpěr středovou výztuhu.

Rescue Shoring
Rescue Shoring

5. Připevnit horní část úhlopříčného zavětrování a příložku v místě, kudy neprochází zavětrování.

Rescue Shoring

6. Převrátit sestavu a zajistit příložkami spojení hlavice s oběma podpěrami.

Rescue Shoring

7. Umístit vytvořenou sestavu v kolmé pozici na patici s klíny.

Rescue Shoring

8. Dotáhnout klíny. V této fázi lze odstranit dočasné podpěry.

Rescue Shoring

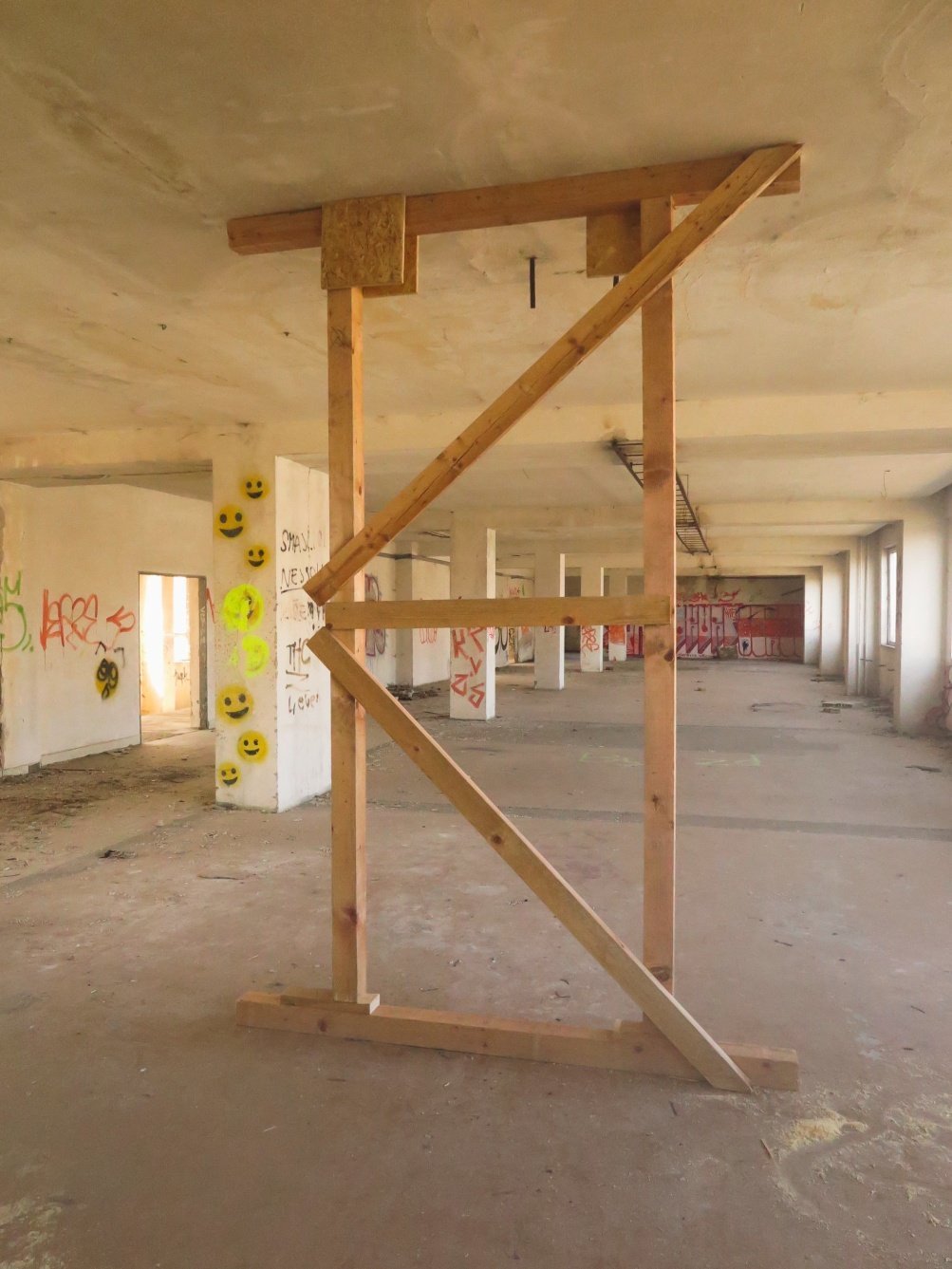

9. Připevnit dolní část úhlopříčného zavětrování do písmene K.

Rescue Shoring

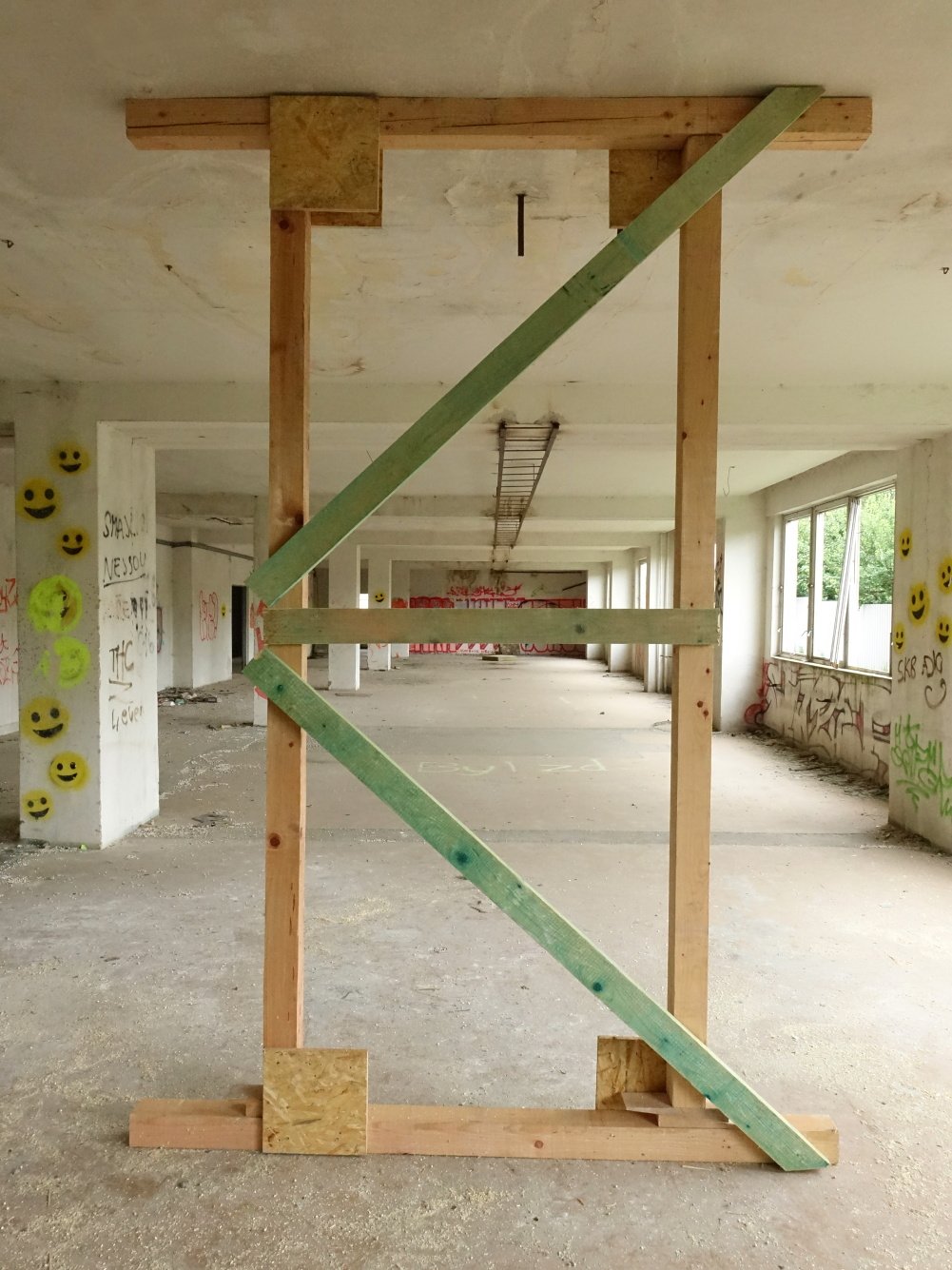

10. Připevnit zbývající příložky v místech, kudy neprochází zavětrování. Provést závěrečnou kontrolu funkčnosti DVOJITÉ VERTIKÁLNÍ PODPĚRY.
