ZÁSAHOVÁ KARTA

Stabilizace poškozených vodorovných konstrukcí. Tato sestava tvoří jednu stranu VĚŽOVÉ PODPĚRY. Může být částečně sestavena mimo nebezpečný prostor.

DOPORUČENÝ PRACOVNÍ POSTUP

1. Určit místo instalace sestavy s ohledem na poškozenou konstrukci.
2. Zajistit nebezpečný prostor dočasnými podpěrami (ideálně rozpěrnými tyčemi).
3. Odstranit nezbytné množství suti k instalaci sestavy.
4. V bezpečném prostoru sestavit sestavu dle následujícího postupu:

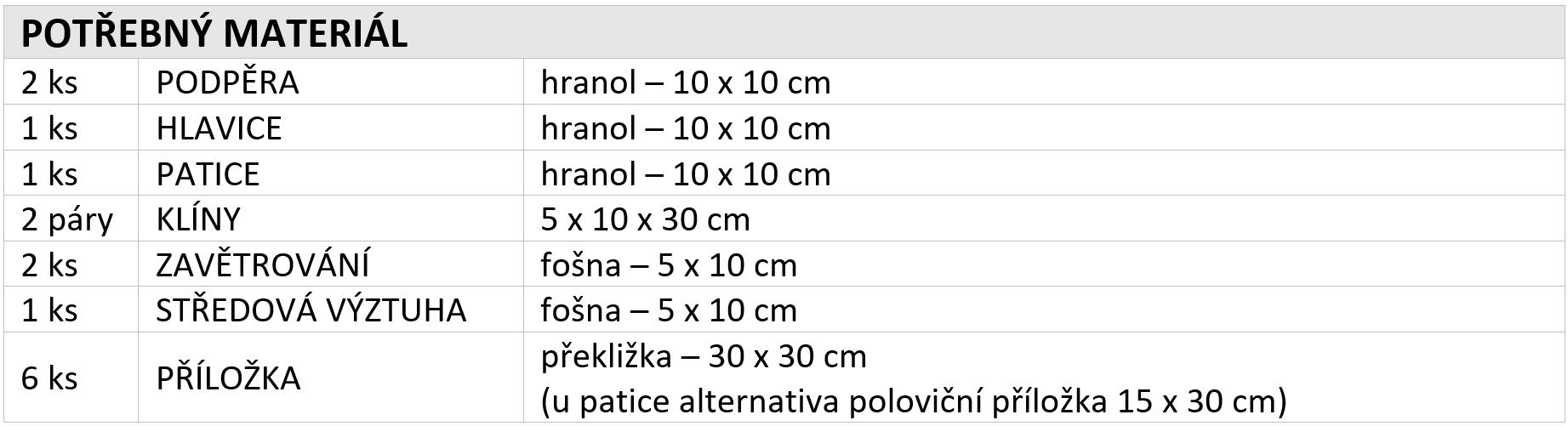

   1. Uřezat jednotlivé dřevěné prvky dle naměřených délek – hlavici, patici a podpěry. POZOR! Při řezání podpěr pamatovat na zkrácení o rozměr hlavice, patice a klínů (25 cm).
   2. Přiložit podpěry kolmo na hlavici ve stanovené vzdálenosti od sebe
      (90–120 cm) s dodržením přesahu hlavice/patice na obou koncích
      (30–45 cm). Pozice zajistit dvěma hřebíky pod úhlem tak, aby nevznikly nežádoucí mezery mezi oběma prvky.
   3. Při výšce sestavy nad 2,5 m připevnit na střed stojek středovou výztuhu.
   4. Zajistit příložkou spojení hlavice s jednou podpěrou. POZOR! V případě zamýšleného rozšíření sestavy na VĚŽOVOU PODPĚRU musí vnější hrany všech umístěných příložek lícovat s vnějšími hranami podpěr.
   5. Připevnit horní část úhlopříčného zavětrování (protáhnout zavětrování až přes hlavici).
   6. Převrátit sestavu a zajistit příložkami spojení hlavice s oběma podpěrami (doporučeno připevnit na střed podpěr i druhou středovou výztuhu pro zpevnění sestavy).
5. Umístit patici s klíny na místo instalace.
6. Umístit vytvořenou sestavu v kolmé pozici na patici a dotáhnout klíny.
7. Připevnit dolní část úhlopříčného zavětrování (protáhnout zavětrování až přes patici) do písmene K.
8. Zajistit z obou stran spojení patice s podpěrami příložkami v místech, kudy neprochází zavětrování.
9. Zkontrolovat dotažení klínů u patice a zajistit je hřebíky.
10. Vymezit nežádoucí volný prostor mezi zajišťovanou konstrukcí a hlavicí/paticí např. klíny.
11. Provést závěrečnou kontrolu funkčnosti DVOJITÉ VERTIKÁLNÍ PODPĚRY.
