GRAFICKÁ PŘÍLOHA

Rescue Shoring
Rescue Shoring

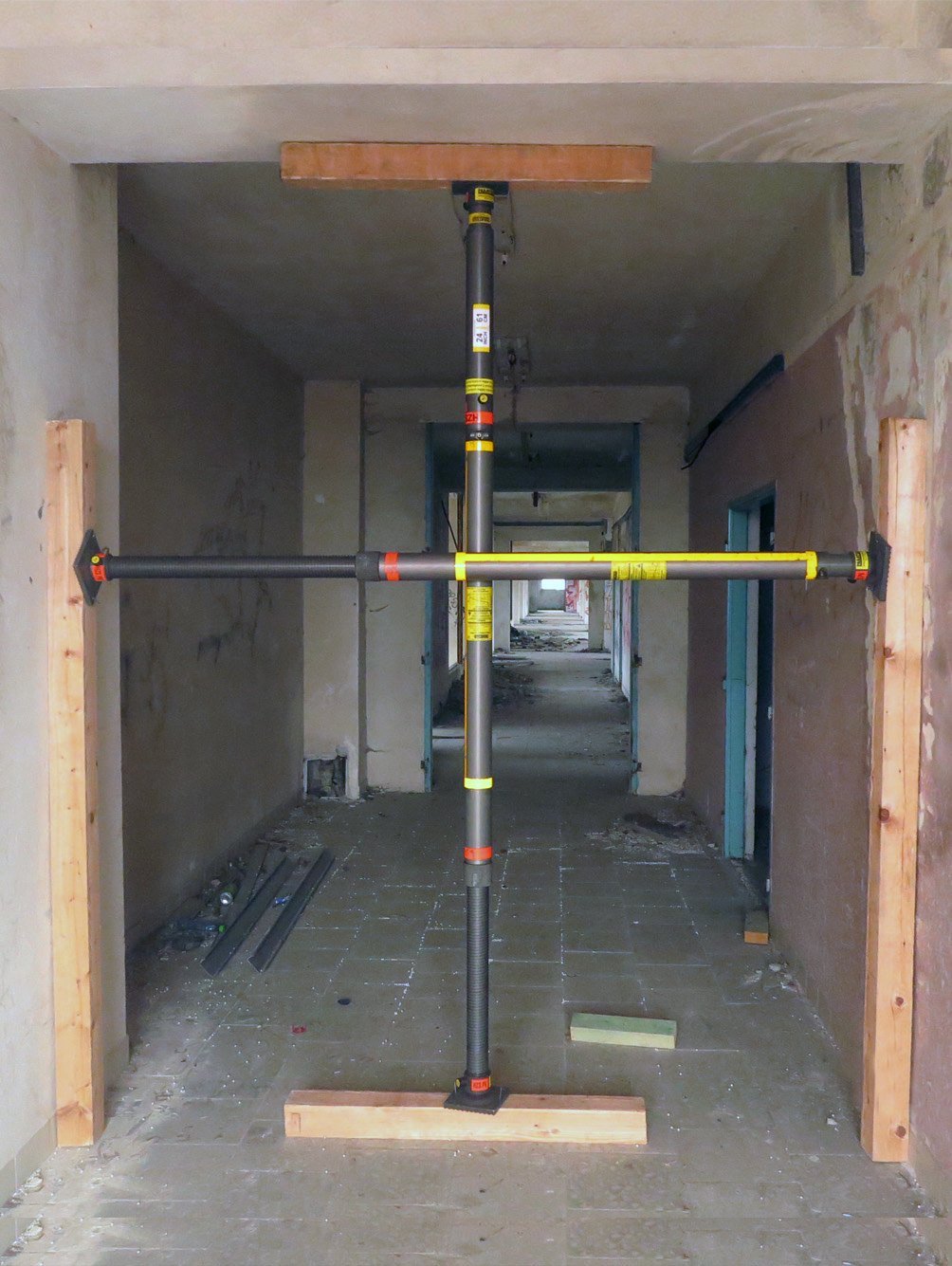

1. Zajistit nebezpečný prostor dočasnými podpěrami.

Rescue Shoring

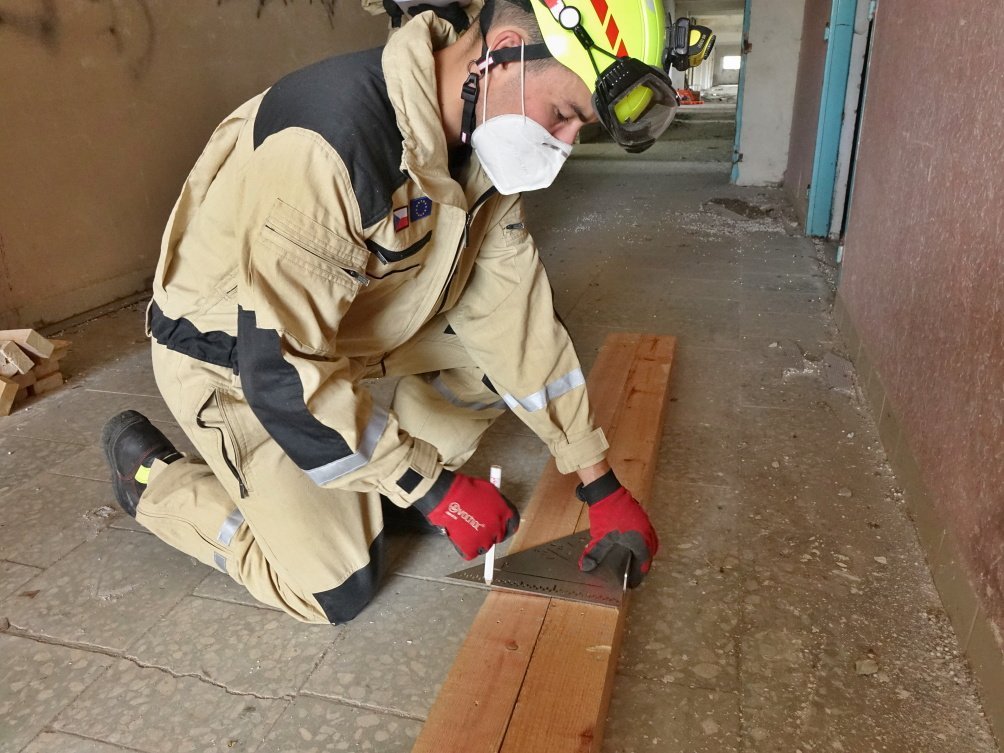

2. Uřezat dva stěnové trámy a vyznačit pozice pro umístění rozpěr, respektive zarážek.

Rescue Shoring

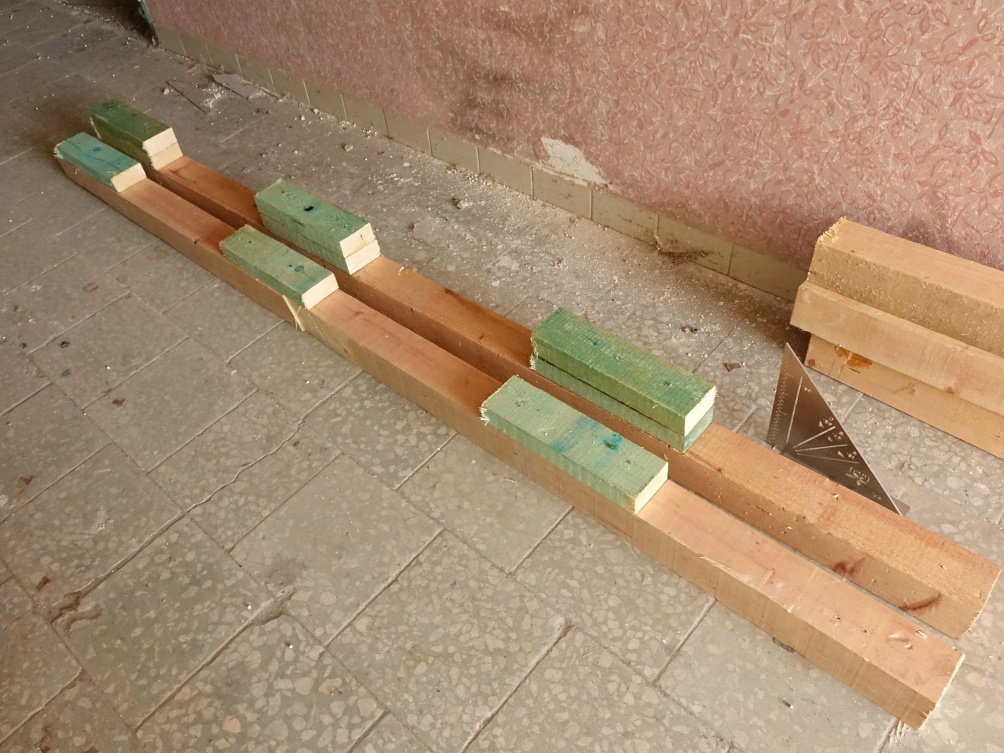

3. Připevnit zarážky na stěnové trámy, na straně umístění klínů připevnit dvojici zarážek.

Rescue Shoring

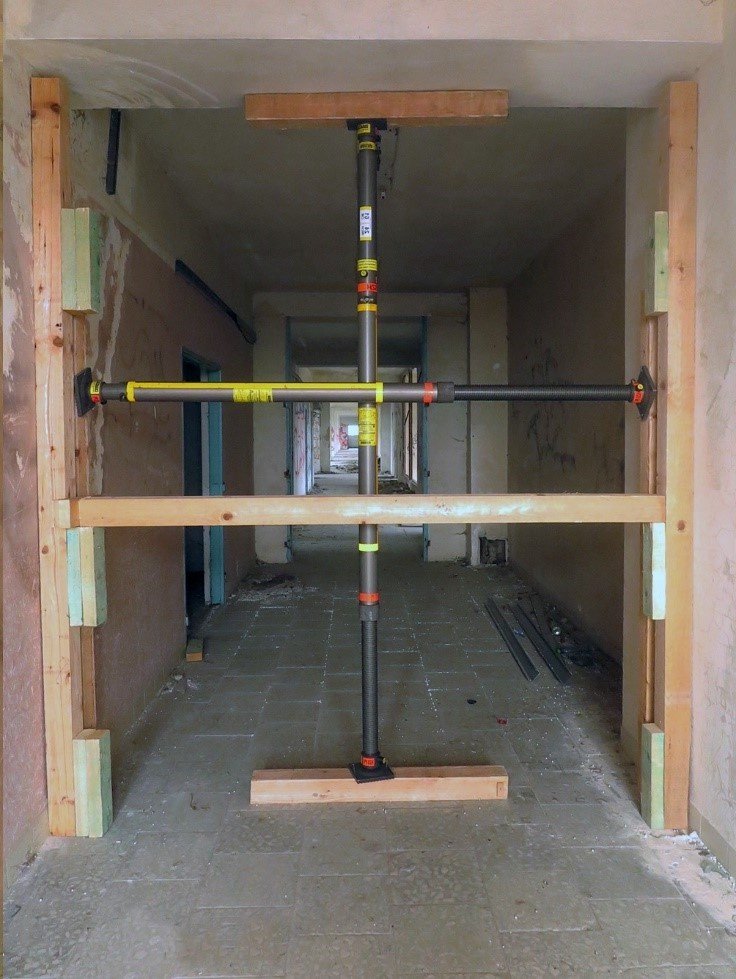

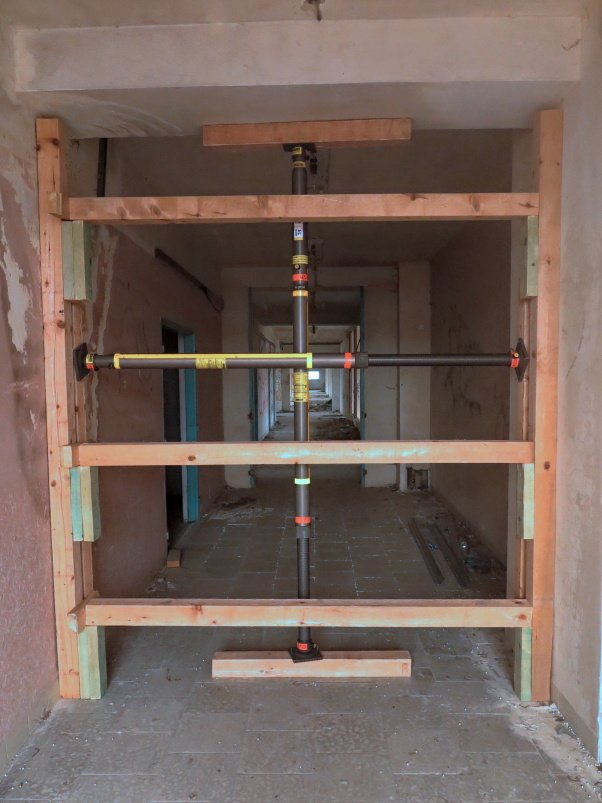

4. Umístit stěnové trámy na určená místa. Dle potřeby zajistit rozpěrnými tyčemi tak, aby nebránily umístění rozpěr.

Rescue Shoring
Rescue Shoring

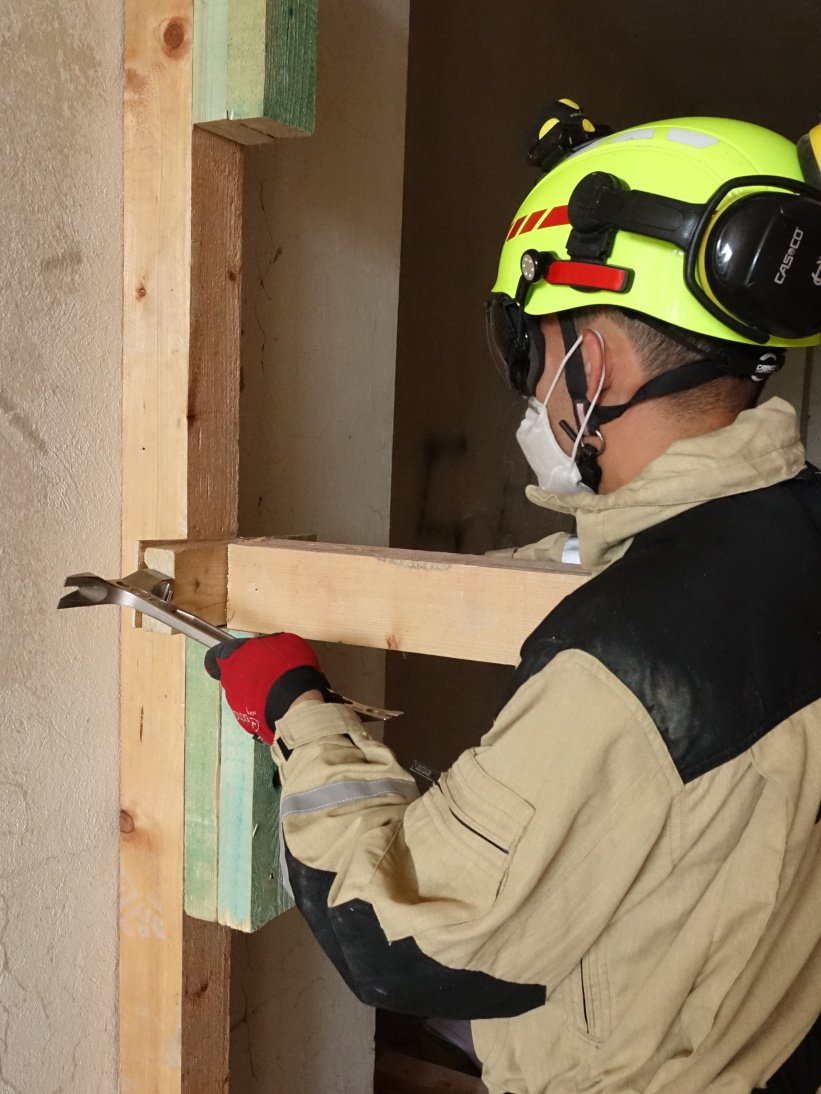

5. Umístit rozpěry na zarážky a dotáhnout je klíny na straně zdvojené zarážky. Klíny zajistit hřebíky. V této fázi lze odstranit dočasné podpěry.

Rescue Shoring

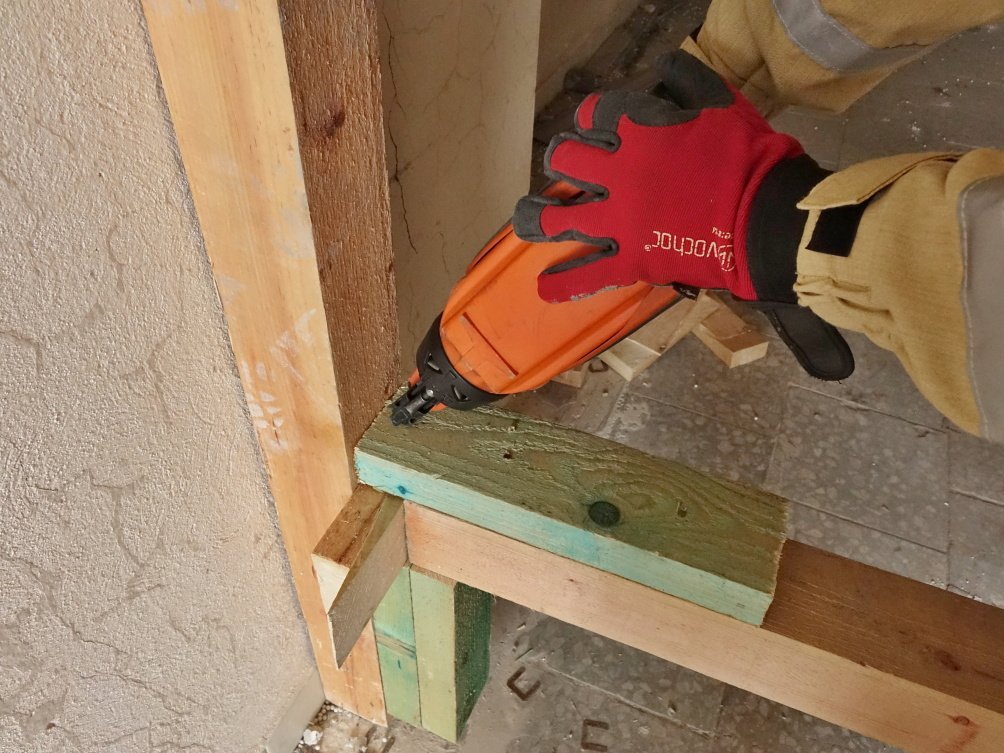

6. Připevnit fošnové příložky k zajištění pozic rozpěr.

Rescue Shoring

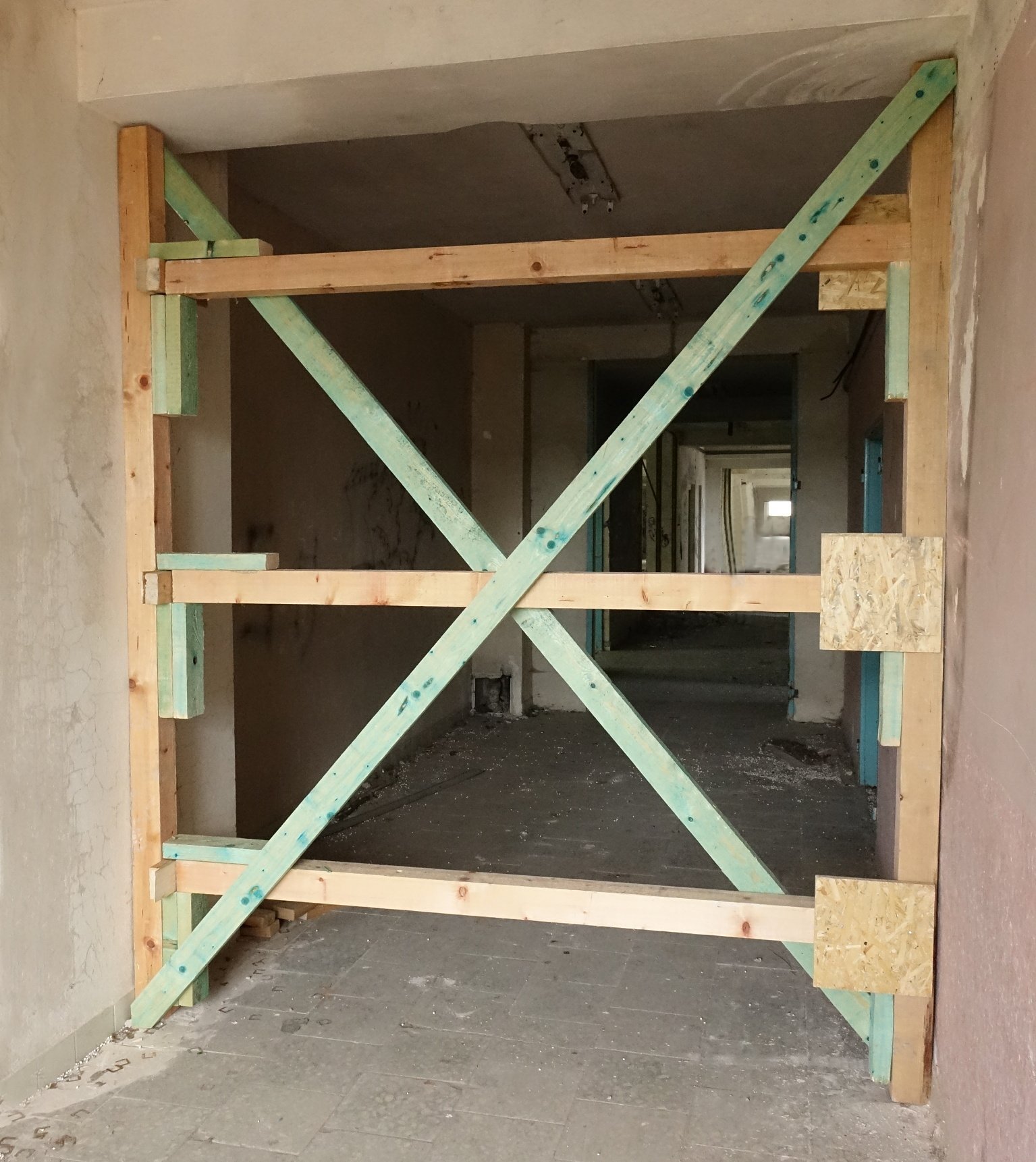

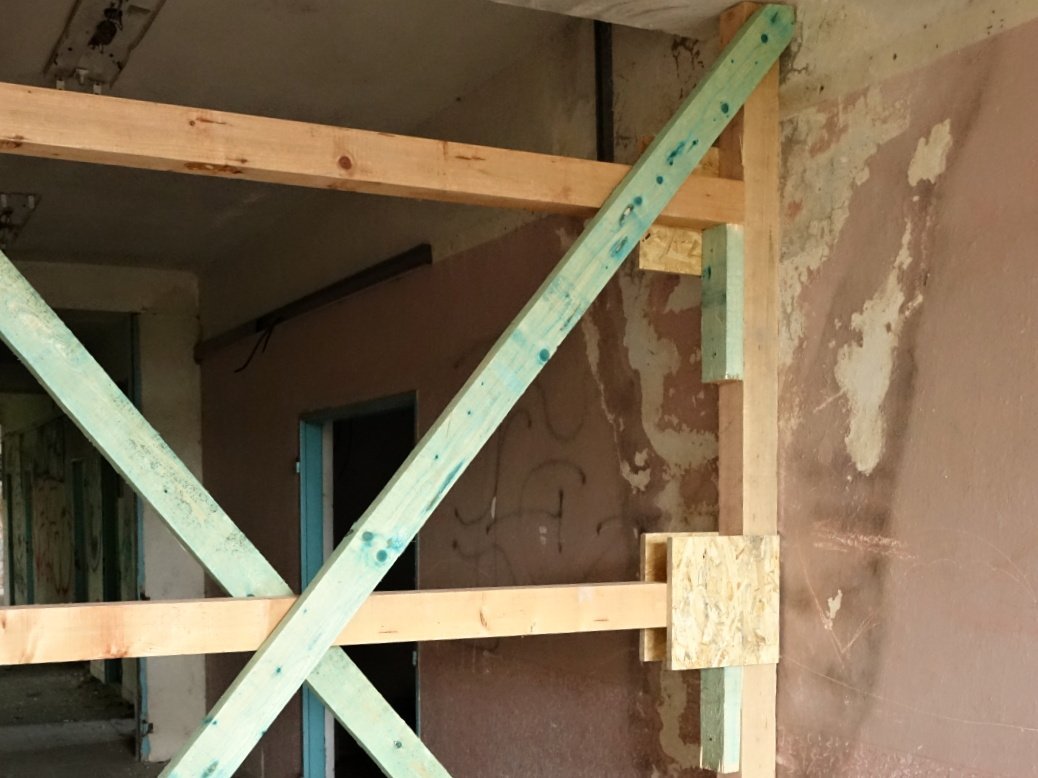

7. Zajistit sestavu zavětrováním do písmene X. Připevnit příložky, kudy neprochází zavětrování.

Rescue Shoring

8. Provést závěrečnou kontrolu funkčnosti HORIZONTÁLNÍ ROZPĚRY.
