GRAFICKÁ PŘÍLOHA

Rescue Shoring
Rescue Shoring

1. Odstranit nezbytné množství suti k instalaci sestavy.

Rescue Shoring

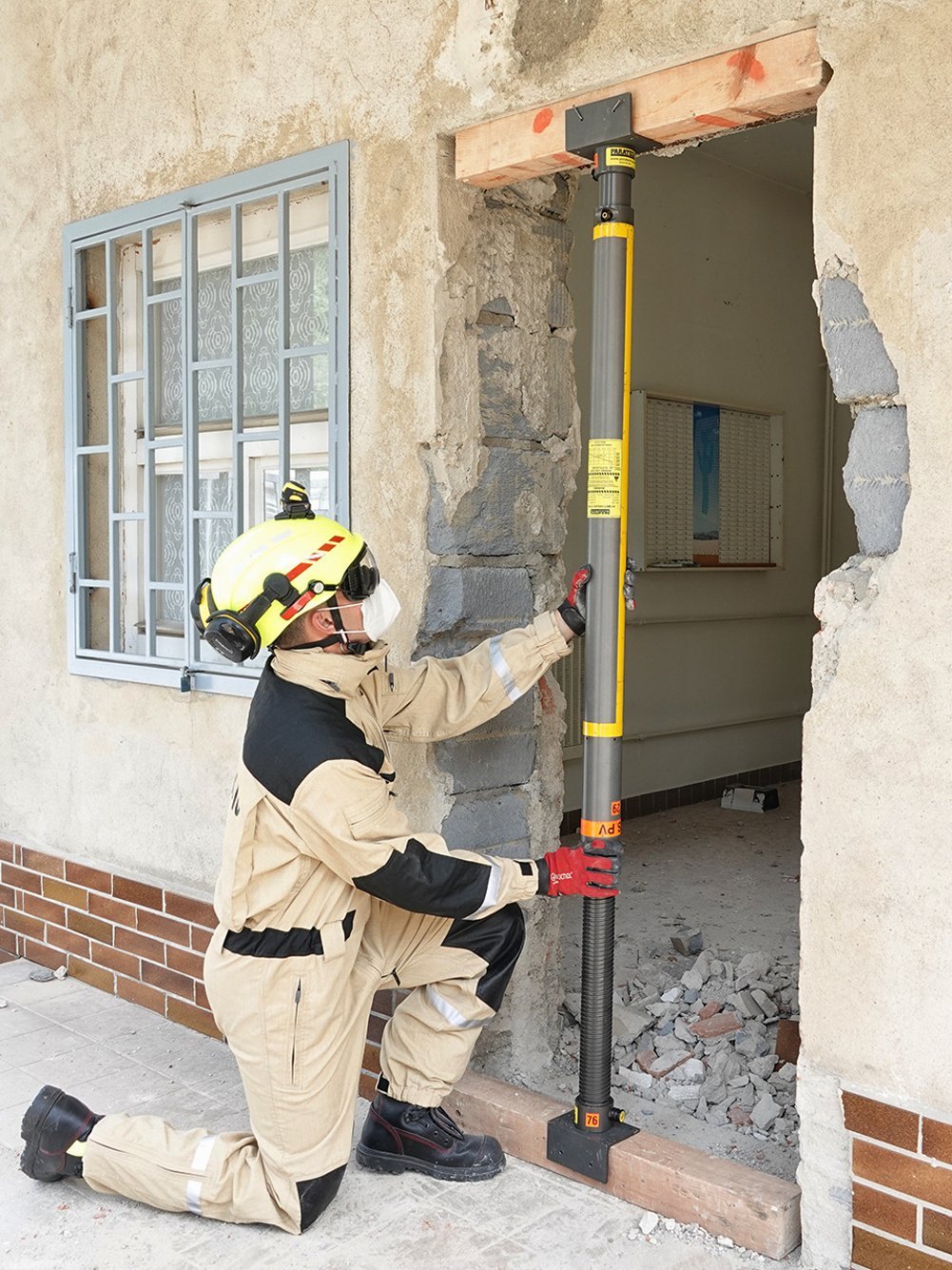

2. Zajistit nebezpečný prostor dočasnou podpěrou, kterou lze zároveň využít k uchycení hlavice-patice na požadované pozici.

Rescue Shoring
Rescue Shoring

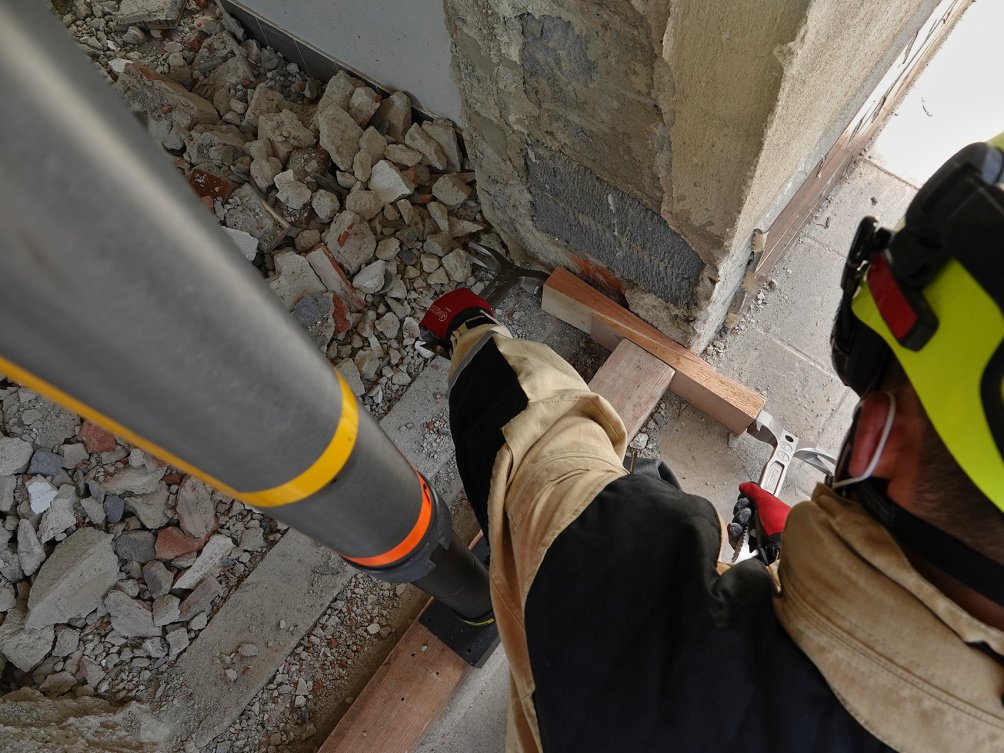

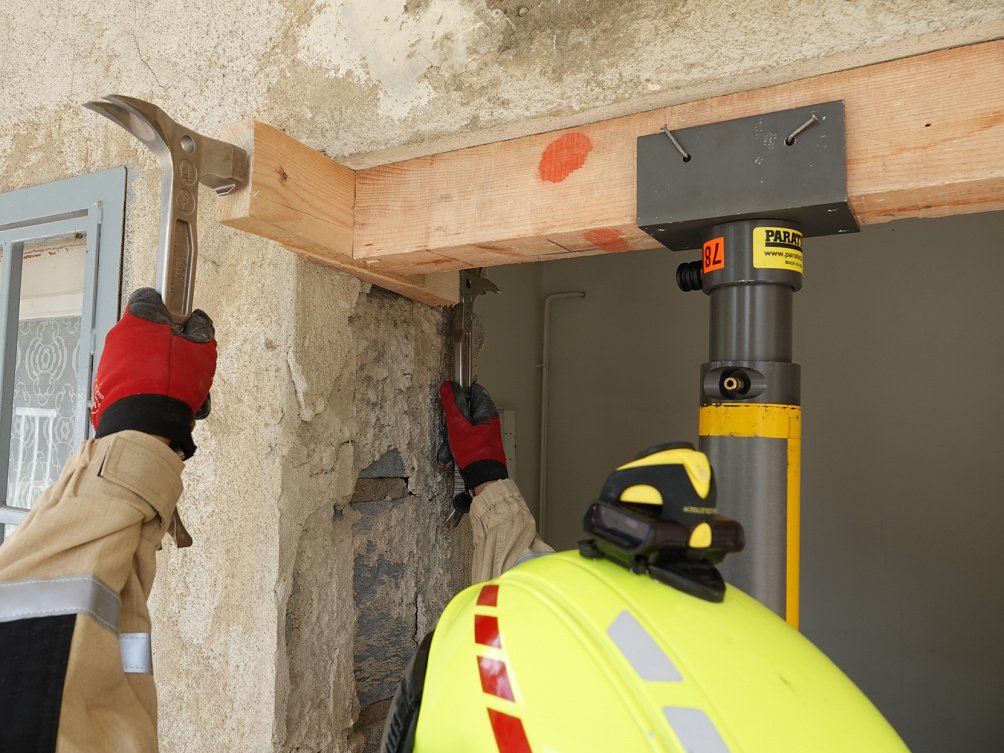

3. Dotáhnout hlavici a patici klíny umístěnými v protilehlých rozích.

Rescue Shoring
Rescue Shoring

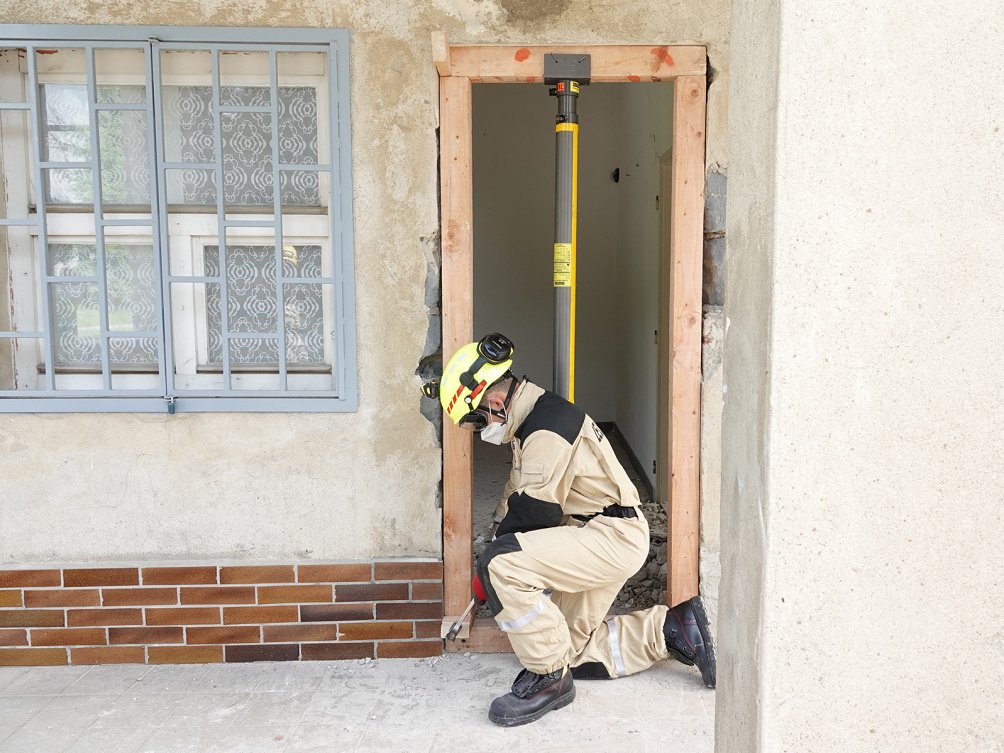

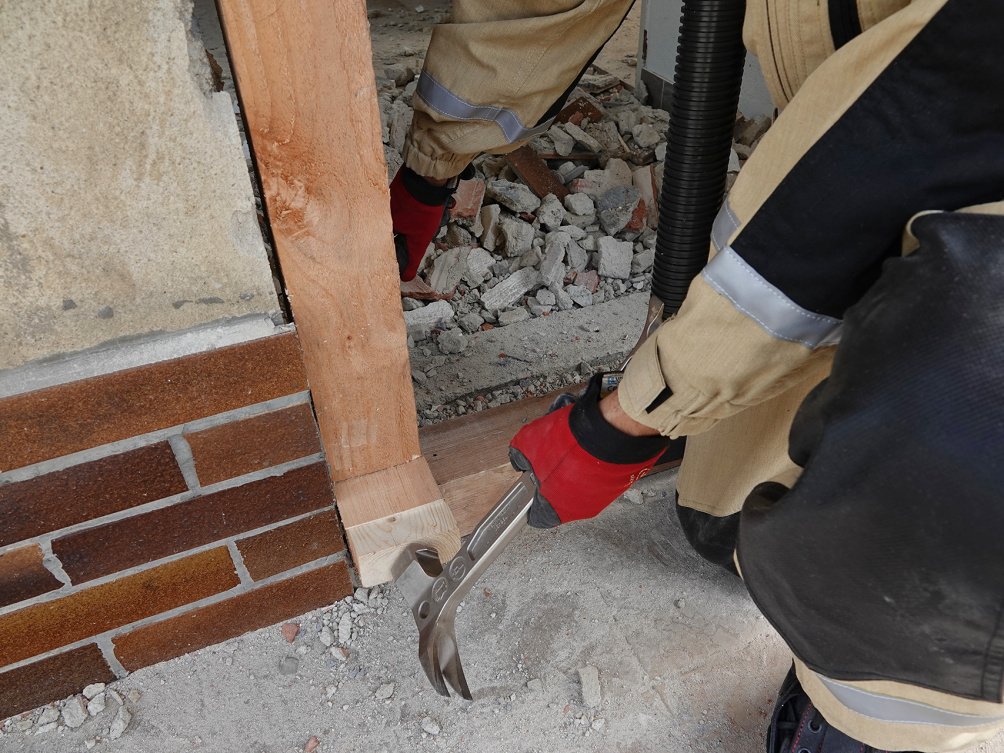

4. Umístit podpěry na příslušné pozice v otvoru. Dotáhnout klíny u patice a zajistit je hřebíky. V této fázi lze odstranit dočasnou podpěru.

Rescue Shoring

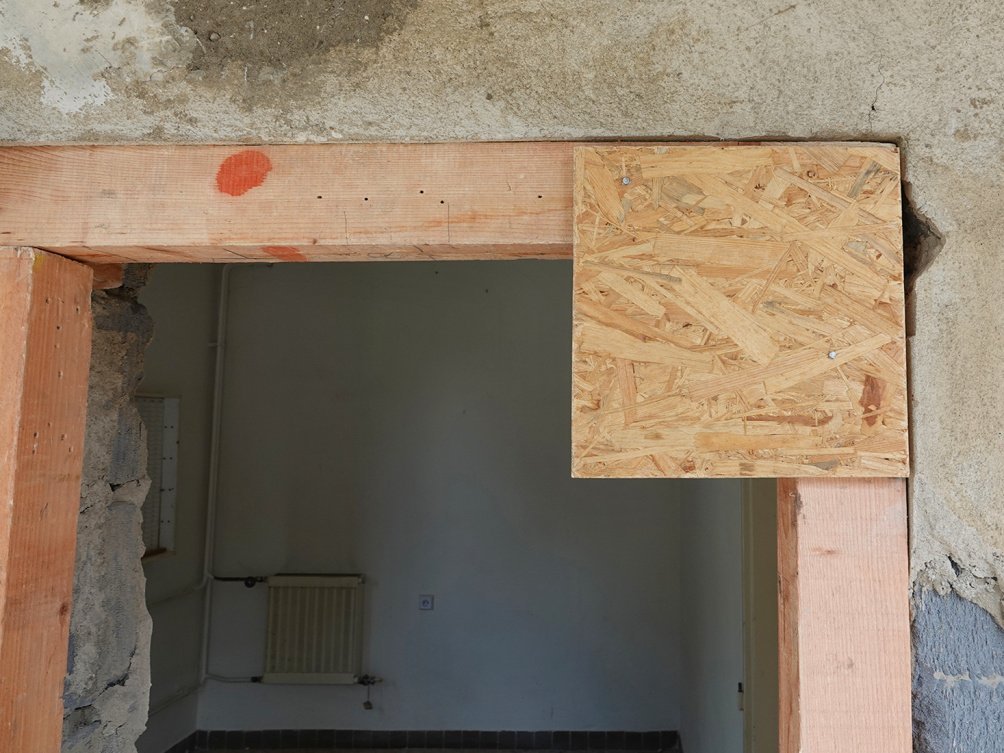

5. Zajistit příložkami z obou stran rohové spojení hlavice s podpěrou tam, kde nejsou umístěny klíny.

Rescue Shoring

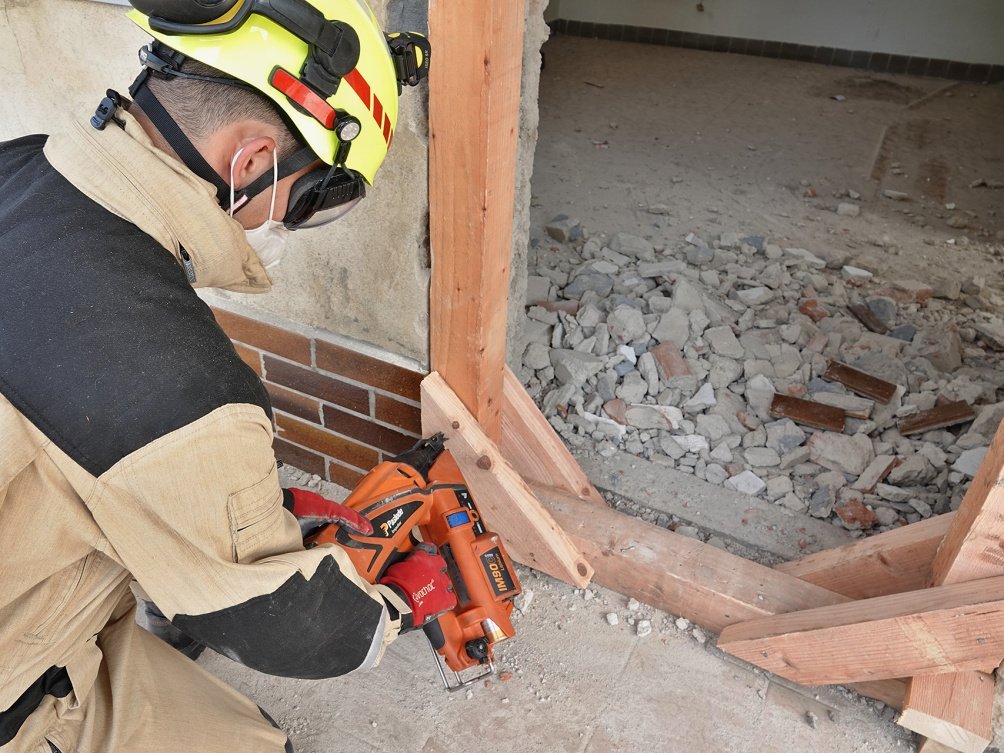

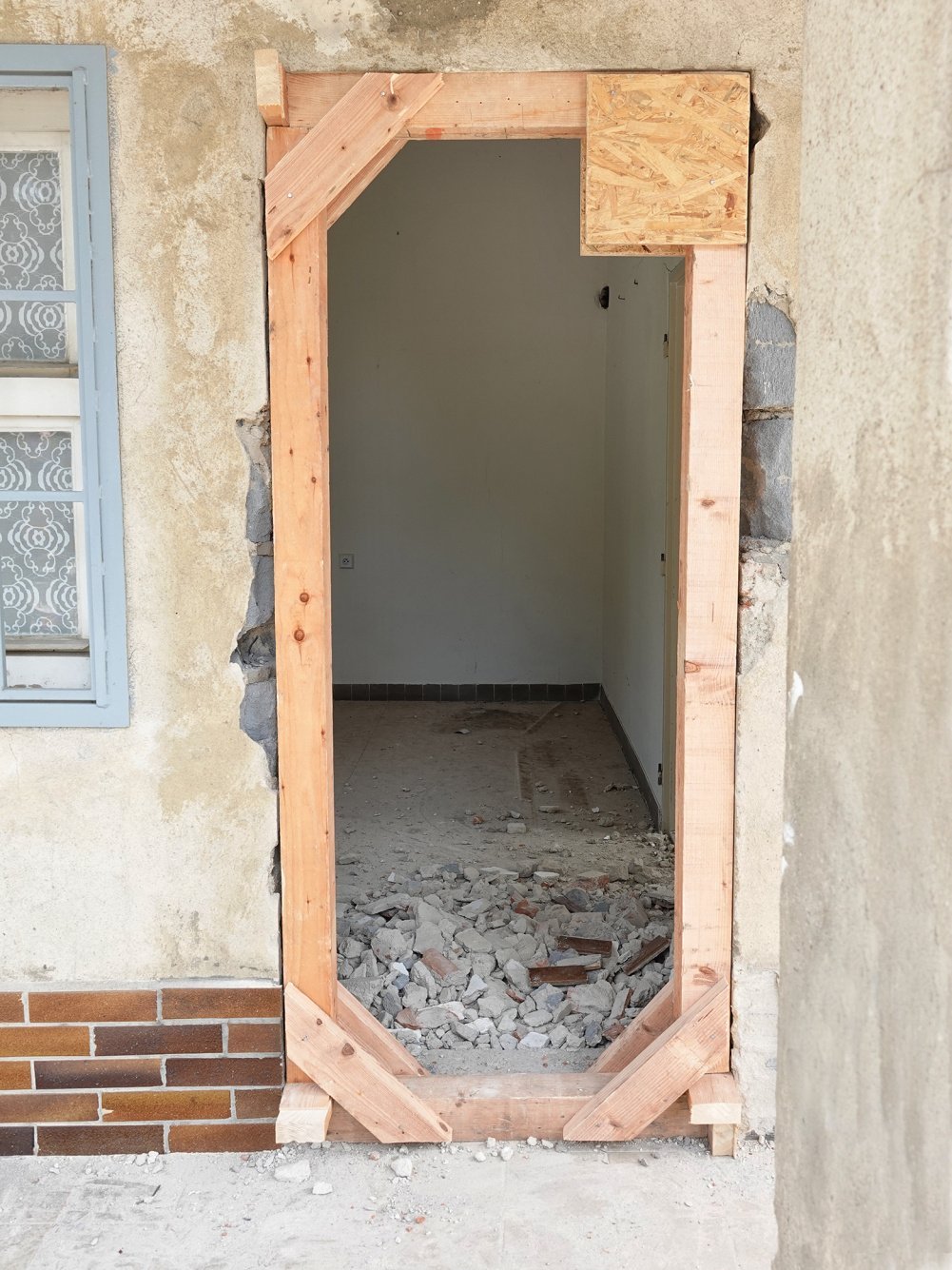

6. Zbývající tři rohové spoje sestavy zajistit fošnovými příložkami z obou stran.

Rescue Shoring

7. Provést závěrečnou kontrolu funkčnosti OKENNÍ /DVEŘNÍ – PODPĚRY.

Rescue Shoring

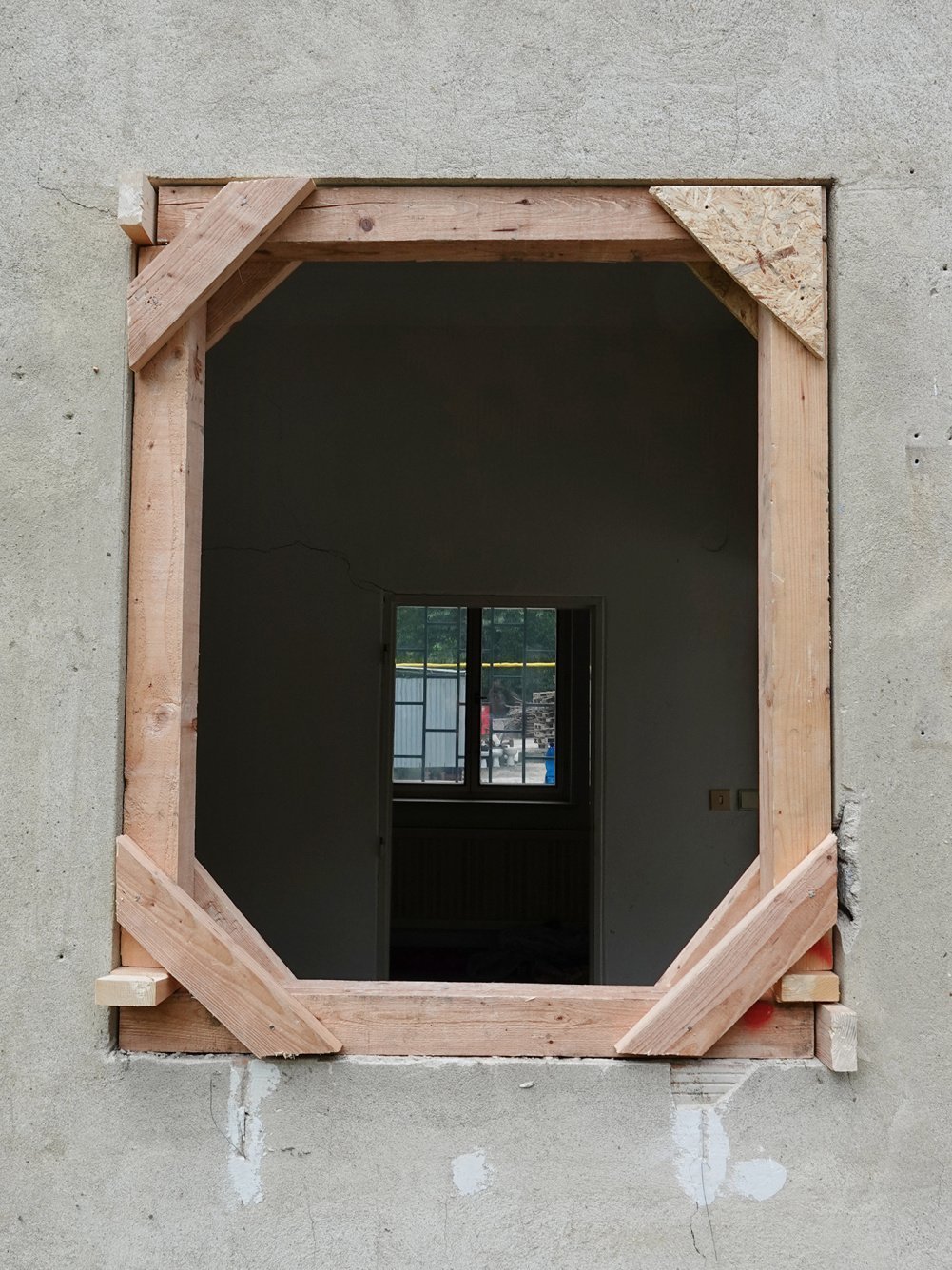

8. Kompletní okenní podpěra.

Rescue Shoring

9. V případě, že nebude otvor sloužit ke vstupu, zajistit podpěru zavětrováním do písmene X.
