Standardní délka hřebíků pro aplikaci do příložky – min. 6 cm.
Standardní délka hřebíků pro aplikaci do dřeva (trámy, fošny, klíny) – min 9 cm.

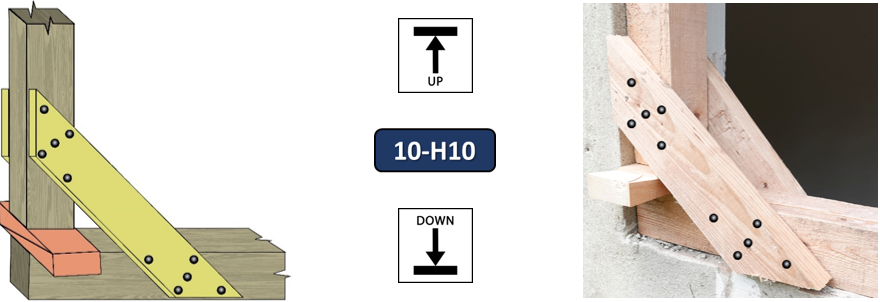

Označení hřebíkových vzorů – počet hřebíků.
Hřebíky se rozmisťují ve tvaru hodnoty 5 na hrací kostce, k zajištění maximální pevnosti spoje.
Příložky slouží ke spojení jednotlivých dřevěných prvků a zvýšení celkové odolnosti sestav vůči nežádoucímu pohybu např. při sekundárních otřesech při zemětřeseních.
Doporučený materiál: překližka minimální tloušťky 1,8 cm
Použité standardní typy příložek:
POZOR DŮLEŽITÉ! Příložky umísťujeme vždy tak, aby nedošlo k jejímu dotyku s podpíranou konstrukcí, ideálně nechat „odskok“ od styčné hrany opěrného prvku cca 0,5 cm viz obrázek.
Příložky slouží ke spojení jednotlivých dřevěnýc prvků a zvýšení celkové odolnosti sestav vůči nežádoucímu pohybu např. při sekundárních otřesech při zemětřeseních. Fošnové příložky se využívají ve specifických případech, kdy nelze aplikovat standardní příložky vzhledem k poloze klínů. Dále slouží k zajištění polohy rozpěr během sestavení horizontální rozpěry.
Doporučený materiál: fošna rozměru 45 × 10 × 5 cm
Klíny slouží k vymezení polohy sestavy vůči místu instalace. Po dopnutí klínů dochází k aktivaci sestavy, která v tomto okamžiku přebírá zatížení podpírané konstrukce a tím stabilizuje konstrukční systém.
- Klíny standardně používáme v párech.
- Šikminy klínů se musí vzájemně dotýkat po celé ploše.
- Dopnutí klínů se provádí údery dvěma kladivy do protilehlých konců klínů.
- Po dokončení sestavy se klíny zajistí dvěma hřebíky pod úhlem. Pro případ dodatečného dopnutí klínů se doporučuje zatloukat hřebíky tak, aby je bylo možné vytáhnout.
POZOR! Dopnutí klínů provádět citlivě s ohledem na podpíranou konstrukci, aby nedošlo k jejímu nežádoucímu pohybu.
- Standardní rozměry klínů:
