GRAFICKÁ PŘÍLOHA

Rescue Shoring
Rescue Shoring

1. Odstranit nezbytné množství suti k instalaci sestavy.

Rescue Shoring

2. Zajistit nebezpečný prostor dočasnou podpěrou.

Rescue Shoring

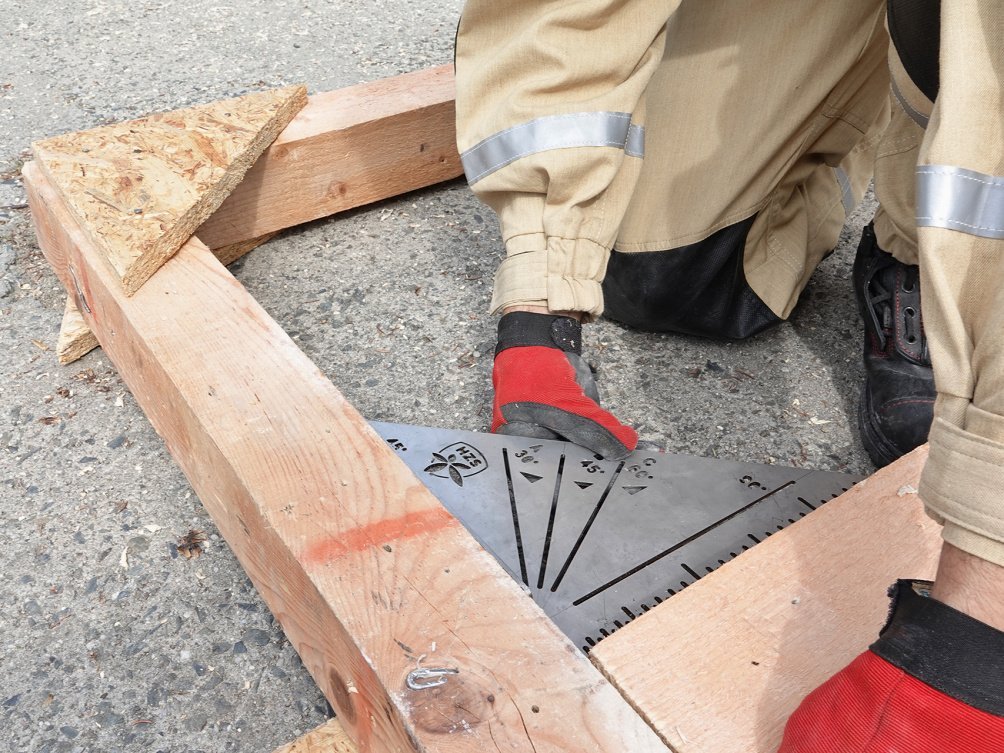

3. Přiložit podpěry kolmo na konce hlavice-patice, pozice zajistit dvěma hřebíky pod úhlem.

Rescue Shoring

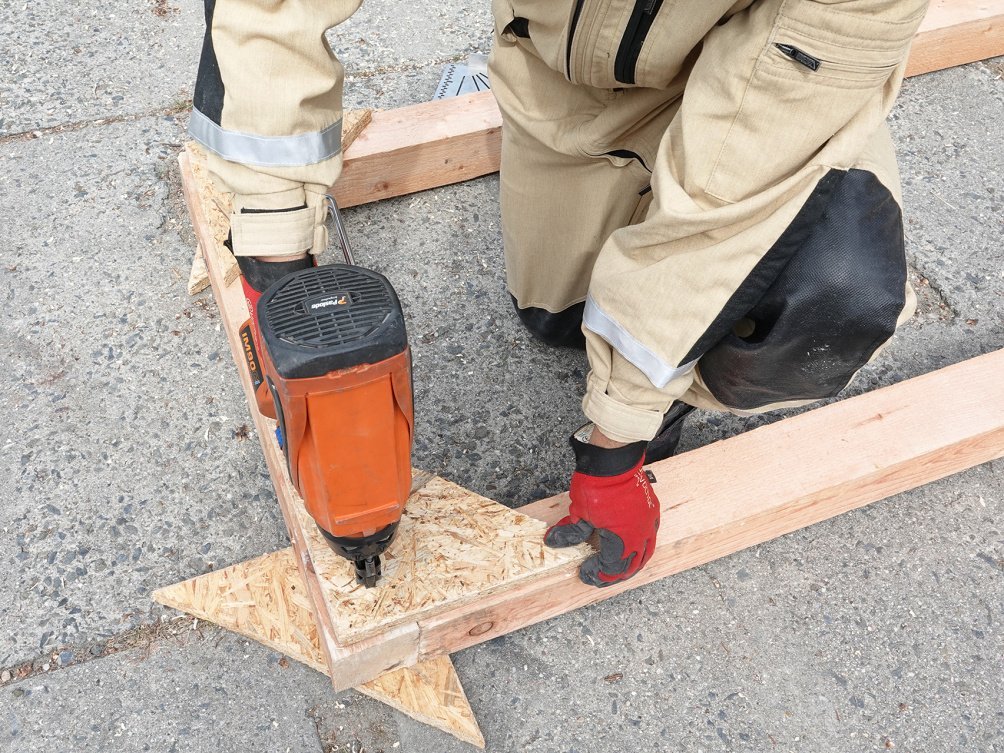

4. Zajistit rohové spoje příložkami z obou stran.

Rescue Shoring
Rescue Shoring

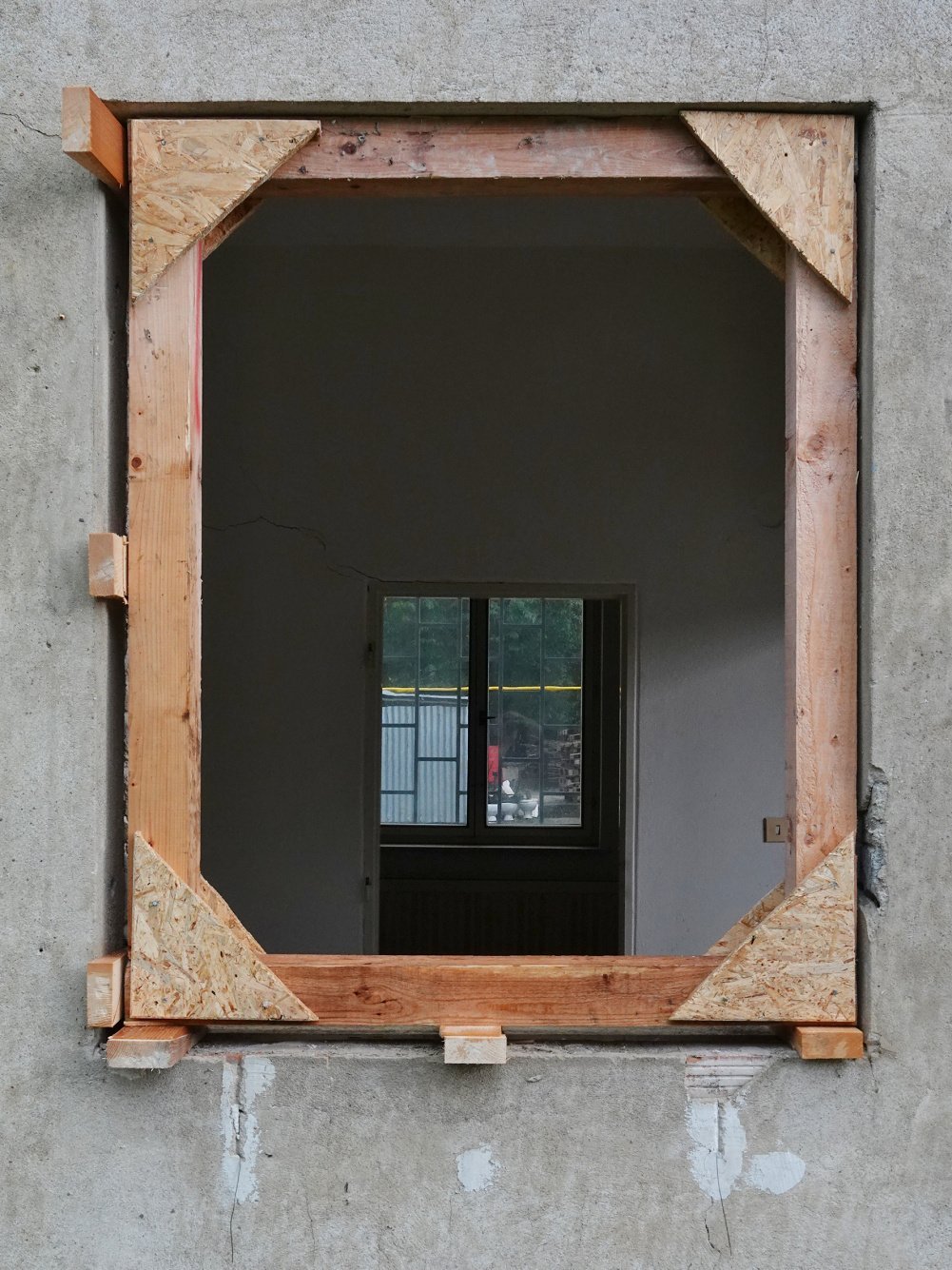

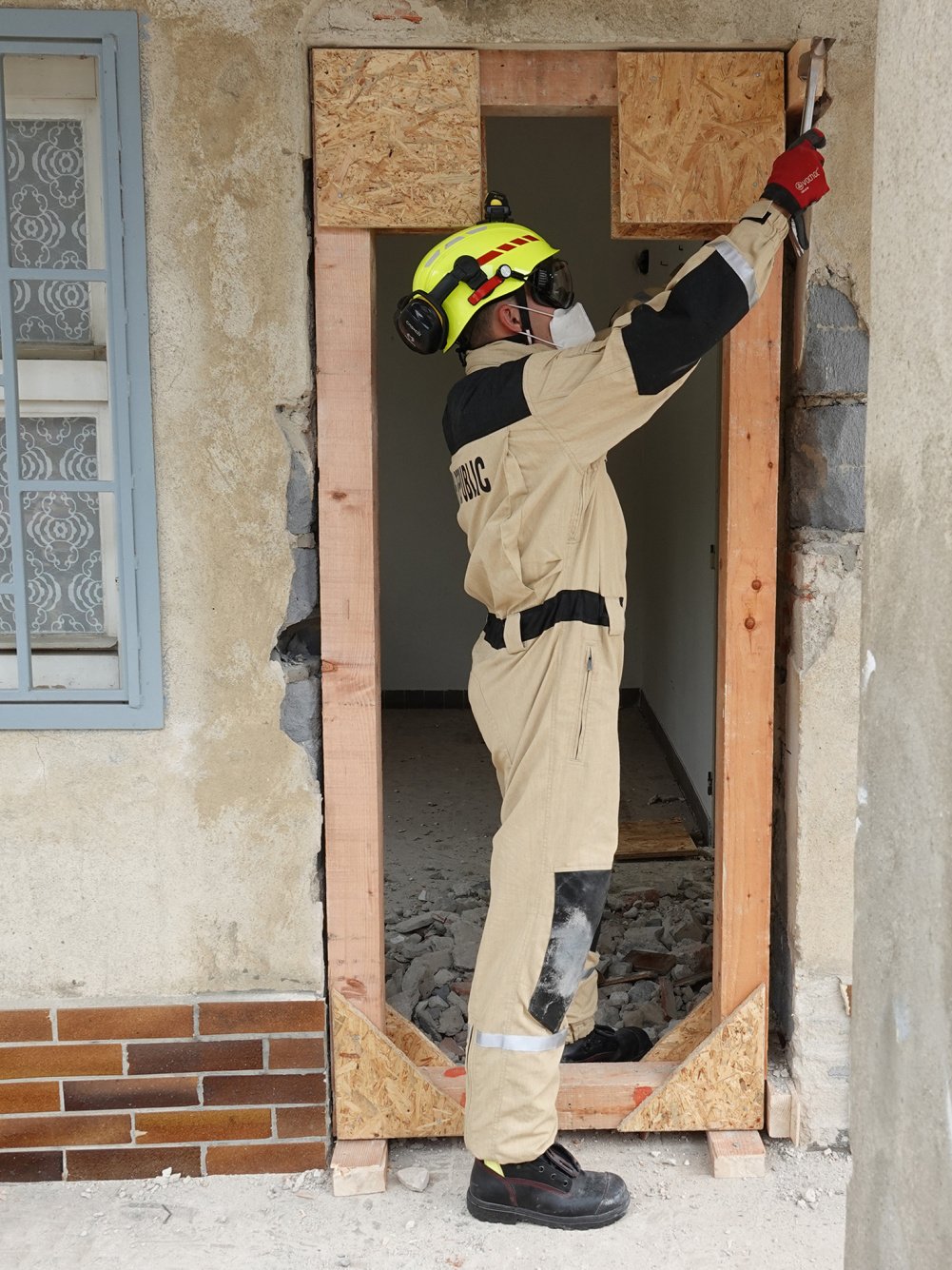

5. Vložit sestavu do otvoru min. na 2 dvojice klínů. Umístit z boční strany podpěry min. 2 dvojice klínů v úrovni hlavice-patice. Dotáhnout všechny klíny a zajistit je hřebíky.

Rescue Shoring

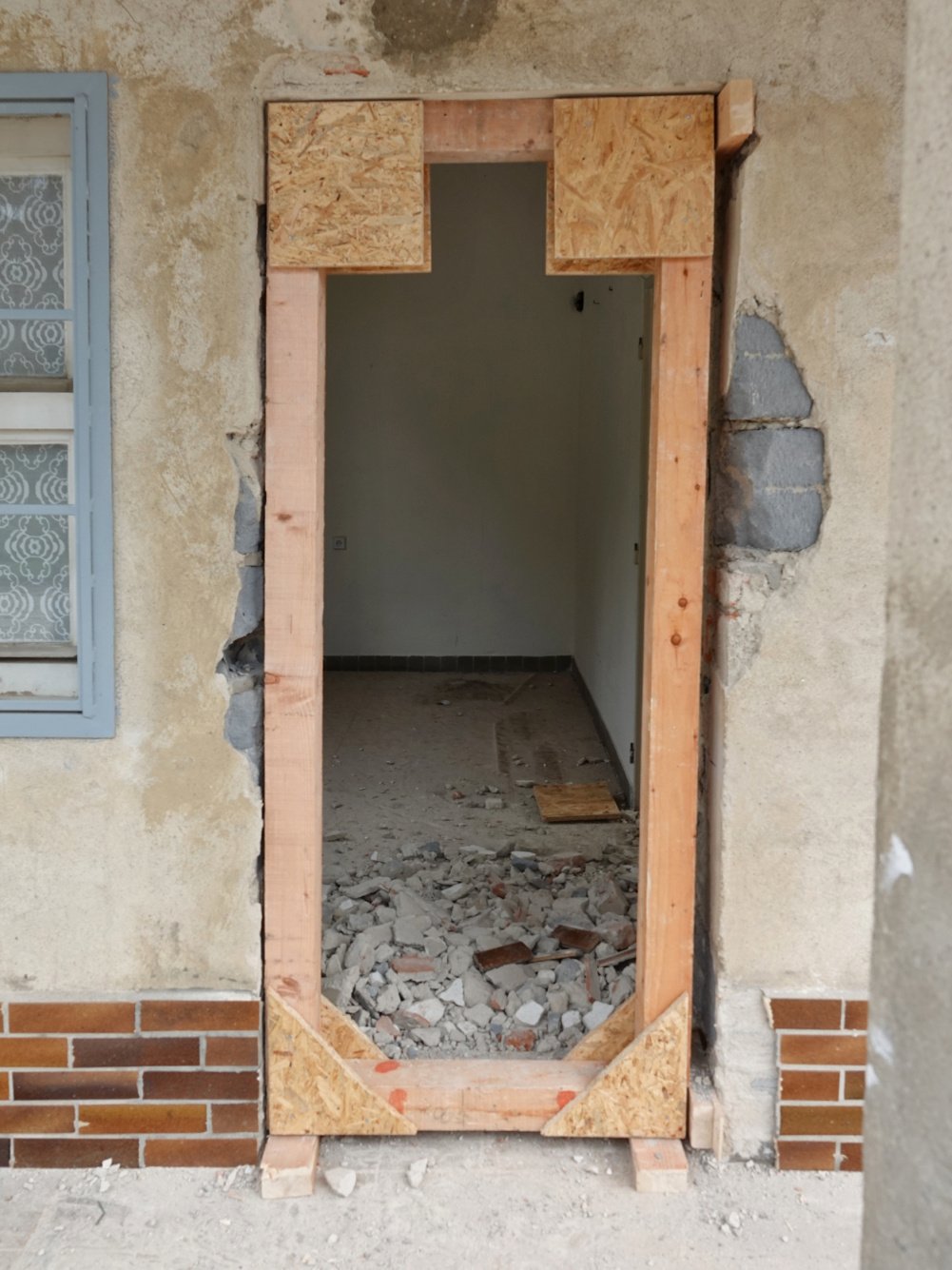

6. Dle potřeby vyplnit volný prostor částečně/ kompletně.

Rescue Shoring

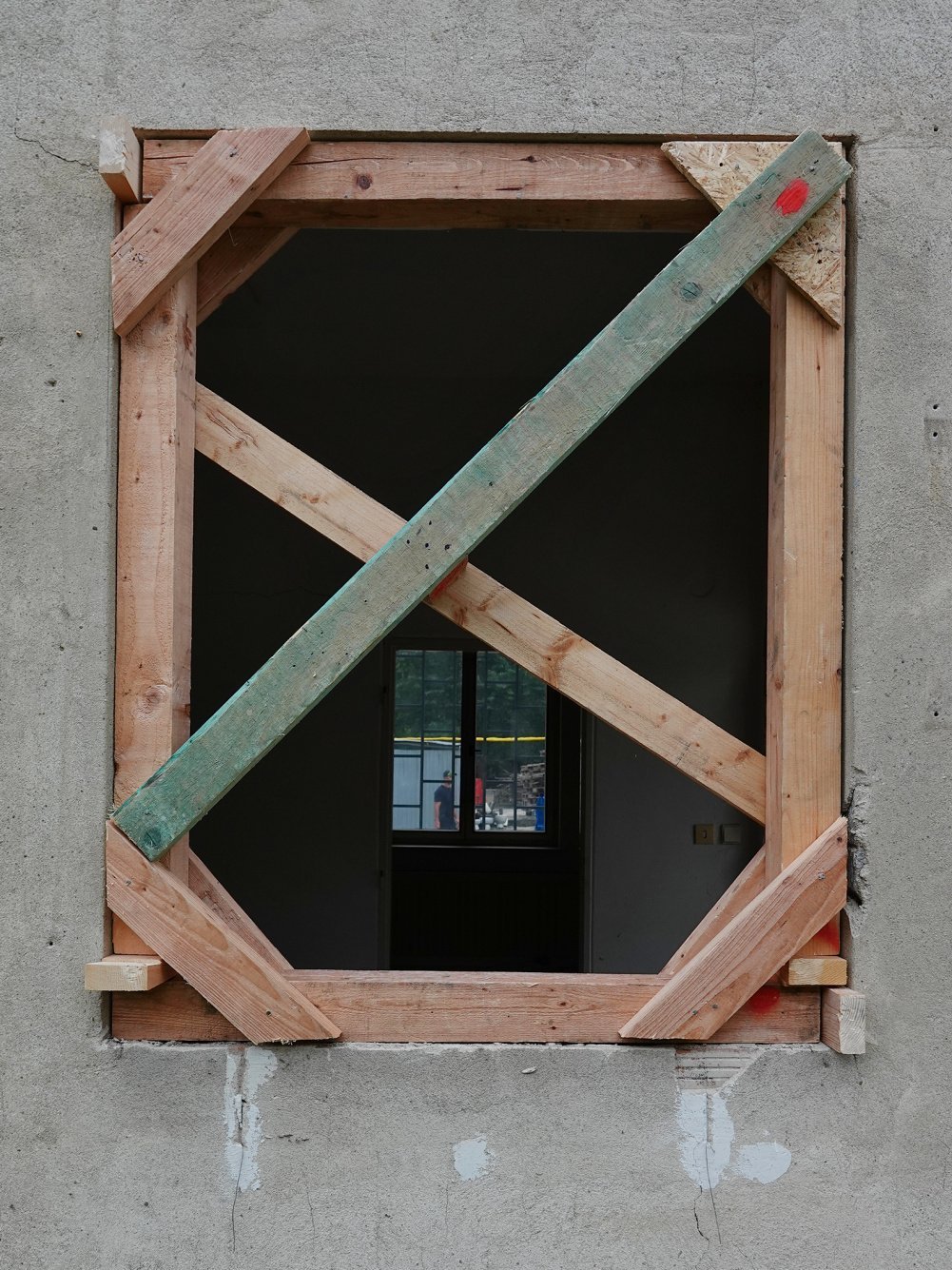

7. Dle potřeby zajistit zavětrováním do písmene X, viz sestava OKENNÍ/DVEŘNÍ PODPĚRA.
