GRAFICKÁ PŘÍLOHA

Rescue Shoring
Rescue Shoring

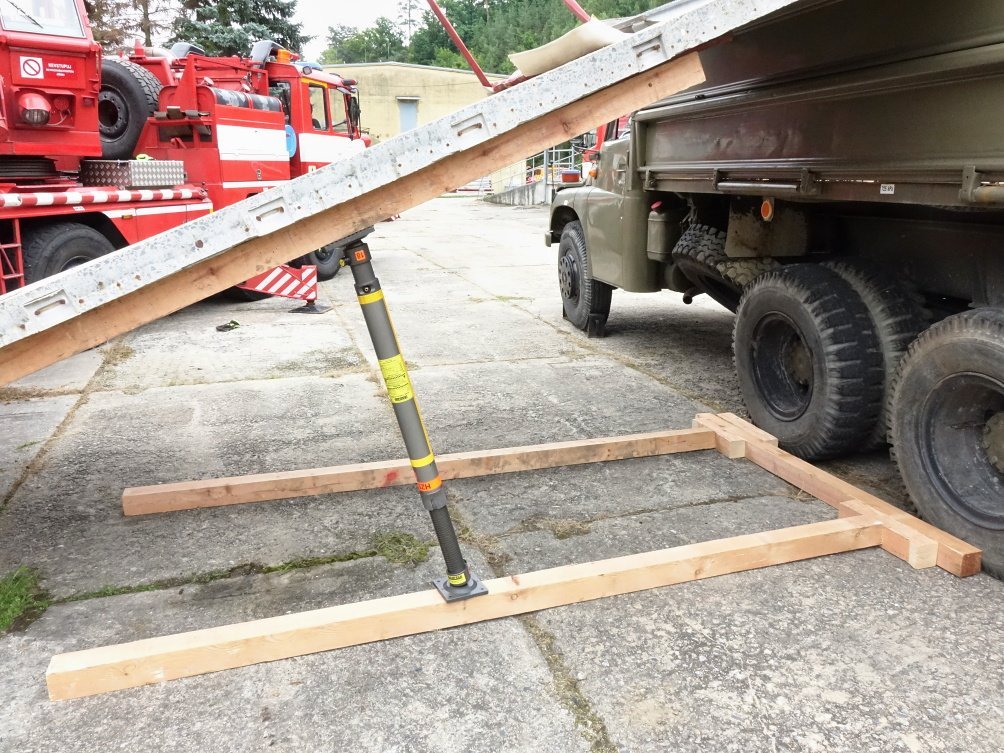

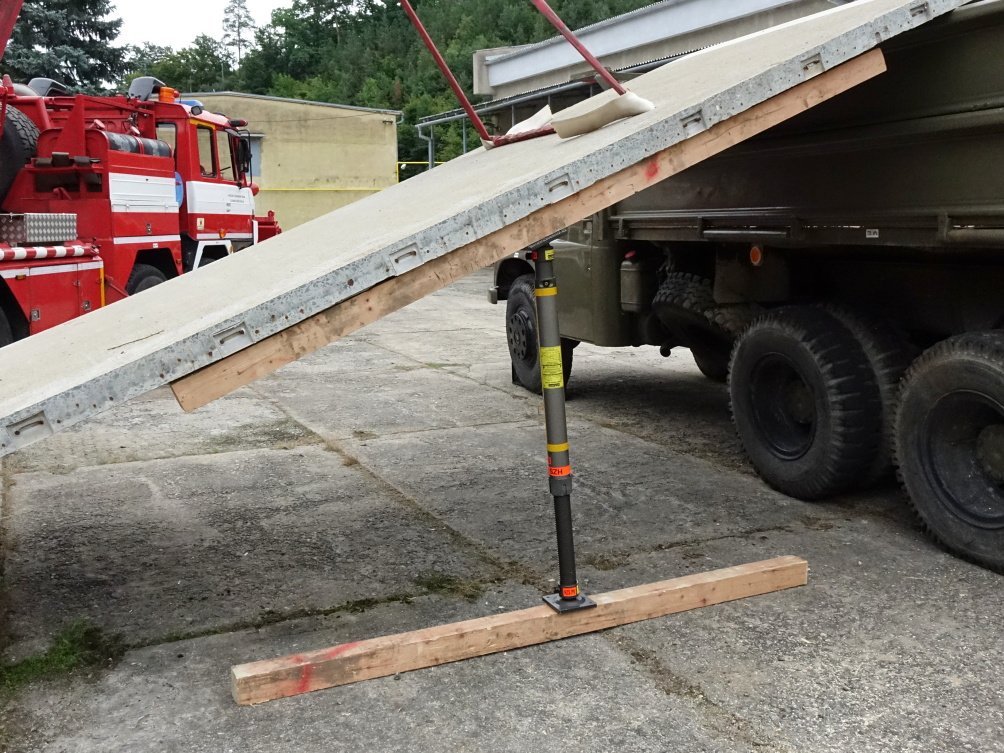

1. V případě potřeby zajistit nebezpečný prostor dočasnými podpěrami.

Rescue Shoring

2. Umístit hlavici a patici na místo a zajistit dočasnou středovou podpěrou. Vytvořit zemní kotevní systém.

Rescue Shoring

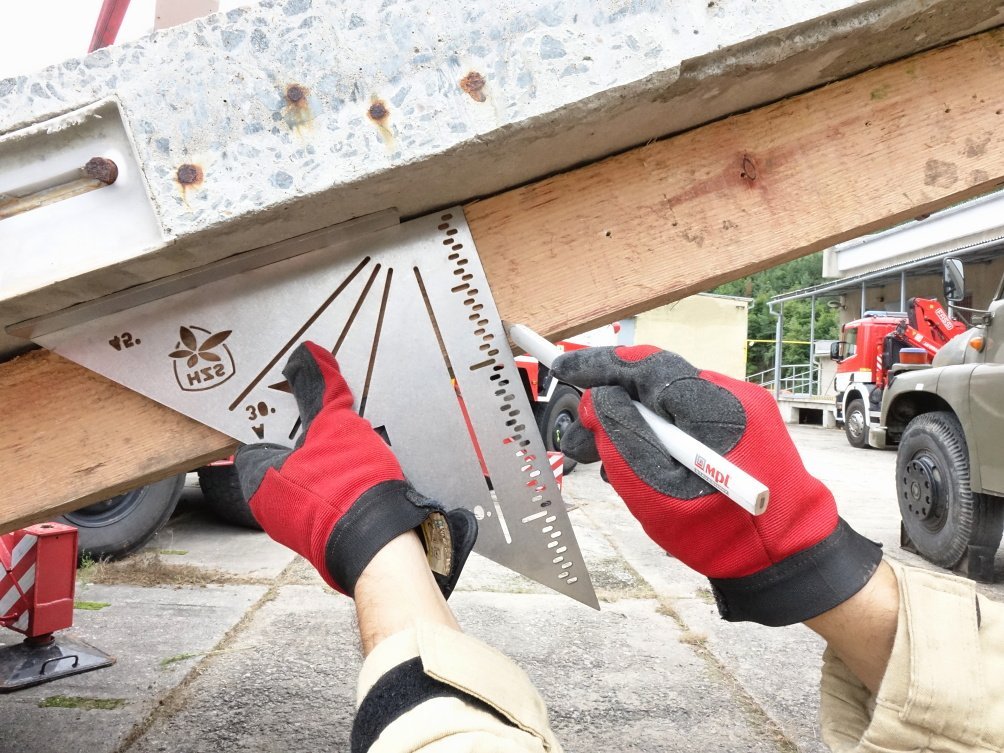

3. Vyznačit na hlavici místa pro umístění podpěr. Změřit a uřezat délky podpěr.

Rescue Shoring

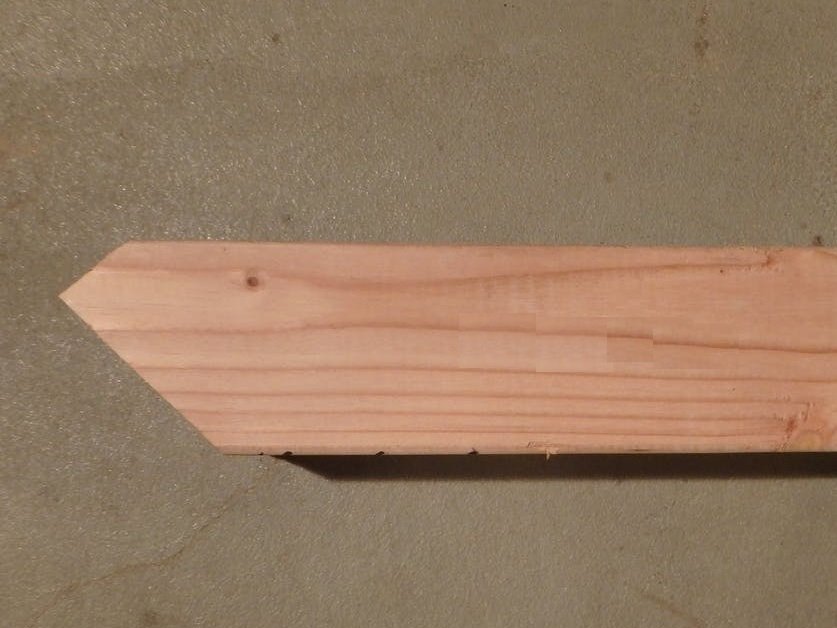

4. Na spodní straně seříznout konce do požadovaných úhlů s dorazy pro zarážky.

Rescue Shoring

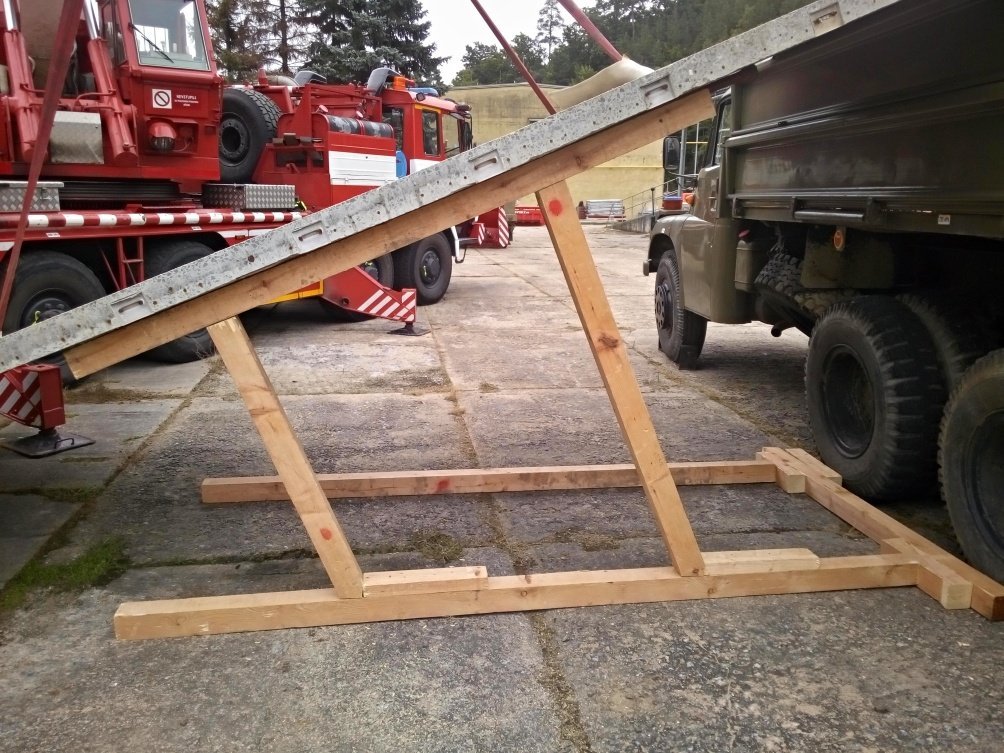

5. Umístit podpěry kolmo k hlavici na vyznačená místa, připevnit zarážky na patici. Odstranit dočasné podpěry.

Rescue Shoring

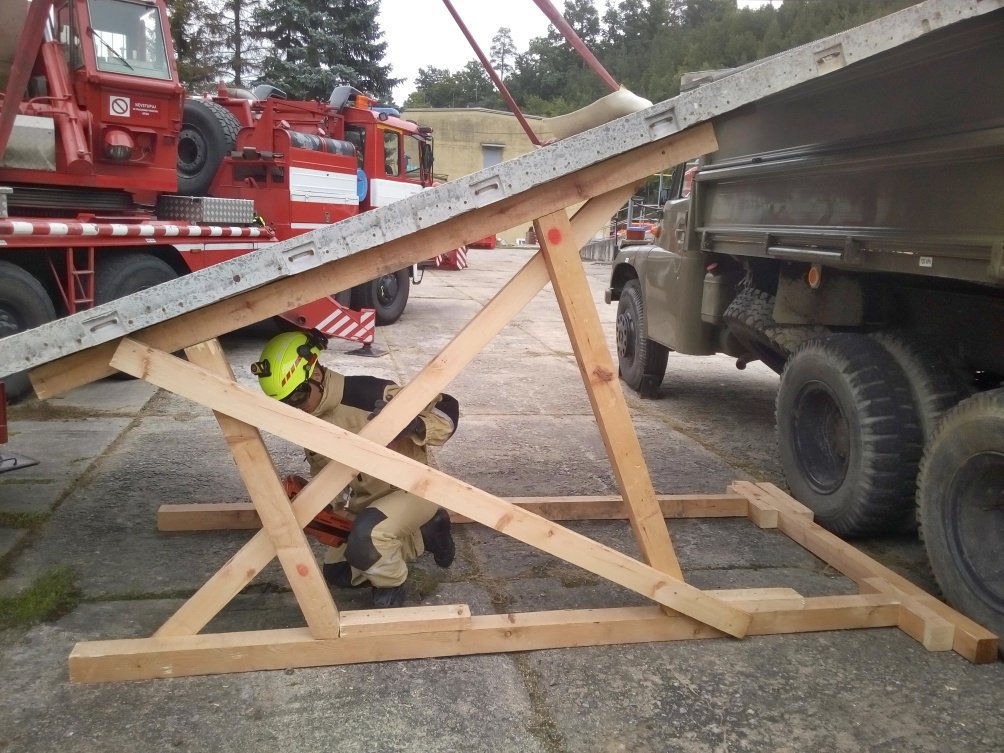

6. Zajistit sestavu zavětrováním do písmene X.

Rescue Shoring

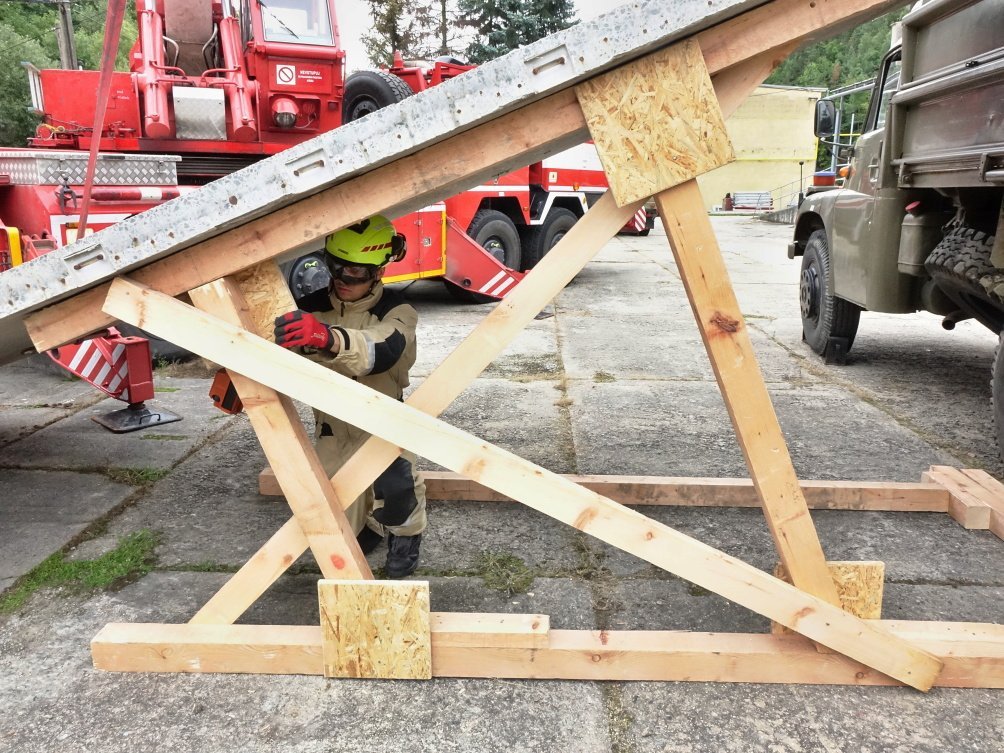

7. Připevnit příložky přes spoje tam, kde neprochází zavětrování.

Rescue Shoring

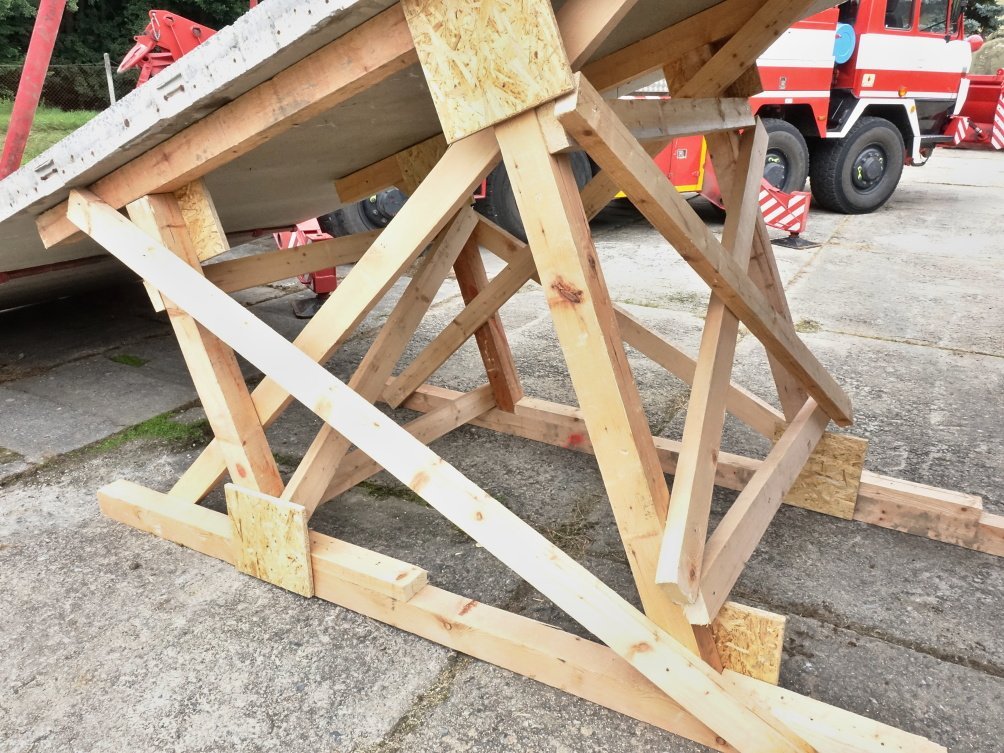

8. Vytvořit druhou část sestavy dle stejného postupu. Spojit obě sestavy vodorovným a úhlopříčným zavětrováním do písmene X.

Rescue Shoring

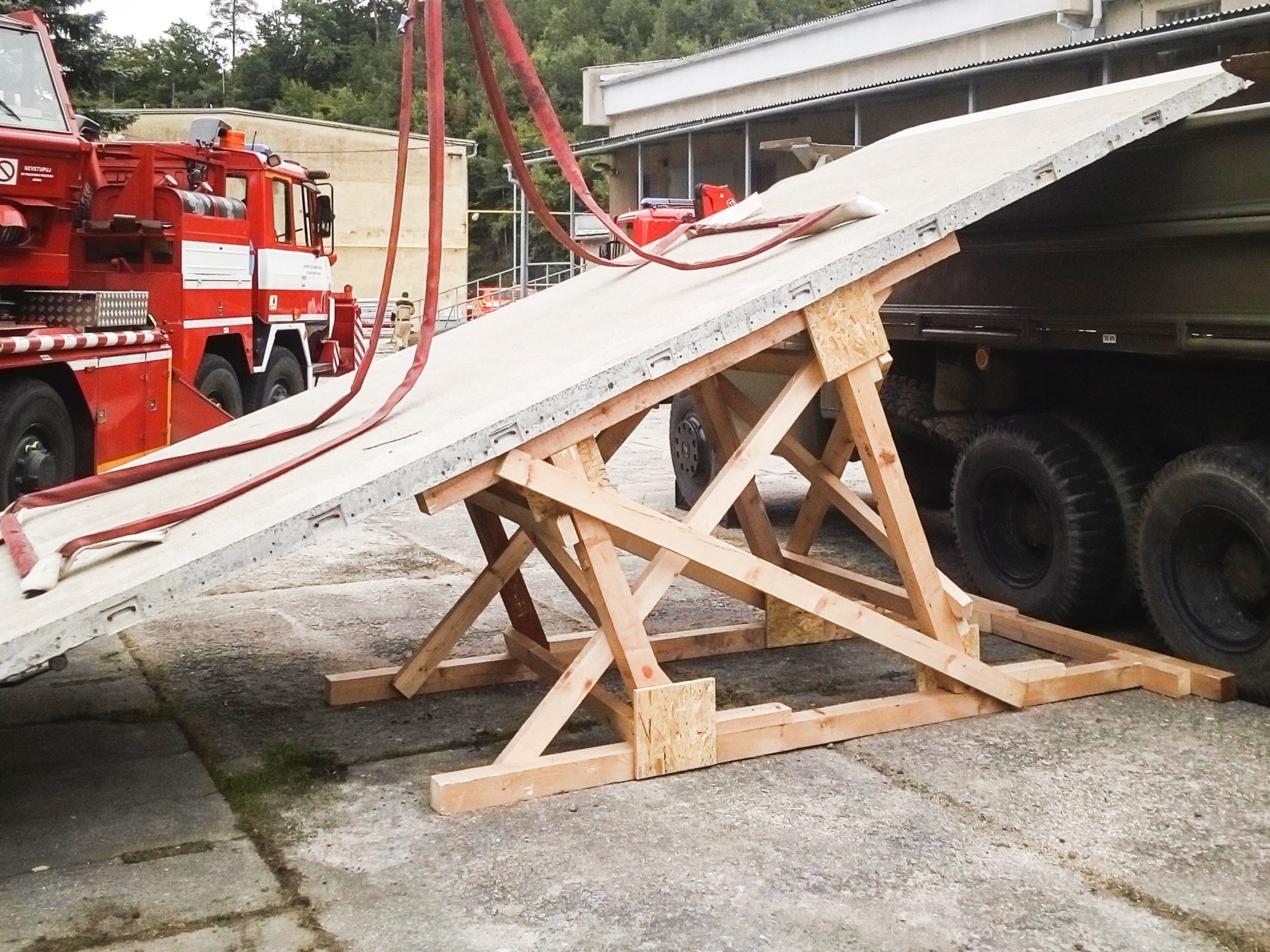

9. Provést závěrečnou kontrolu funkčnosti ŠIKMÉ PODPĚRY – NAKLONĚNÉ.
