ZÁSAHOVÁ KARTA

Rescue Shoring

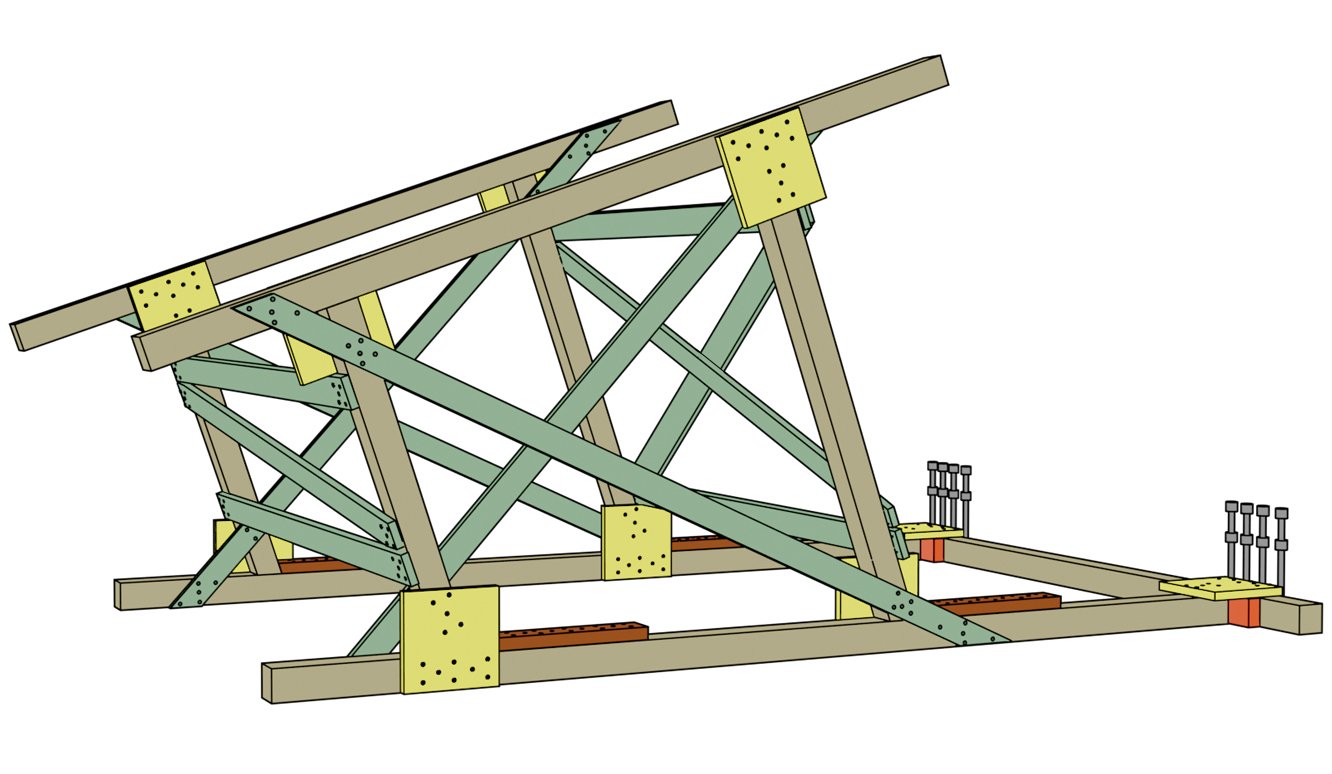

Stabilizace nakloněných/poškozených konstrukcí, které jsou spojené s ostatními konstrukcemi budov a nehrozí sesunutí. Podpěra je kolmá k podpírané konstrukci. Staví se v párech podobně jako u věžové podpěry.

VERTIKÁLNÍ STABILIZACE TŘÍDA 3
Rescue Shoring
Max. výška 3,6 m – nosnost sestavy 10 t
Max. sklon 45°
Vzdálenost středů podpěr 90–120 cm
Rescue Shoring

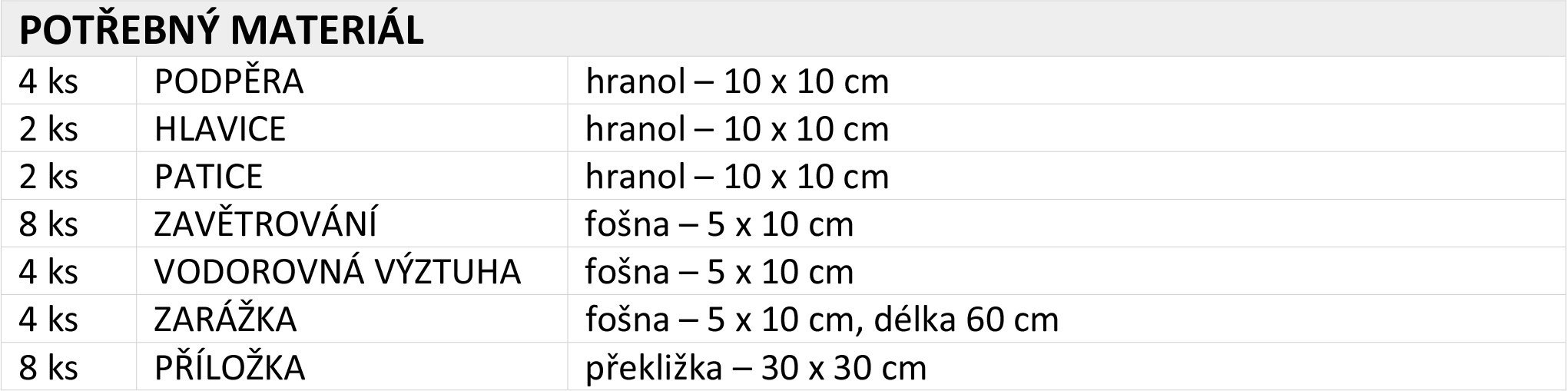

DOPORUČENÝ PRACOVNÍ POSTUP

  1. Určit místo instalace sestavy s ohledem na poškozenou konstrukci.
  2. Zajistit nebezpečný prostor dočasnými podpěrami (ideálně rozpěrnými tyčemi).
  3. Odstranit nezbytné množství suti k instalaci sestavy.
  4. Vytvořit první sestavu dle následujícího postupu:
    1. Uřezat hlavici a vyznačit místa pro umístění podpěr (přesah hlavice na obou koncích 30–45 cm).
    2. Uřezat patici (přesah patice 30–45 cm na straně kratší podpěry, přesah min. 75 cm na straně delší podpěry).
    3. Umístit hlavici a patici na místo instalace sestavy. Dočasně zajistit jejich pozice (ideálně rozpěrnou tyčí).
    4. Změřit předpokládané délky podpěr (délka kolmice od vyznačených míst na hlavici k patici), uřezat hranoly o 15 cm delší než naměřená délka.
    5. Přiložit tyto předpřipravené podpěry z boční strany hlavice a patice v místech vyznačených pro umístění podpěr a obkreslit hrany u hlavice a patice.
    6. Uřezat konce předpřipravených podpěr v místech obkreslených hran, na spodní straně uřezat 4 cm dorazy pro zarážky.
    7. Umístit podpěry kolmo k hlavici na vyznačená místa, připevnit zarážky na patici.
    8. Při výšce sestavy nad 2,5 m připevnit středovou výztuhu.
    9. Vytvořit zemní kotevní systém.
    10. Odstranit rozpěrnou tyč k zajištění pozice hlavice-patice.
    11. Zajistit sestavu zavětrováním do písmene X z obou stran (protáhnout přes hlavici a patici).
    12. Zajistit příložkami z obou stran spojení patice-hlavice s podpěrami tam, kde neprochází zavětrování. POZOR! V případě této sestavy musí vnější hrany všech umístěných příložek lícovat s vnějšími hranami podpěr (v návaznosti na zavětrování s druhou částí sestavy).
  5. Vytvořit druhou sestavu dle postupu v bodu 4. Max. vzdálenost sestav 2,4 m od sebe.
  6. Spojit obě sestavy vodorovnými a úhlopříčným zavětrováním do písmene X.
  7. Provést závěrečnou kontrolu funkčnosti ŠIKMÉ PODPĚRY – NAKLONĚNÉ.
