GRAFICKÁ PŘÍLOHA

Rescue Shoring
Rescue Shoring

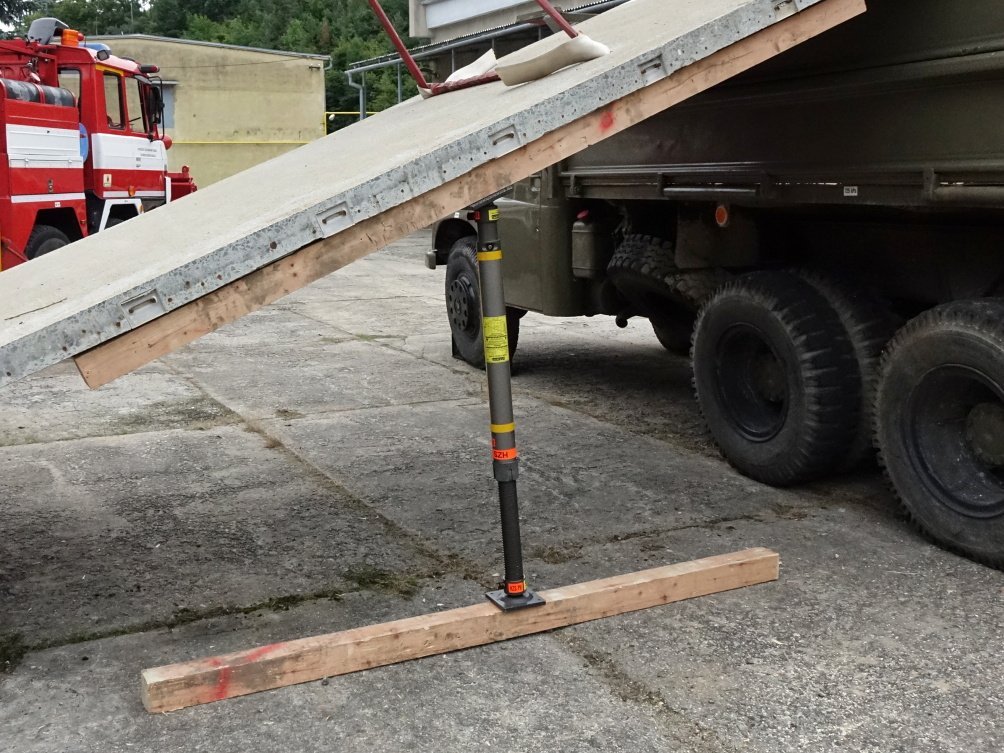

1. V případě potřeby zajistit nebezpečný prostor dočasnými podpěrami. Umístit hlavici a patici na místo a zajistit dočasnou středovou podpěrou.

Rescue Shoring

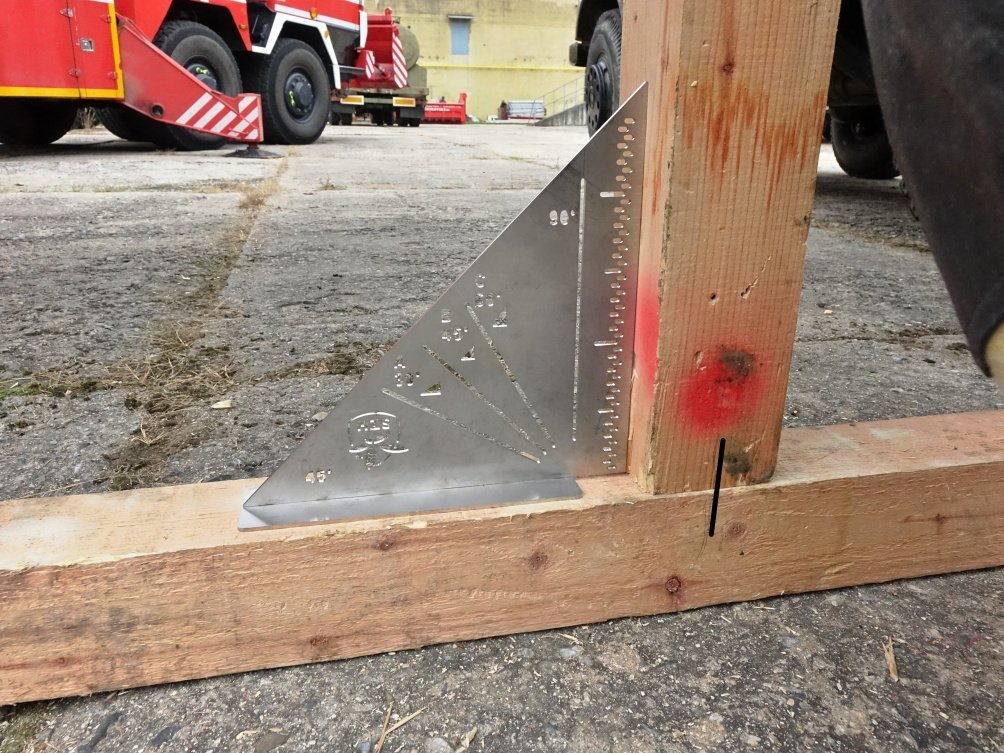

2. Vyznačit na patici místa pro umístění podpěr. Změřit a uřezat podpěry.

Rescue Shoring

3. Na horní straně seříznout konce do požadovaných úhlů s dorazy pro zarážky. POZOR! Zkrátit o 5 cm z důvodu umístění klínů na patici.

Rescue Shoring

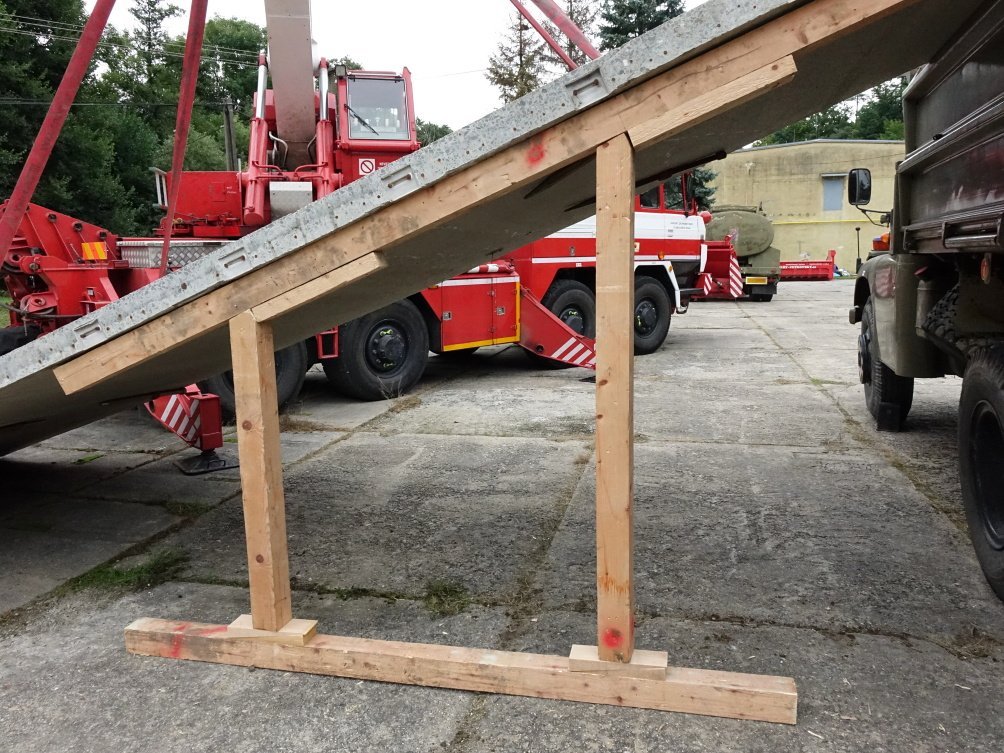

4. Umístit podpěry s klíny kolmo na patici na vyznačená místa, připevnit zarážky na hlavici a dotáhnout klíny. Odstranit dočasné podpěry.

Rescue Shoring

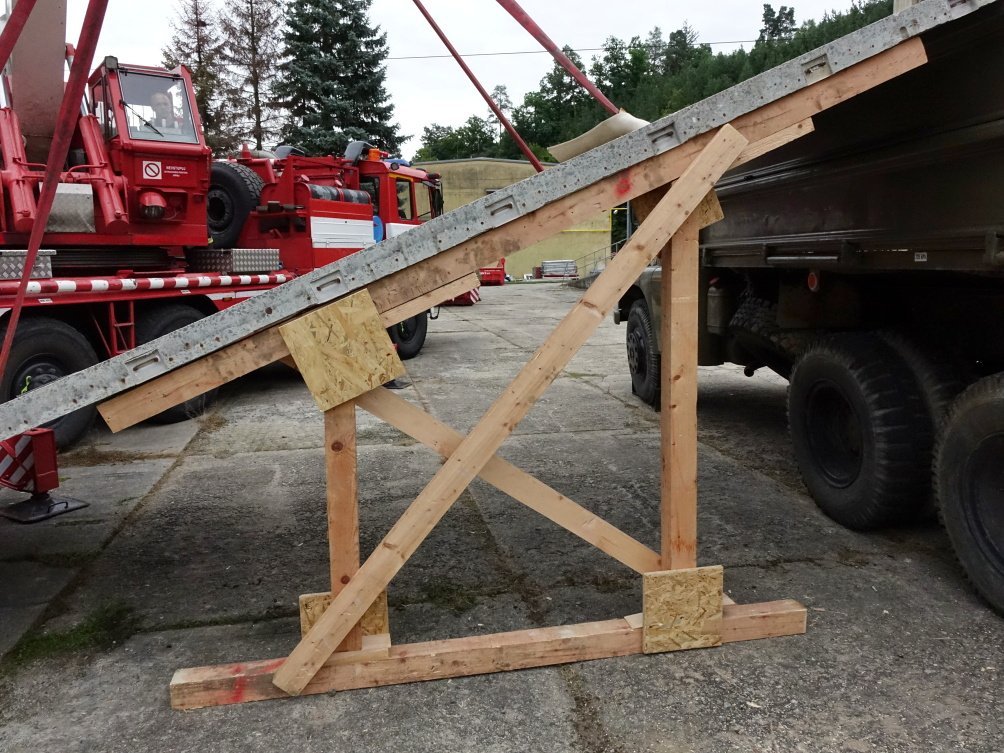

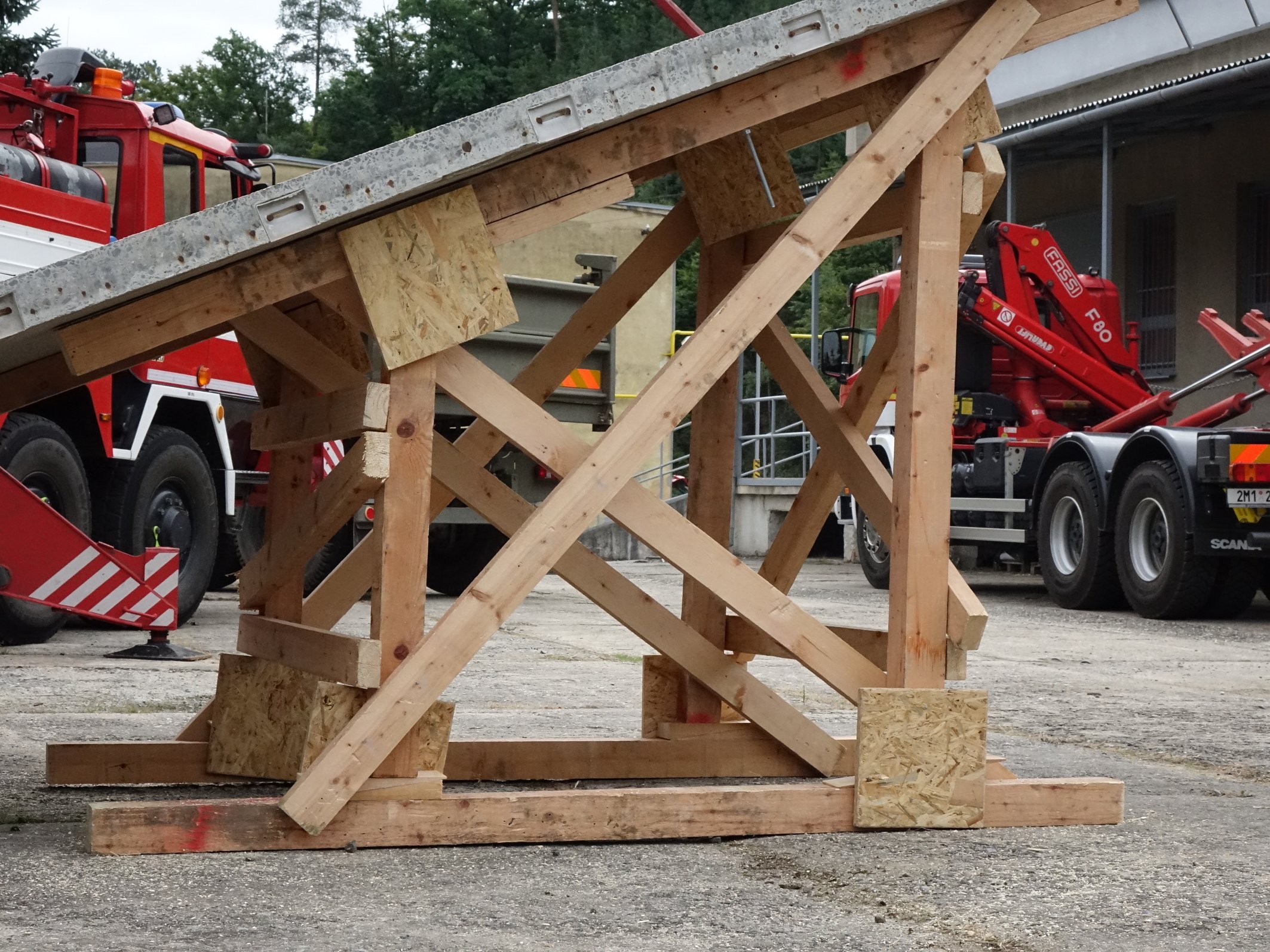

5. Zajistit sestavu zavětrováním do písmene X. Připevnit příložky přes spoje, kudy neprochází zavětrování.

Rescue Shoring

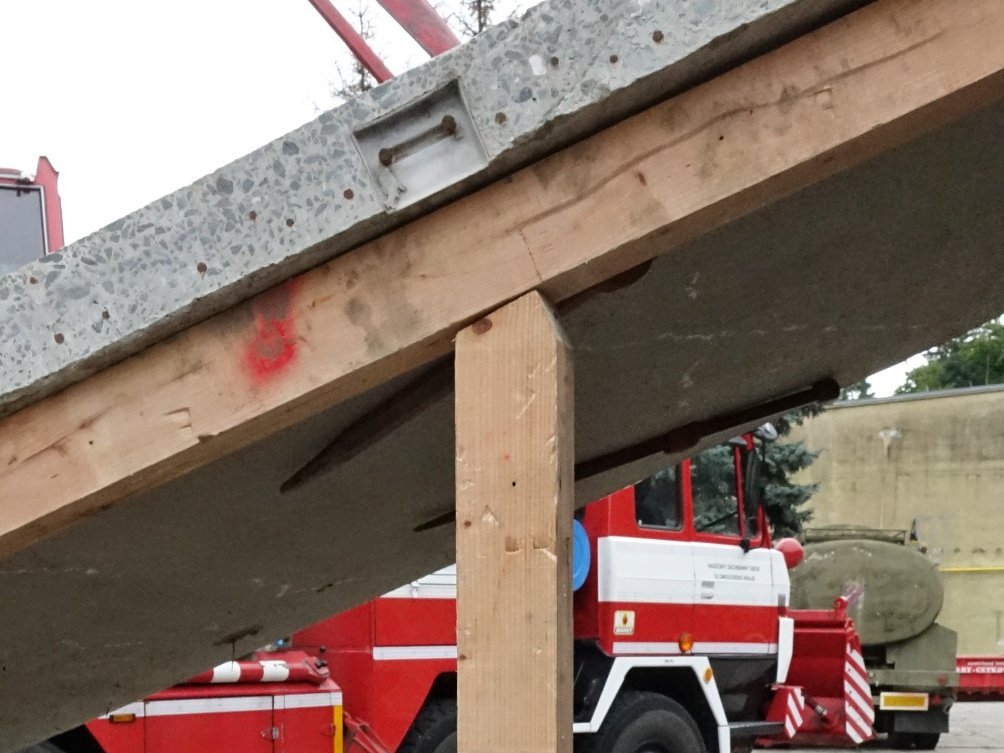

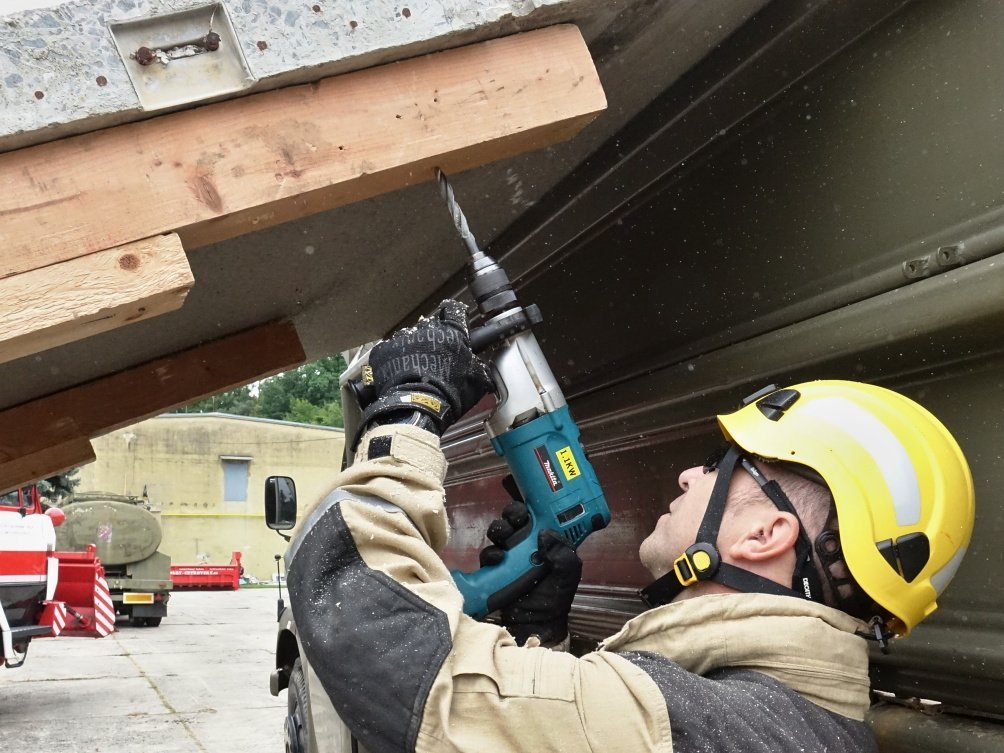

6. Ukotvit hlavici k podpírané konstrukci systémem stěnového kotvení.

Rescue Shoring
Rescue Shoring

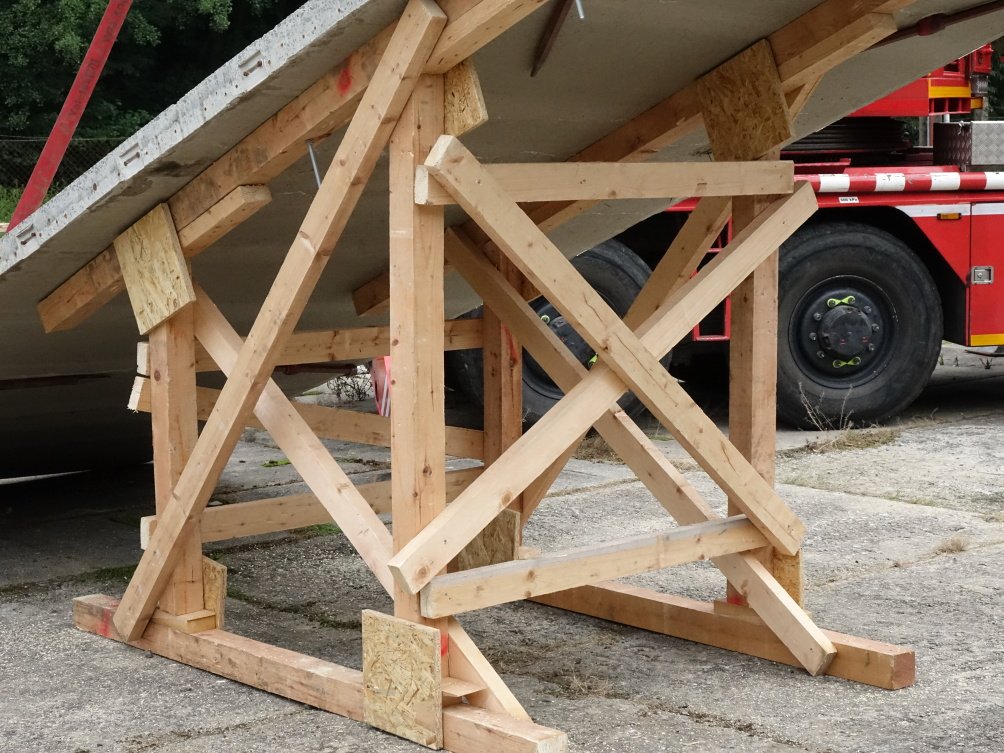

7. Vytvořit druhou část sestavy dle stejného postupu. Spojit obě sestavy vodorovným a úhlopříčným zavětrováním do písmene X.

Rescue Shoring

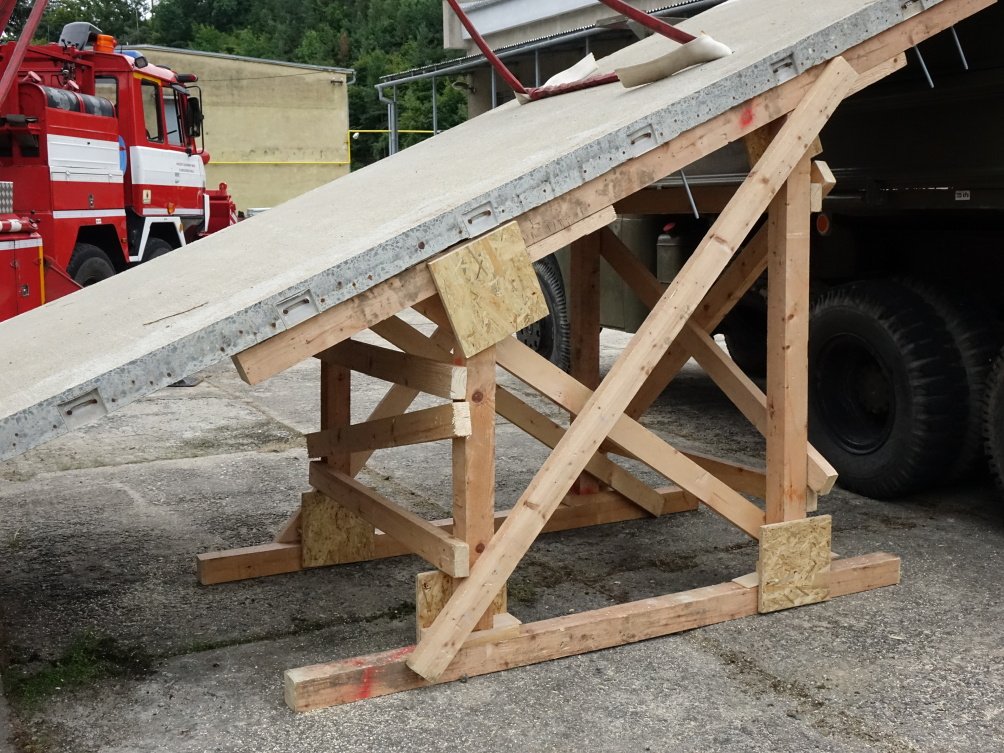

8. Provést závěrečnou kontrolu funkčnosti ŠIKMÉ PODPĚRY – SVISLÉ.
