Standardní délka hřebíků pro aplikaci do příložky – min. 6 cm.
Standardní délka hřebíků pro aplikaci do dřeva (trámy, fošny, klíny) – min 9 cm.

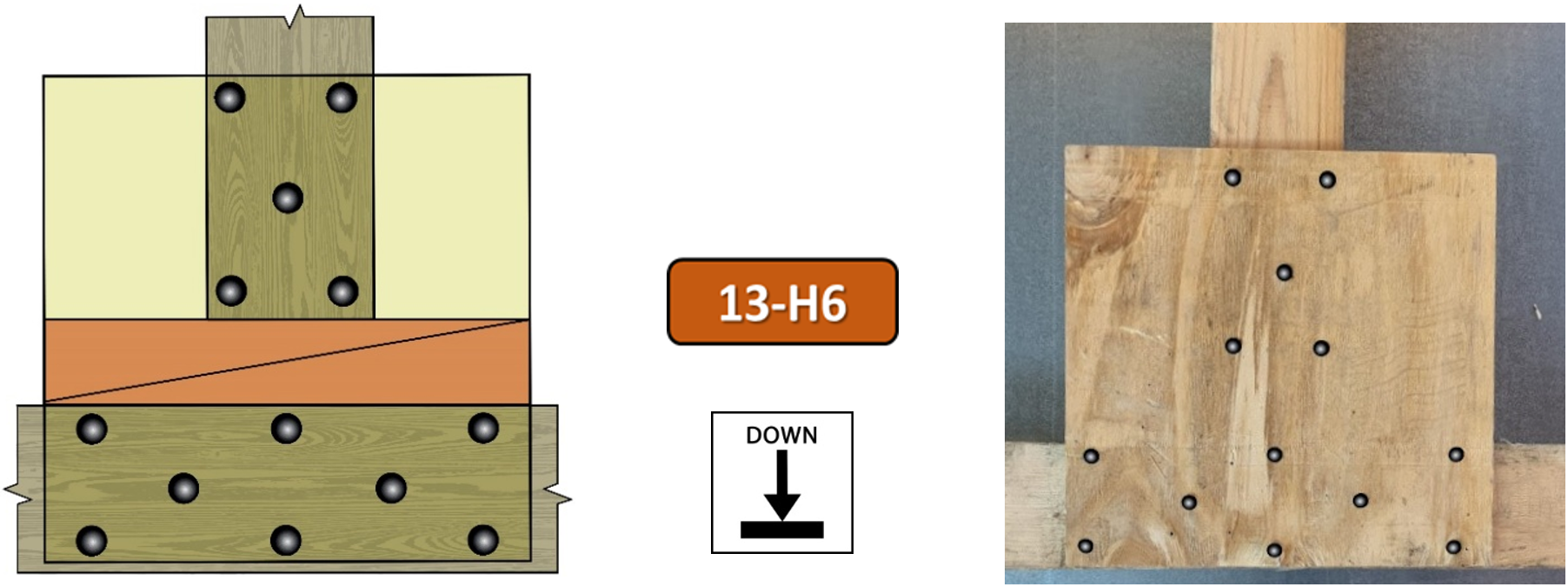

Označení hřebíkových vzorů – počet hřebíků.
Hřebíky se rozmisťují ve tvaru hodnoty 5 na hrací kostce, k zajištění maximální pevnosti spoje.

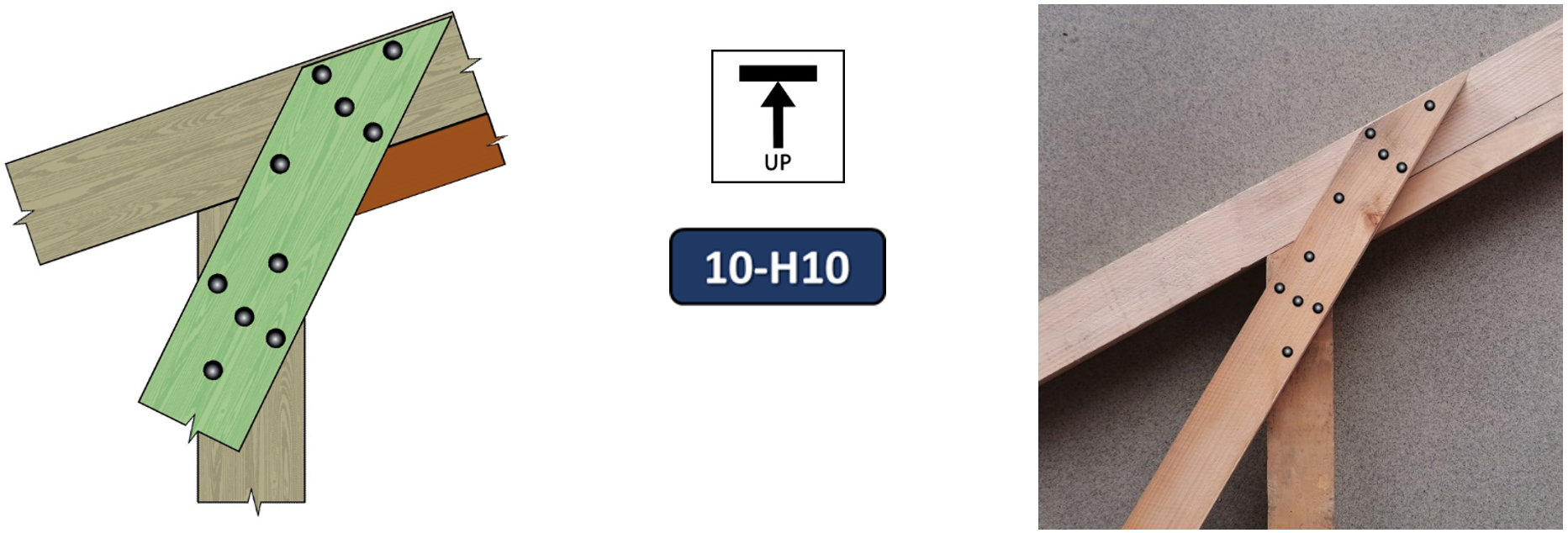

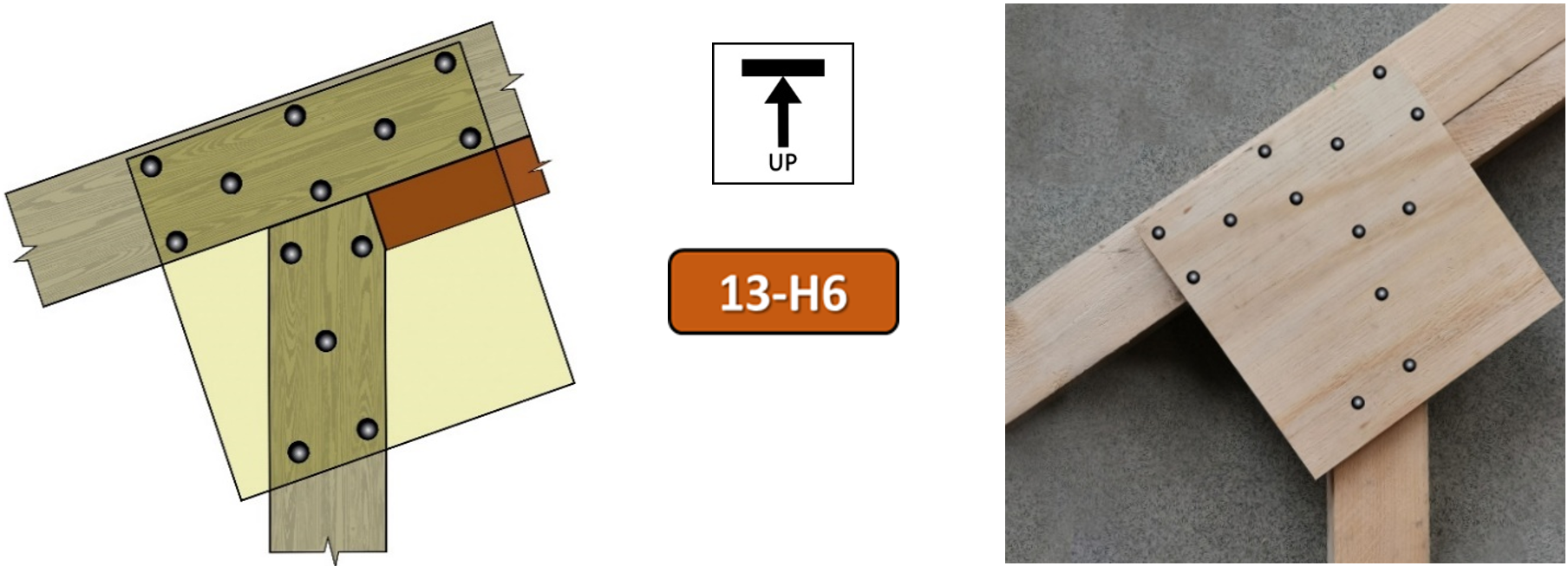

Příložky slouží ke spojení jednotlivých dřevěných prvků a zvýšení celkové odolnosti sestav vůči nežádoucímu pohybu např. při sekundárních otřesech při zemětřeseních.
Doporučený materiál: překližka minimální tloušťky 1,8 cm
Použité standardní typy příložek:
POZOR DŮLEŽITÉ! Příložky umísťujeme vždy tak, aby nedošlo k jejímu dotyku s podpíranou konstrukcí, ideálně nechat „odskok“ od styčné hrany opěrného prvku cca 0,5 cm viz obrázek.
Výztuhy slouží ke zpevnění sestav a brání prohnutí nosných prvků mimo osu zatížení.
Doporučený materiál: fošna průřezu 10 × 5 cm
Limitní délka nosného prvku (podpěra):
- Určuje maximální délku nosného prvku bez potřeby výztuhy.
- Limitní délka se stanoví jako součin konstanty LD a menšího rozměru průřezu.
- Konstanta LD = 25
Příklad stanovení limitní délky nosného prvku:
- hranol průřezu 10 × 10 cm
- konstanta LD = 25, nejmenší rozměr průřezu hranolu = 10 cm
- LMAX = 25 x 10 = 250 cm
Klíny slouží k vymezení polohy sestavy vůči místu instalace. Po dopnutí klínů dochází k aktivaci sestavy, která v tomto okamžiku přebírá zatížení podpírané konstrukce a tím stabilizuje konstrukční systém.
- Klíny standardně používáme v párech.
- Šikminy klínů se musí vzájemně dotýkat po celé ploše.
- Dopnutí klínů se provádí údery dvěma kladivy do protilehlých konců klínů.
- Po dokončení sestavy se klíny zajistí dvěma hřebíky pod úhlem. Pro případ dodatečného dopnutí klínů se doporučuje zatloukat hřebíky tak, aby je bylo možné vytáhnout.
POZOR! Dopnutí klínů provádět citlivě s ohledem na podpíranou konstrukci, aby nedošlo k jejímu nežádoucímu pohybu.
- Standardní rozměry klínů:

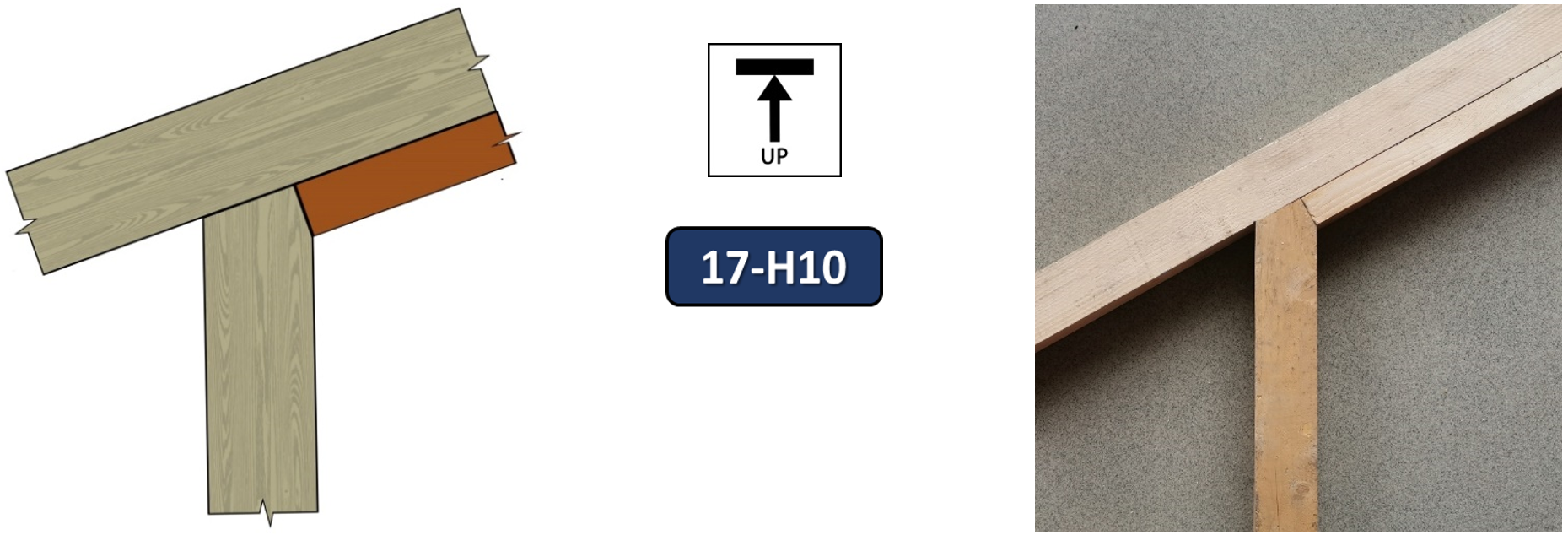

Zarážky slouží k zajištění nosných prvků v požadované poloze. Brání v pohybu nosných prvků, které na sebe nejsou kolmé. Jejich správné umístění a zajištění hřebíky je zásadní pro celkovou pevnost sestavy.
Doporučený materiál: fošna průřezu 5 × 10 cm
Standardní typy zarážek:
- zarážka délky 60 cm (úhel ≥45°)
- zarážka délky 90 cm (úhel <45°)
Úhel se měří mezi podpěrou a hlavicí na straně kde není zarážka.
Zarážka délky 60 cm – pravidlo pro hřebíkový vzor 6–5–6 hřebíků
Zarážka délky 90 cm – pravidlo pro hřebíkový vzor 9–8–9 hřebíků
Zavětrování slouží k tomu, aby vytvořená sestava získala potřebnou stabilitu a tuhost, především proti působení sil mimo hlavní směr zatížení. Zavětrování přenáší síly v tahu i tlaku, proto se k tomuto účelu doporučuje používat fošny.
Doporučený materiál: fošna průřezu 10 x 5 cm
Limitní délka zavětrovací fošny:
- Určuje maximální délku zavětrovací fošny bez potřeby spojení do písmene X.
- Limitní délka se stanoví jako součin konstanty LD a menšího rozměru průřezu.
- V případě překročení limitní délky fošny, musí být zavětrování spojeno do X.
- Konstanta LD = 50
Příklad stanovení limitní délky zavětrovací fošny:
- zavětrovací fošna průřezu 10 × 5 cm
- konstanta LD = 50, nejmenší rozměr průřezu fošny = 5 cm
- LMAX= 50 x 5 = 250 cm
Řezání koncových ploch vzpěr se provádí na obou koncích trámu dle zvoleného úhlu sestavy. Konce trámu se seříznou tak, aby vznikly opěrné plochy pro zarážku (případně klíny) a zemní/stěnový trám.
Způsob seříznutí konců trámu je závislá na typu sestavy. V případě ŠIKMÝCH PODPĚR je nutno aplikovat úhel individuálně dle podmínek na místě zásahu.
Řezání koncových ploch se provádí v místech, aby byla dodržena stanovena aplikační délka vzpěry.
Stabilizační sestavy se kotví ke stěnám, stropům nebo podlahám poškozeného objektu, aby zajistily bezpečný přenos zatížení, zabránily posunu či kolapsu sestavy a vytvořily prostorově tuhý a stabilní systém. Ve většině případů se stěnové kotvení aplikuje tam, kde nosný prvek sestavy není v kolmé pozici vůči konstrukci.

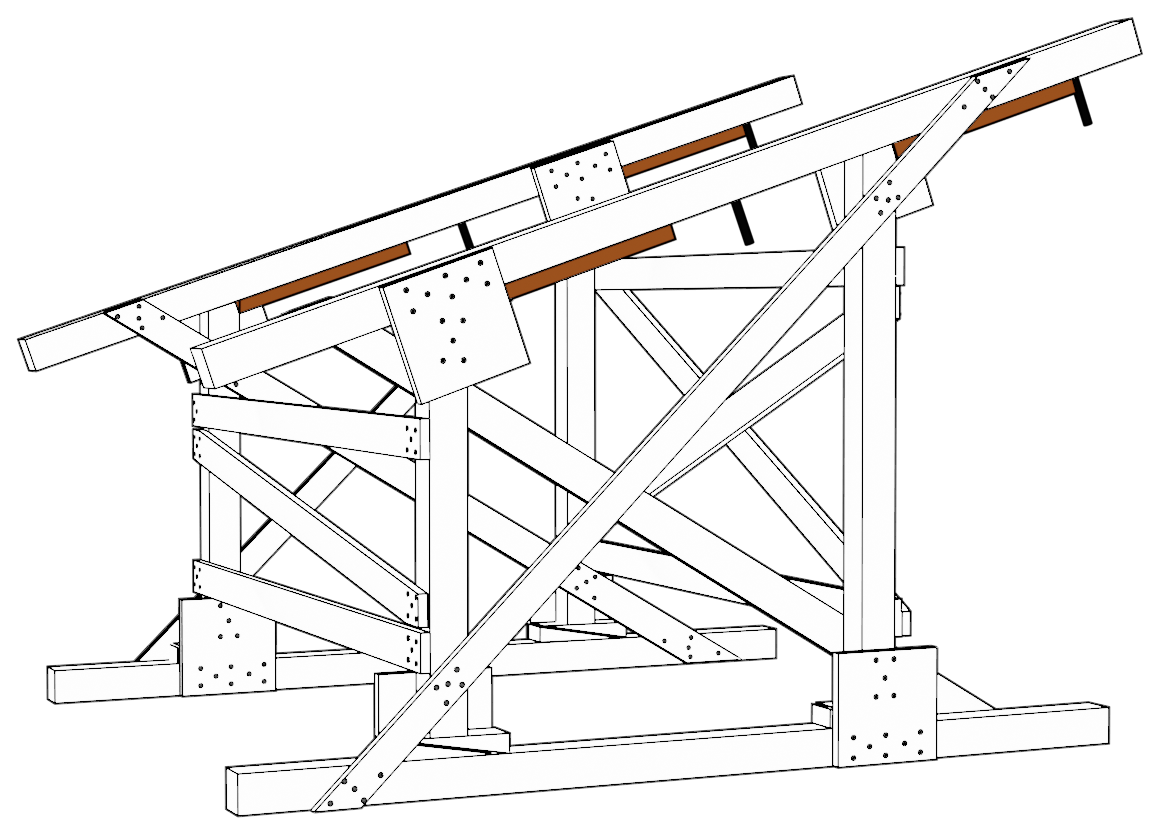

ŠIKMÁ PODPĚRA SVISLÁ – kotvíme do hlavic (do stropní konstrukce):
Doporučené typy stěnových kotev:
- ocelové průvlakové kotvy
- ocelové kotevní šrouby
- ocelové tyče (roxory)
- spínací závitové tyče (DYWIDAG)
INSTALACE Z VNĚJŠÍ STRANY
- spínací závitové tyče (DYWIDAG)
INSTALACE Z VNITŘNÍ STRANY
Doporučené podmínky instalace stěnových kotev:
V rámci nouzového zajištění staveb budou kotvy často používány v rozporu s návodem výrobce k jejich použití. V takových případech jsou však zatěžovány převážně ve střihu, nikoli tahem kolmo na stěnu, a proto i v méně soudržném materiálu splní svou funkci.
Výběr místa kotvení:
- Kotvy se instalují do míst s nejvyšší soudržností materiálu. Je nutné se vyhýbat výrazně poškozeným oblastem (např. praskliny, trhliny).
Technické požadavky:
- Minimální průměr kotev je 12 mm.
- Minimální hloubka vetknutí do stěny je 10 cm.
- Do jednoho konstrukčního prvku (např. stěnového trámu) se instalují vždy alespoň dvě kotvy.
Roznášení zatížení:
- Pokud je materiál nesoudržný, je nutné přenést zatížení na větší plochu pomocí roznášecích desek (např. z překližky).
Bezpečnostní zásady:
- V případě zvýšeného rizika pádu konstrukce se kotva instaluje pouze z vnější strany budovy.
- Pokud nehrozí riziko pádu vnitřních konstrukcí, doporučuje se k zajištění svislých konstrukcí použít spínací závitové tyče DYWIDAG, které se upevňují maticemi z obou stran konstrukce.
