ZÁSAHOVÁ KARTA

Rescue Shoring

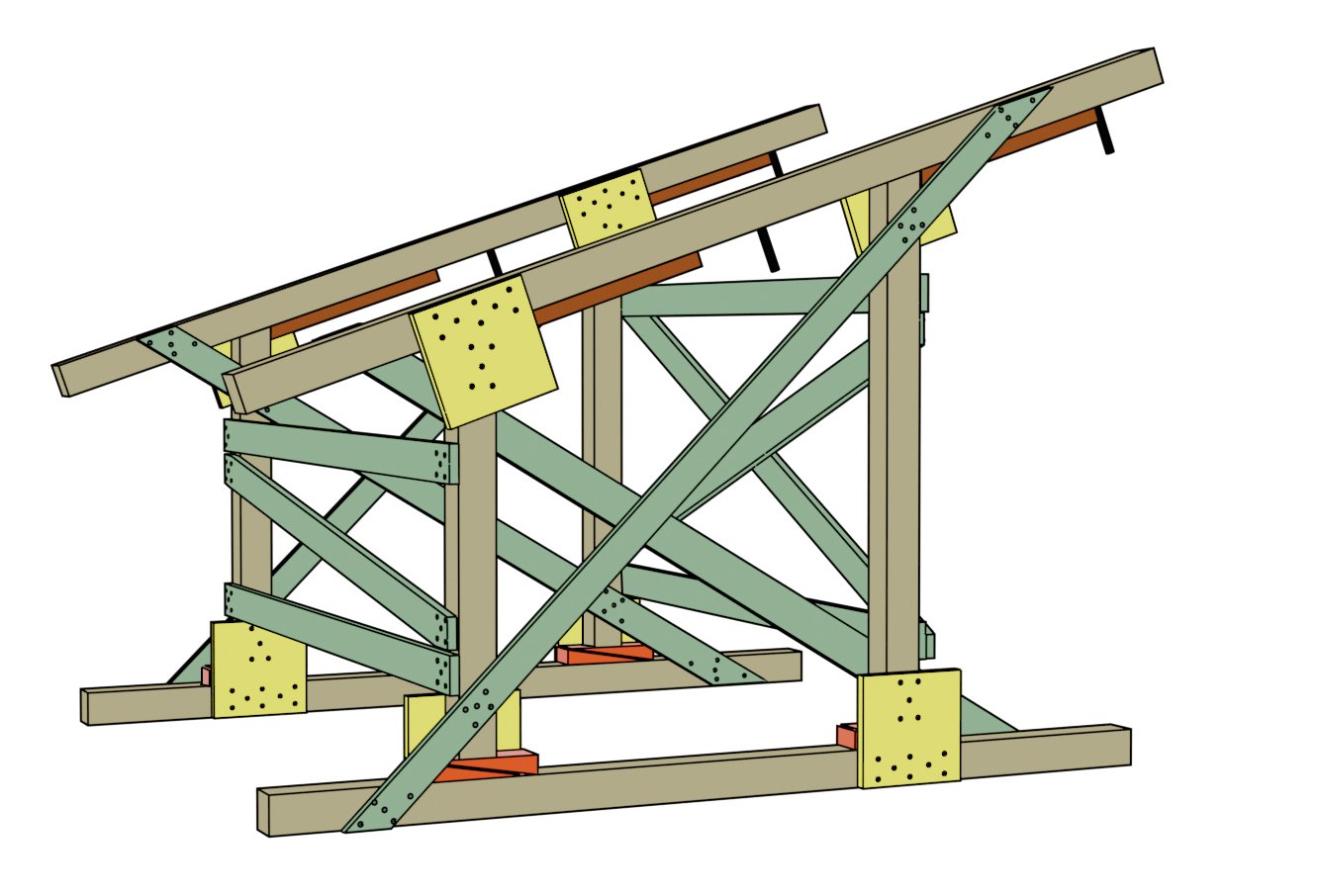

Stabilizace nakloněných/poškozených konstrukcí, které NEJSOU spojené s ostatními konstrukcemi budov a hrozí sesunutí. Sestava je kolmá k zemi. Staví se v párech podobně jako u věžové podpěry.

VERTIKÁLNÍ STABILIZACE TŘÍDA 3
Rescue Shoring
Max. výška 3,6 m – nosnost sestavy 10 t
Max. sklon 45°
Vzdálenost středů podpěr 90–120 cm
Rescue Shoring

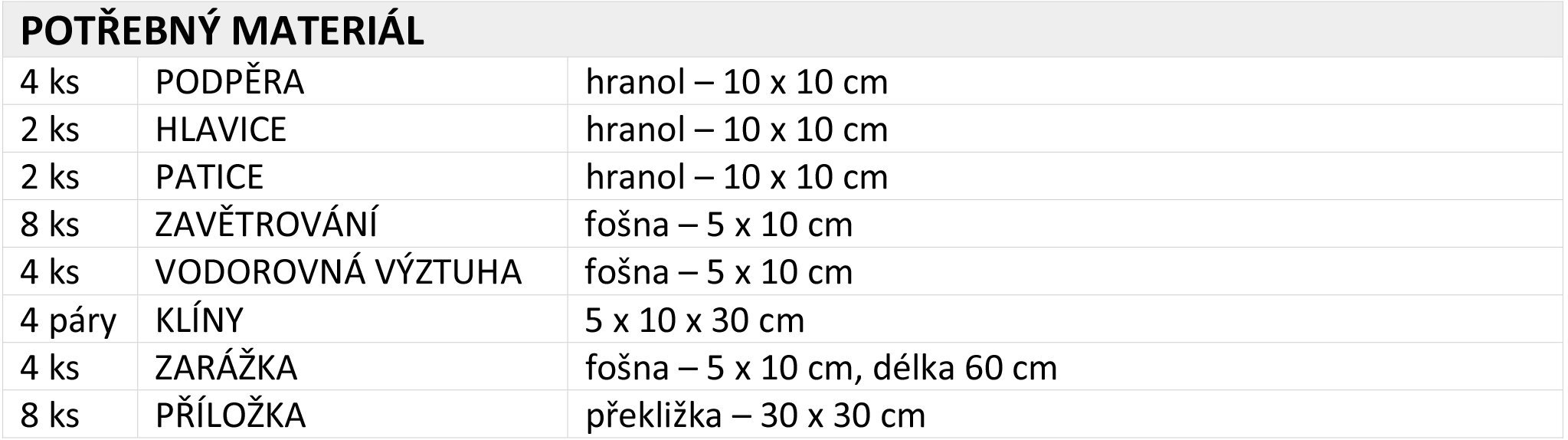

DOPORUČENÝ PRACOVNÍ POSTUP

  1. Určit místo instalace sestavy s ohledem na poškozenou konstrukci.
  2. Zajistit nebezpečný prostor dočasnými podpěrami (ideálně rozpěrnými tyčemi).
  3. Odstranit nezbytné množství suti k instalaci sestavy.
  4. Vytvořit první sestavu dle následujícího postupu:
    1. Uřezat patici, vyznačit místa pro umístění podpěr (přesah patice na obou koncích 30–45 cm).
    2. Uřezat hlavici (přesah hlavice 30–45 cm na straně kratší podpěry, přesah min. 75 cm na straně delší podpěry).
    3. Umístit hlavici a patici na místo instalace sestavy. Dočasně zajistit jejich pozice (ideálně rozpěrnou tyčí).
    4. Změřit předpokládané délky podpěr (délka kolmice od vyznačených míst na patici k hlavici) a uřezat hranoly o 15 cm delší než naměřená délka.
    5. Přiložit tyto předpřipravené podpěry z boční strany hlavice a patice v místech vyznačených pro umístění podpěr a obkreslit hrany u hlavice a patice.
    6. Uřezat konce předpřipravených podpěr v místech obkreslených hran, na horní straně uřezat 4 cm dorazy pro zarážky. Spodní stranu podpěr zkrátit o 5 cm (umístění klínů).
    7. Umístit podpěry s klíny kolmo na patici na vyznačená místa, připevnit zarážky na hlavici a dotáhnout klíny.
    8. Při výšce sestavy nad 2,5 m připevnit středovou výztuhu.
    9. Odstranit rozpěrnou tyč k zajištění pozice hlavice/patice.
    10. Zajistit sestavu zavětrováním do písmene X z obou stran (protáhnout přes hlavici a patici).
    11. Zajistit příložkami z obou stran spojení patice/hlavice s podpěrami tam, kde neprochází zavětrování. POZOR! V případě této sestavy musí vnější hrany všech umístěných příložek lícovat s vnějšími hranami podpěr (v návaznosti na spojení s druhou částí sestavy).
    12. Ukotvit hlavici k podpírané konstrukci systémem stěnového kotvení.
  5. Vytvořit druhou sestavu dle postupu v bodu 4. Max. vzdálenost sestav 2,4 m od sebe.
  6. Spojit obě sestavy vodorovným a úhlopříčným zavětrováním do písmene X.
  7. Provést závěrečnou kontrolu funkčnosti ŠIKMÉ PODPĚRY – SVISLÉ.
