GRAFICKÁ PŘÍLOHA

Rescue Shoring
Rescue Shoring

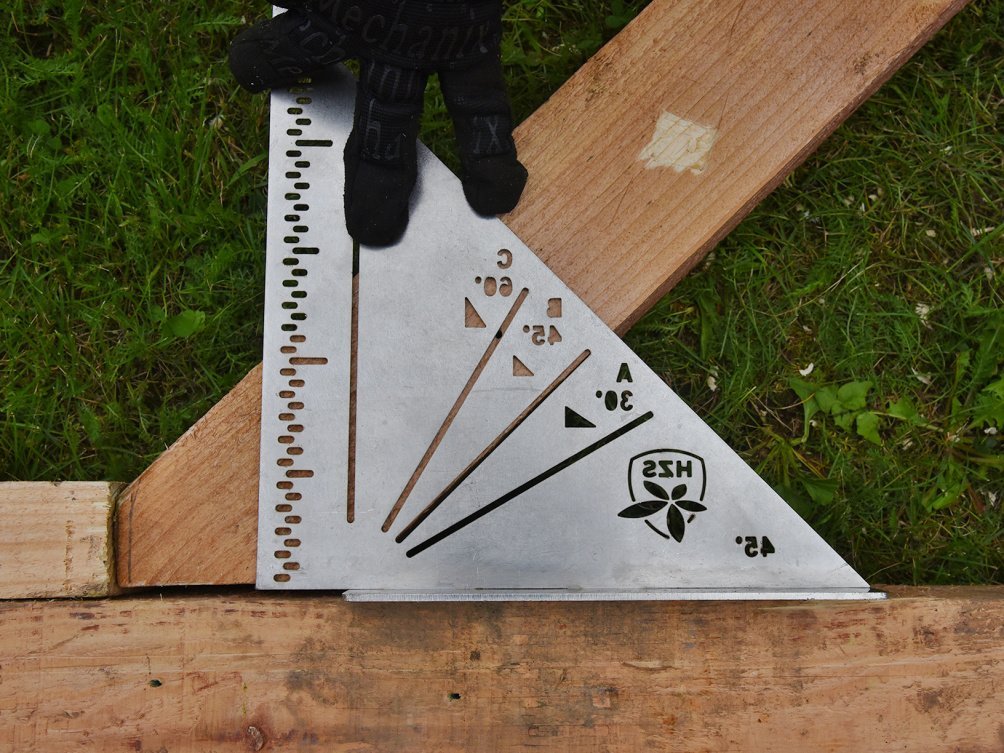

1. Určit výšku vzpěry na základě opěrného bodu, nařezat požadovanou délku trámů, seříznout konce vzpěry dle zvoleného úhlu.

Rescue Shoring

2. Připevnit horní zarážku na stěnový trám ve výšce určeného opěrného bodu.

Rescue Shoring

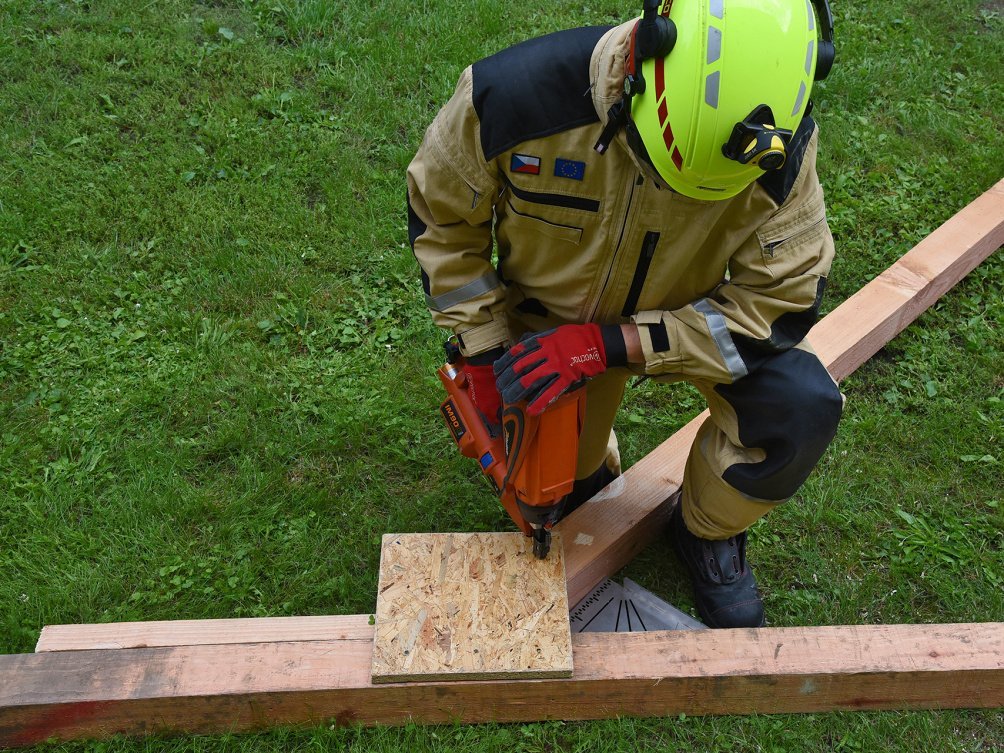

3. Přiložit vzpěru v požadovaném úhlu a připevnit dvěma hřebíky pod úhlem ke stěnovému trámu.

Rescue Shoring

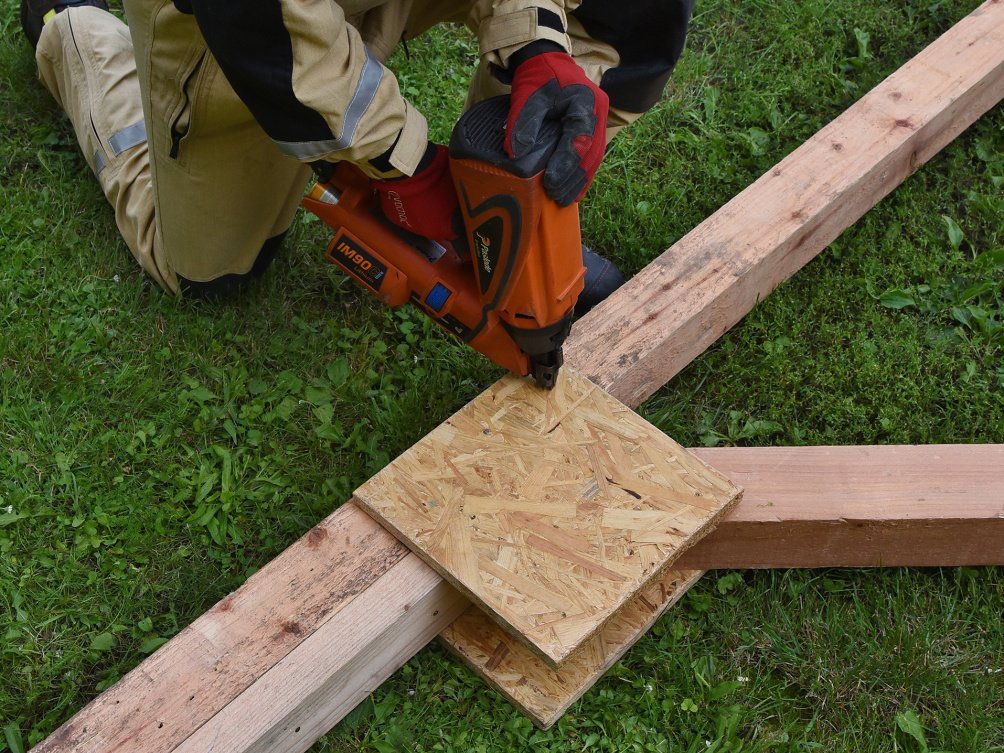

4. Zajistit příložkou spojení z jedné strany.

Rescue Shoring

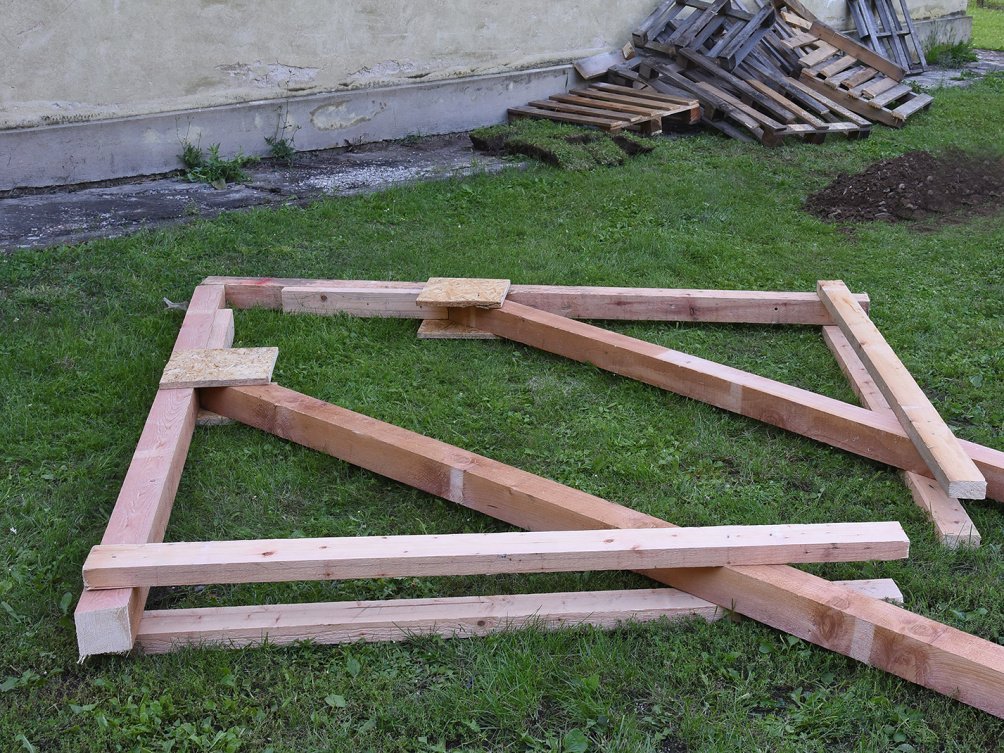

5. Připevnit ve vodorovné pozici spodní výztuhu naspod stěnového trámu.

Rescue Shoring

6. Převrátit na druhou stranu a připevnit stejným způsobem příložku a spodní výztuhu.

Rescue Shoring

7. V případě potřeby je vhodné v této fázi sestavit potřebný počet dalších RAKERŮ vč. příslušných zemních kotevních systémů.

Rescue Shoring
Rescue Shoring

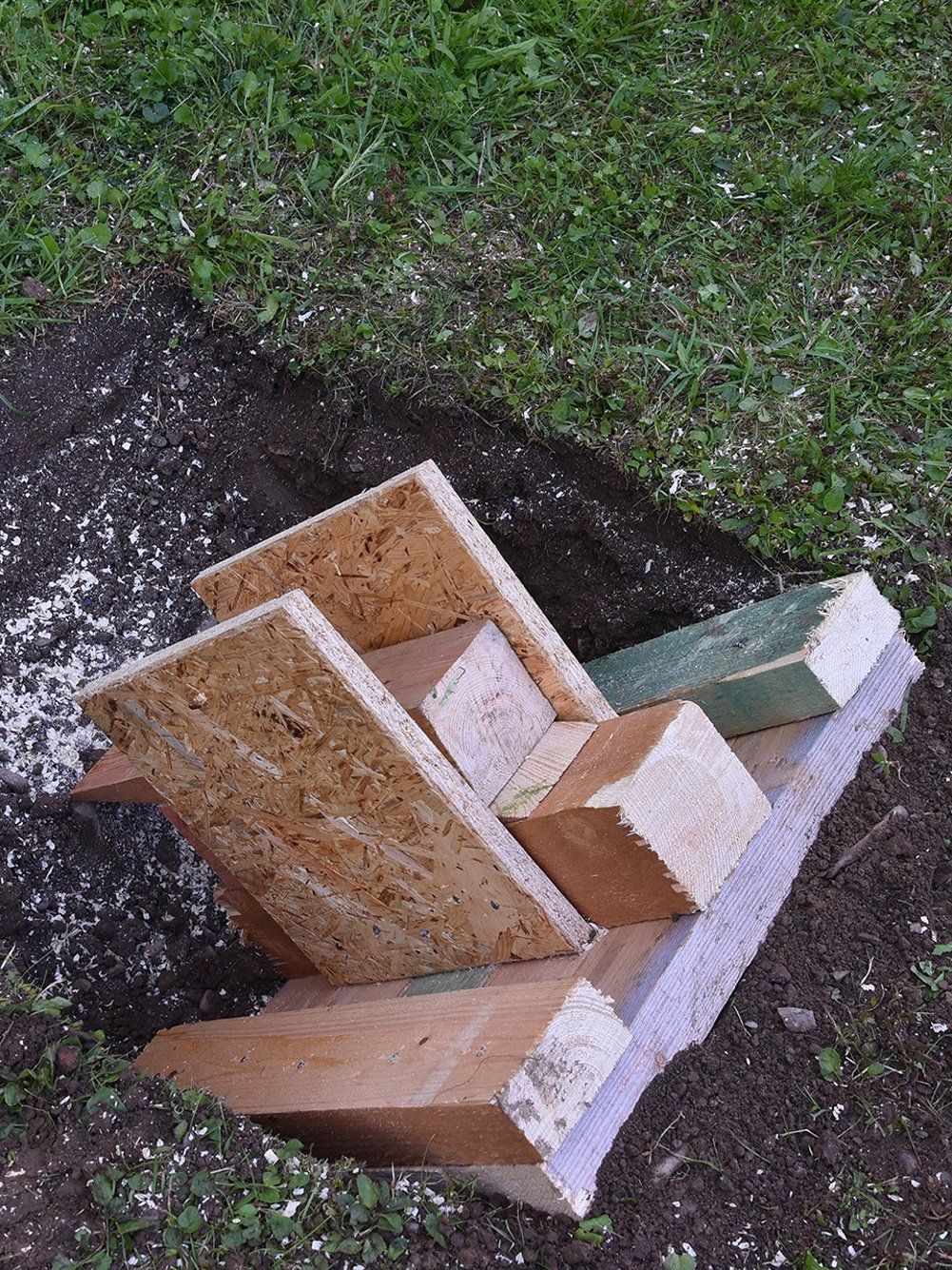

8. Vytvořit vhodný kotevní systém.

Rescue Shoring

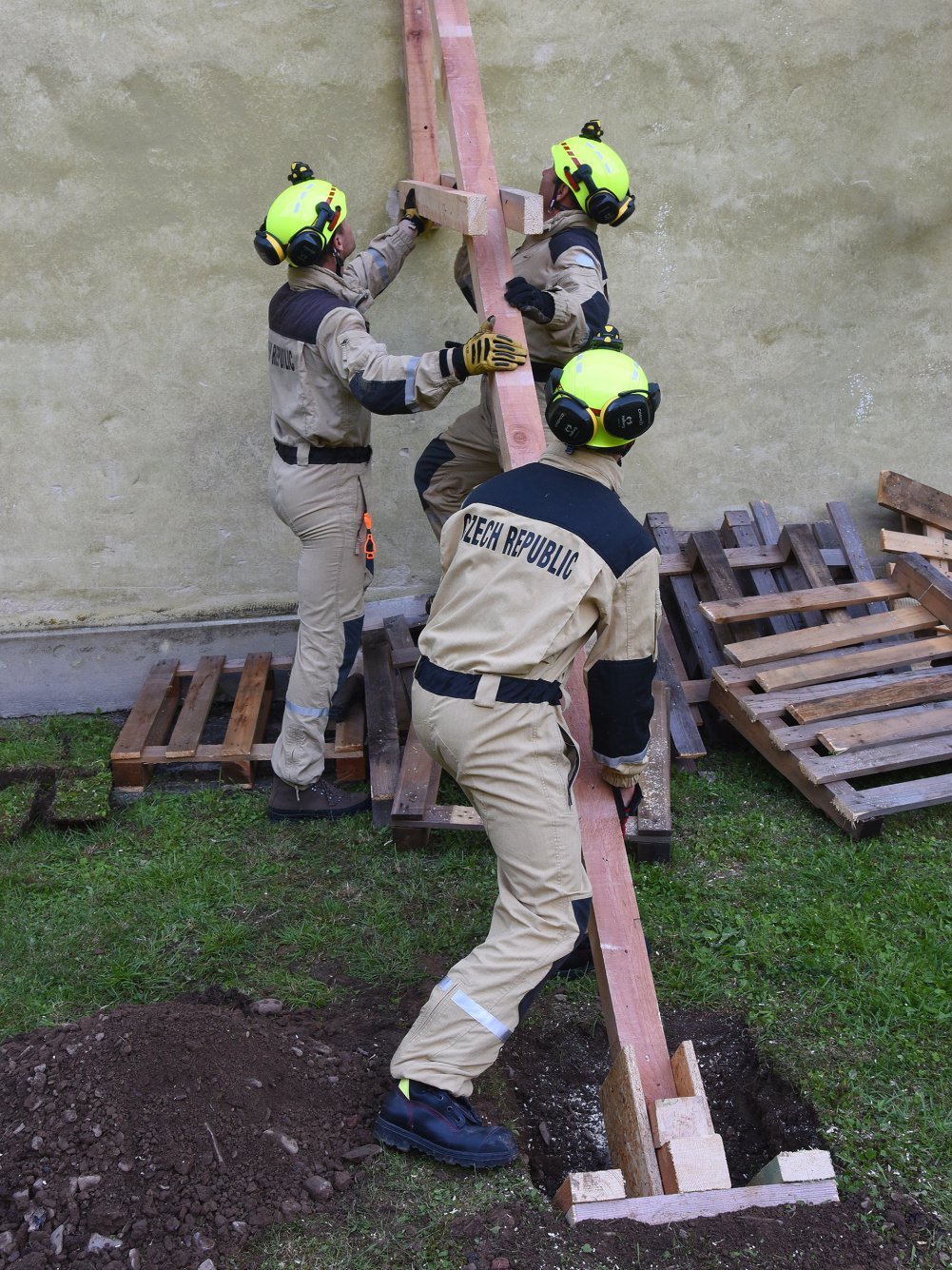

9. Instalovat vytvořenou sestavu na určené místo a spojit se zemním kotevním systémem.

Rescue Shoring

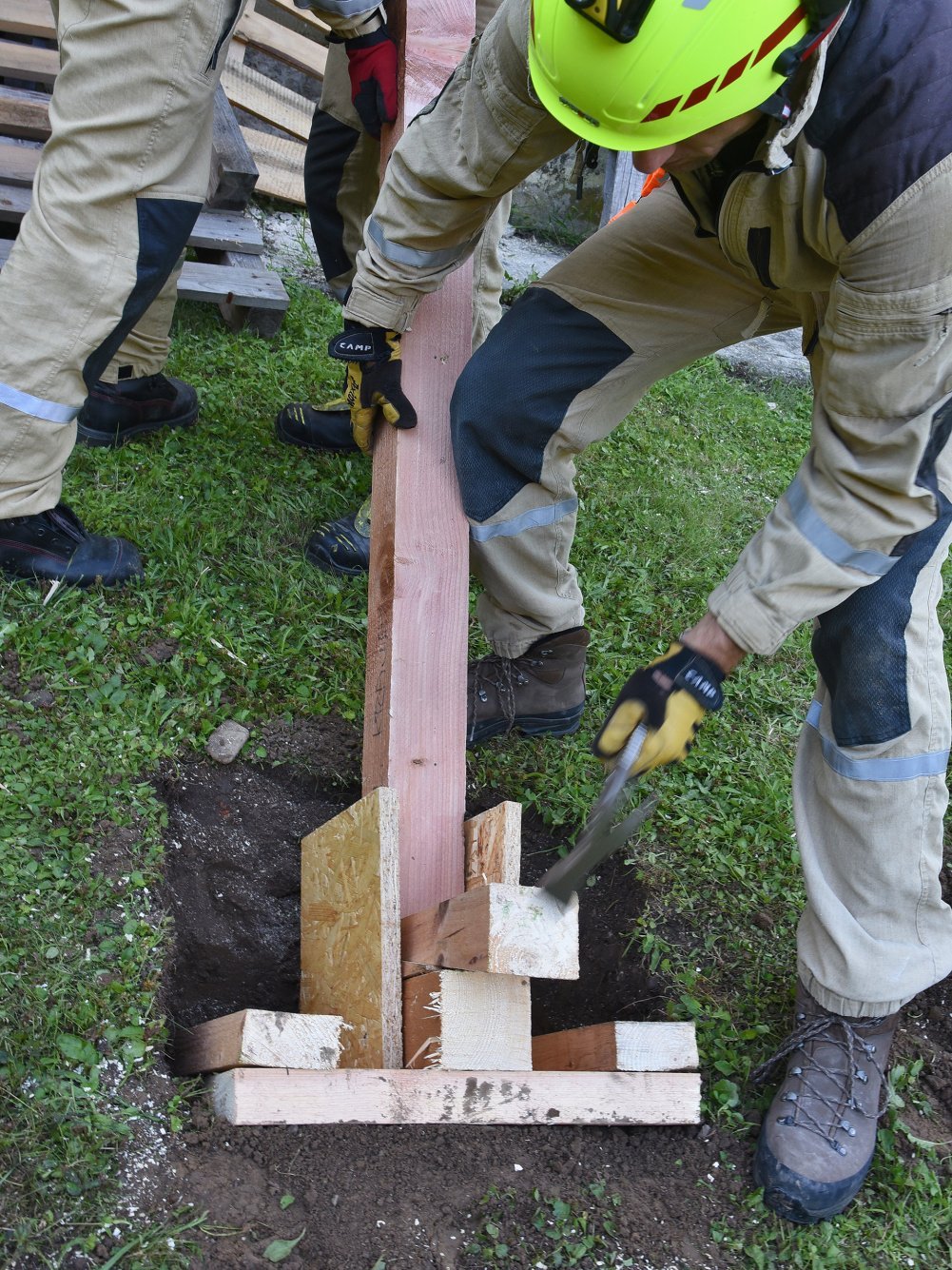

10. Dotáhnout klíny zemního kotevního systému. Připevnit obě příložky zemního kotevního systému se vzpěrou.

Rescue Shoring

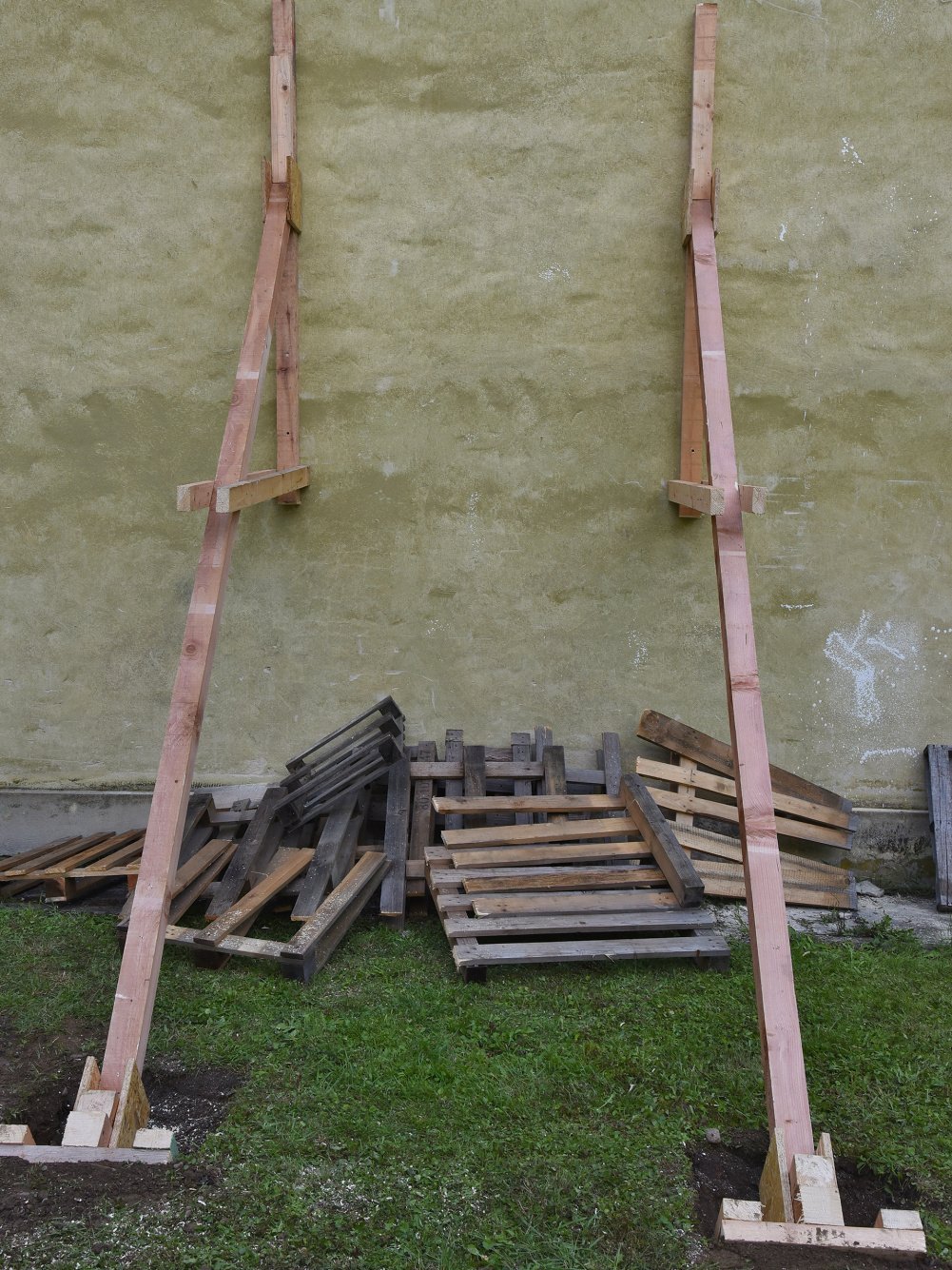

11. Dle stejného postupu instalovat další RAKER.

Rescue Shoring

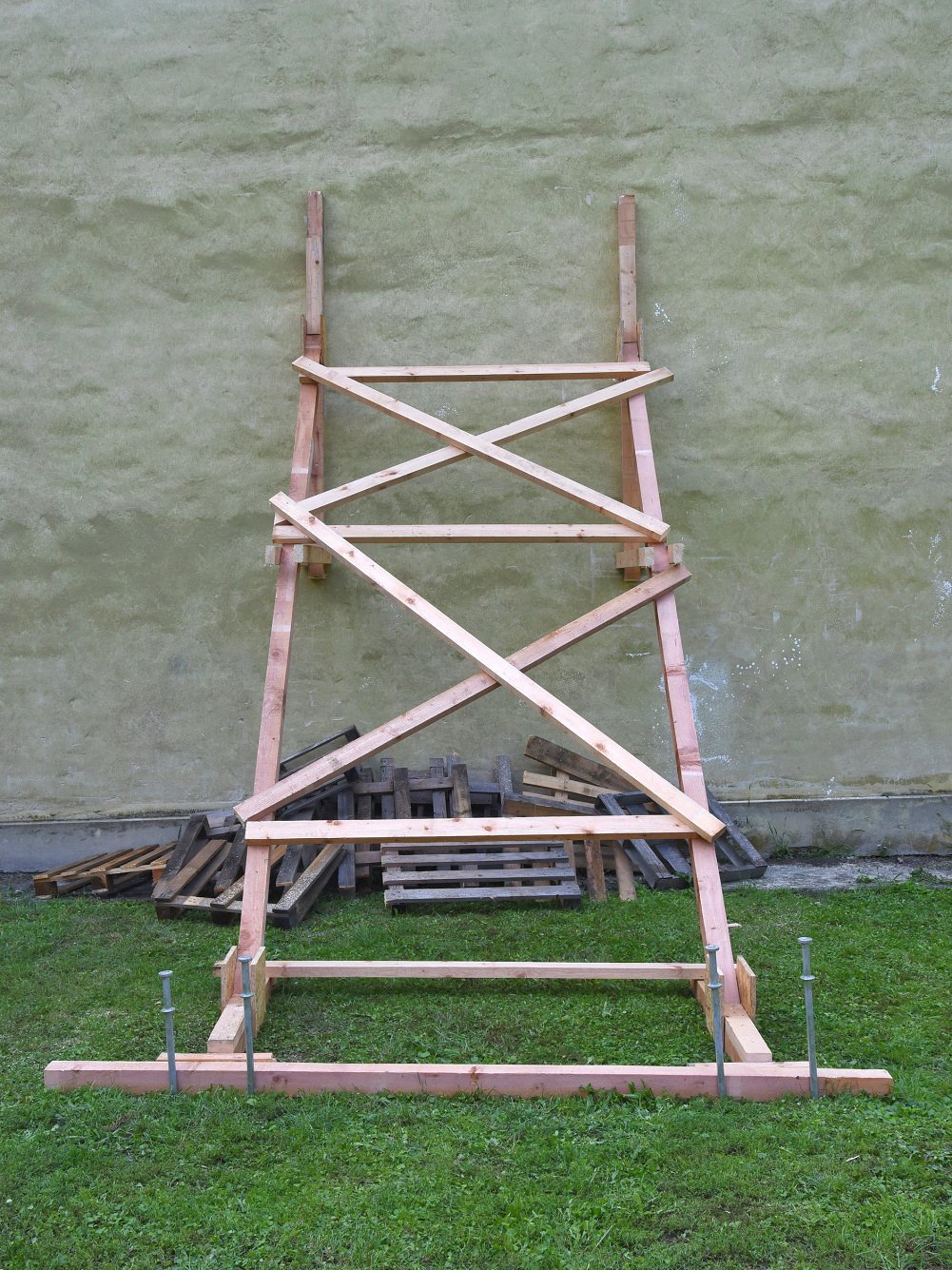

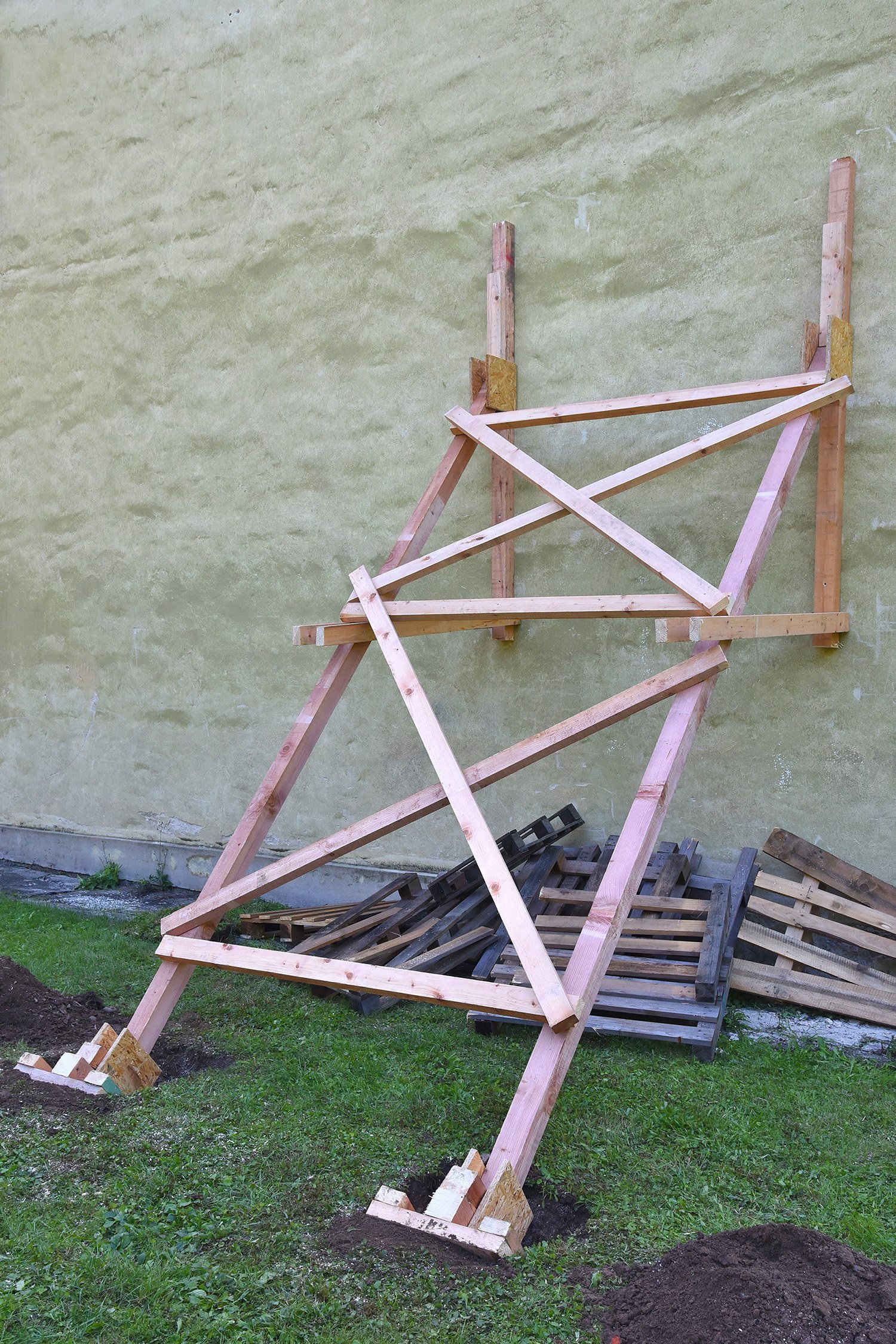

12. Spojit RAKERY vodorovnými výztuhami a zavětrováním do písmene X.

Rescue Shoring

13. Provést závěrečnou kontrolu funkčnosti RAKER VZPĚRY – LETMÉ.
