ZÁSAHOVÁ KARTA

Dočasná vzpěra k rychlému zajištění nakloněných/poškozených svislých konstrukcí ke snížení rizika a nebezpečí zasahujících hasičů, dokud není vytvořena plnohodnotná ŠIKMÁ VZPĚRA/RAKER.

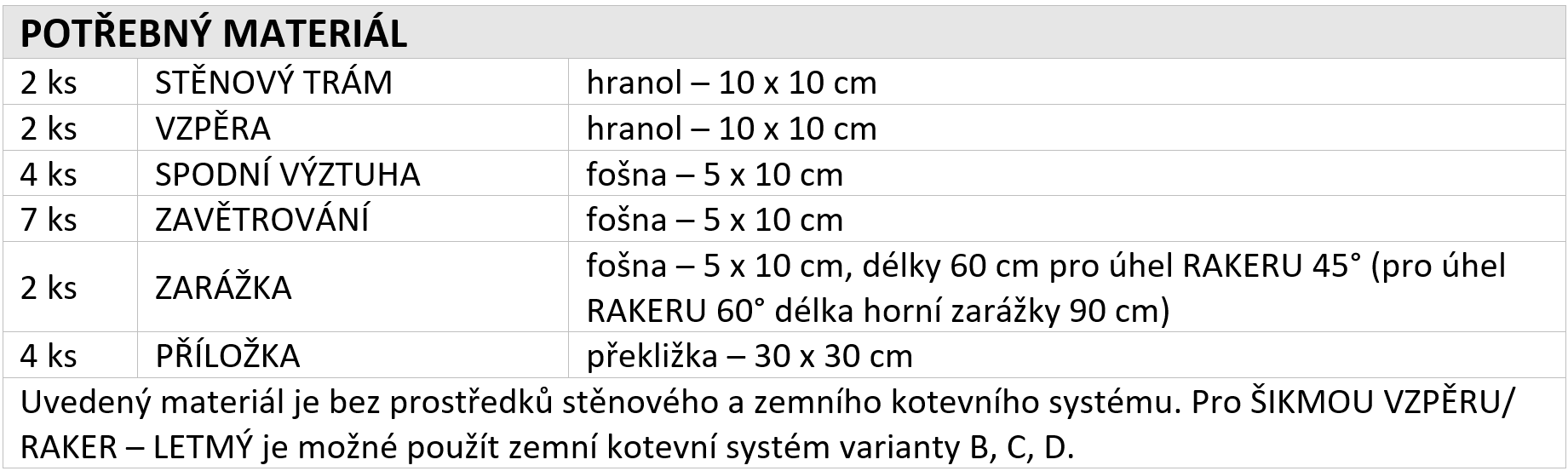

DOPORUČENÝ PRACOVNÍ POSTUP

1. Určit místo instalace sestavy s ohledem na poškozenou konstrukci. Sestava se obvykle staví samostatně, může však být postavena také ve vzájemně zavětrované dvojici sestav.
2. Určit výšku sestavy na základě opěrného bodu (INSERTION POINT).
3. Zvolit požadovaný úhel sestavy.
4. V bezpečném prostoru vytvořit první část sestavy dle následujícího postupu:

1. Změřit a uřezat stěnový trám, vzpěru a spodní výztuhu na potřebnou délku.
   • Pokud má sestava úhel 45°, uřezat stěnový trám s přesahem min.
     75 cm od místa spojení se vzpěrou, aby zůstal dostatečný prostor pro umístění zarážek o délce min. 60 cm.
   • Pokud má sestava úhel 60°, uřezat stěnový trám s přesahem min. 105 cm (používá se zarážka min. délky 90 cm) a zemní trám s přesahem min. 75 cm (používá se zarážka min. délky 60 cm).
   • Označit na stěnovém trámu výšku naměřeného opěrného bodu.
   • Vzdálenost mezi opěrným bodem a spojením mezi stěnovým trámem a spodními výztuhami by neměla být větší než 2 m.
2. Seříznout horní konec vzpěry dle zvoleného úhlu sestavy k vytvoření styčných ploch k zajištění plného kontaktu se stěnovým trámem a zarážkou. Spodní konec vzpěry přizpůsobit typu zemního kotevního systému.
3. Sestavit první část sestavy – stěnový trám, vzpěru, spodní výztuhu:
   • Přiložit vzpěru v požadovaném úhlu k označenému opěrnému bodu a připevnit dvěma hřebíky pod úhlem ke stěnovému trámu.
   • Připevnit horní zarážku požadovaným počtem hřebíků.
   • Zajistit příložkou spojení z jedné strany (příložku umístit na střed opěrného bodu, tzn. do místa dotyku vzpěry a zarážky).
   • Připevnit ve vodorovné pozici spodní výztuhu na spod stěnového trámu.
   • Převrátit sestavu na druhou stranu a připevnit stejným způsobem příložku a spodní výztuhu.
4. Vytvořit vhodný typ zemního kotevního systému. V tomto případě je použitý zemní kotevní systém „Varianty D – PODZEMNÍ PATKA“.
5. Instalovat vytvořenou sestavu na určené místo, vyrovnat do kolmé pozice a spojit se zemním kotevním systémem.
6. Dotáhnout klíny zemního kotevního systému, a tím přitlačit na kontakt stěnový trám k poškozené stěně.
7. Připevnit obě příložky zemního kotevního systému se vzpěrou a klíny zajistit hřebíkem.
8. V případě potřeby zajistit sestavu proti nežádoucímu vertikálnímu pohybu ukotvením opěrného trámu do stěny.

5. V případě potřeby vytvořit další sestavu dle postupu v bodu 4. Max. vzdálenost sestav je 2,4 m od sebe.
6. Spojit sestavy vodorovnými výztuhami a zavětrováním do písmene X.
7. Provést závěrečnou kontrolu funkčnosti ŠIKMÁ VZPĚRA/RAKER – LETMÝ.

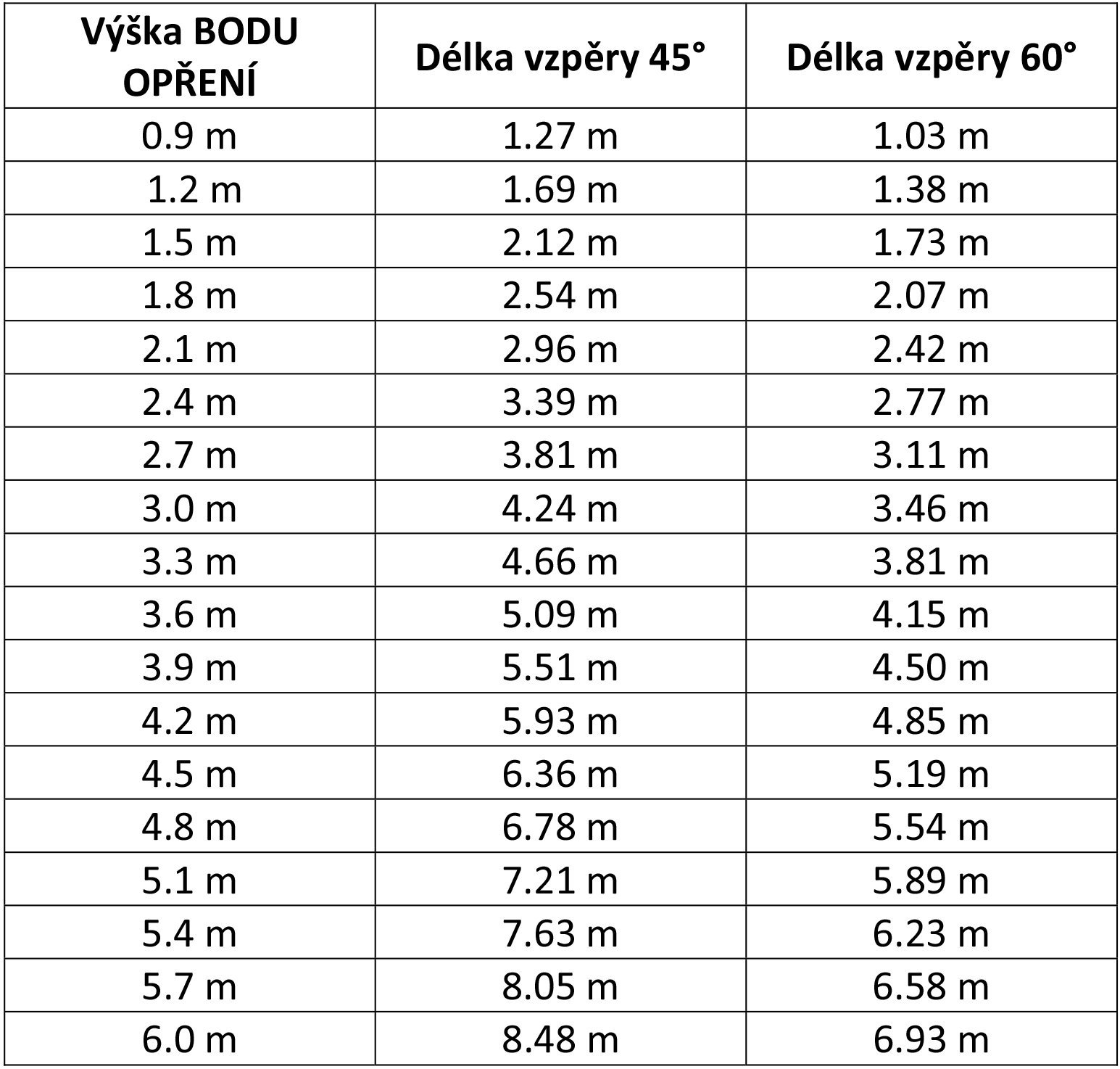

DÉLKY VZPĚR DLE VÝŠKY BODU OPŘENÍ
