GRAFICKÁ PŘÍLOHA

Rescue Shoring
Rescue Shoring

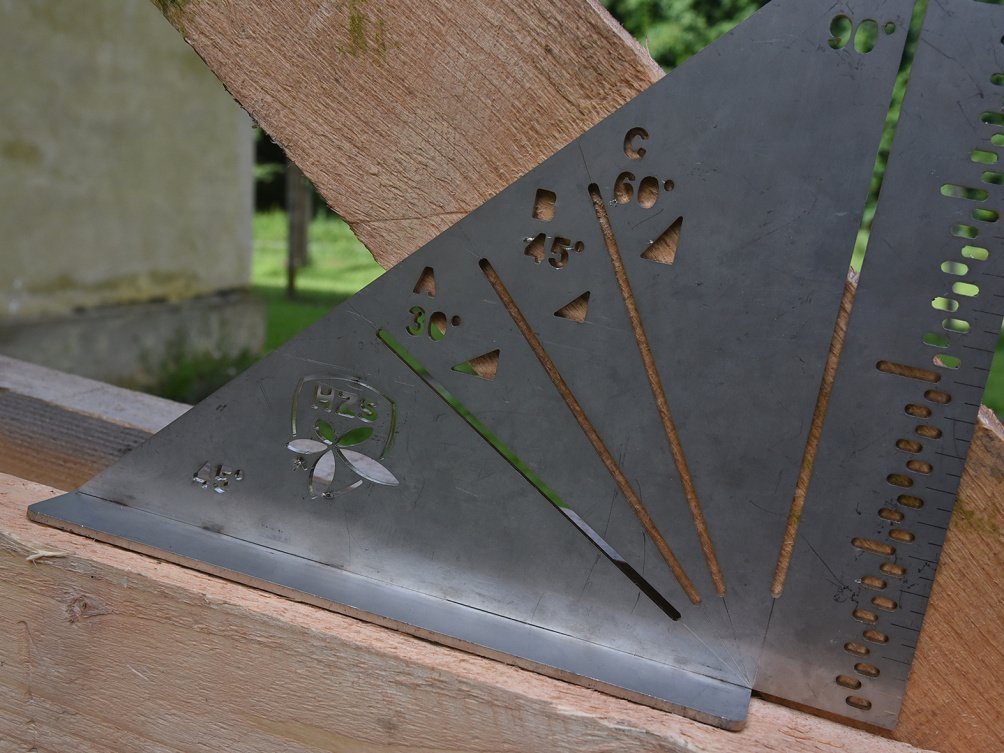

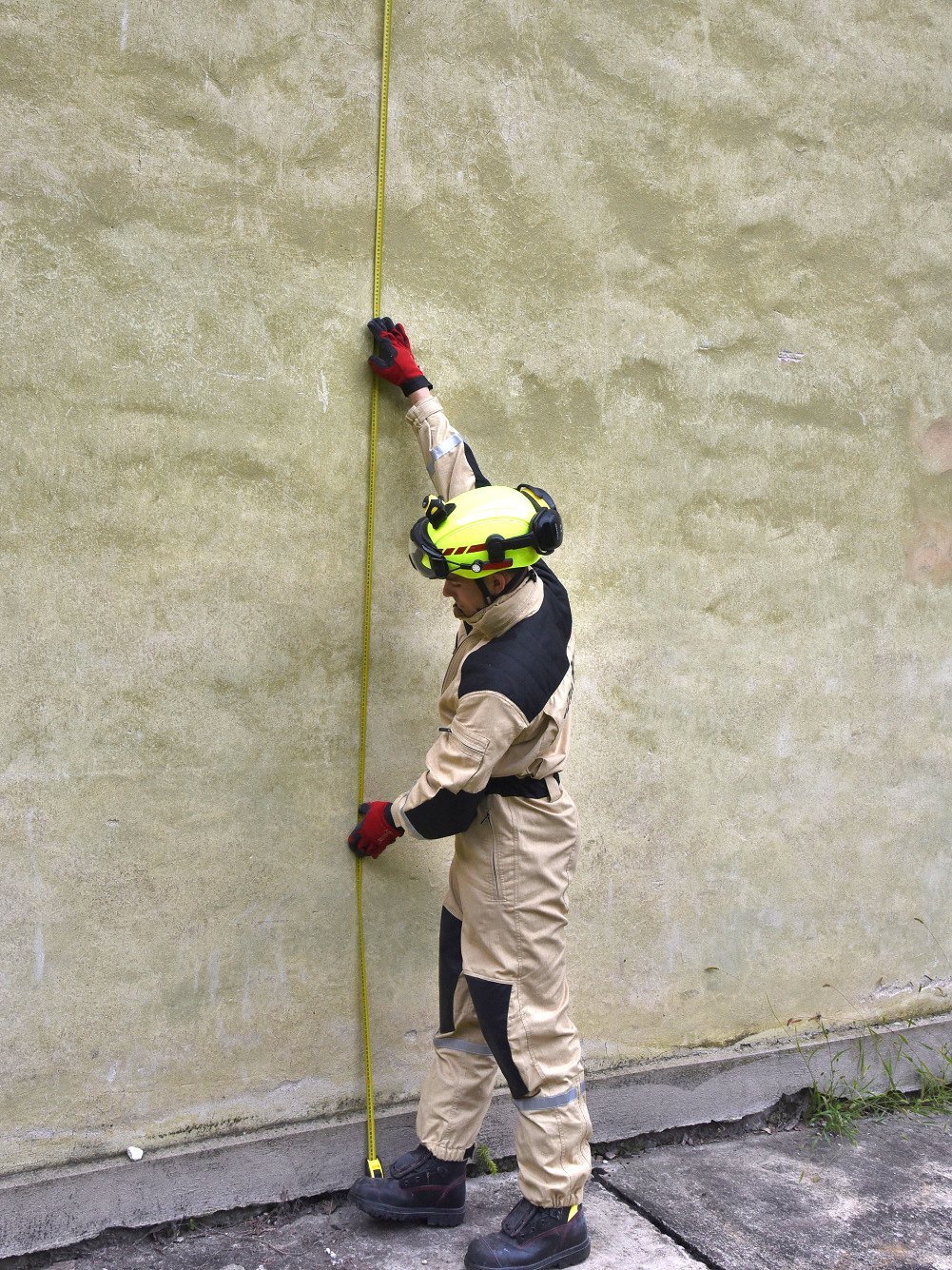

1. Určit výšku sestavy na základě opěrného bodu, nařezat požadovanou délku trámů, seříznout konce vzpěry dle zvoleného úhlu.

Rescue Shoring

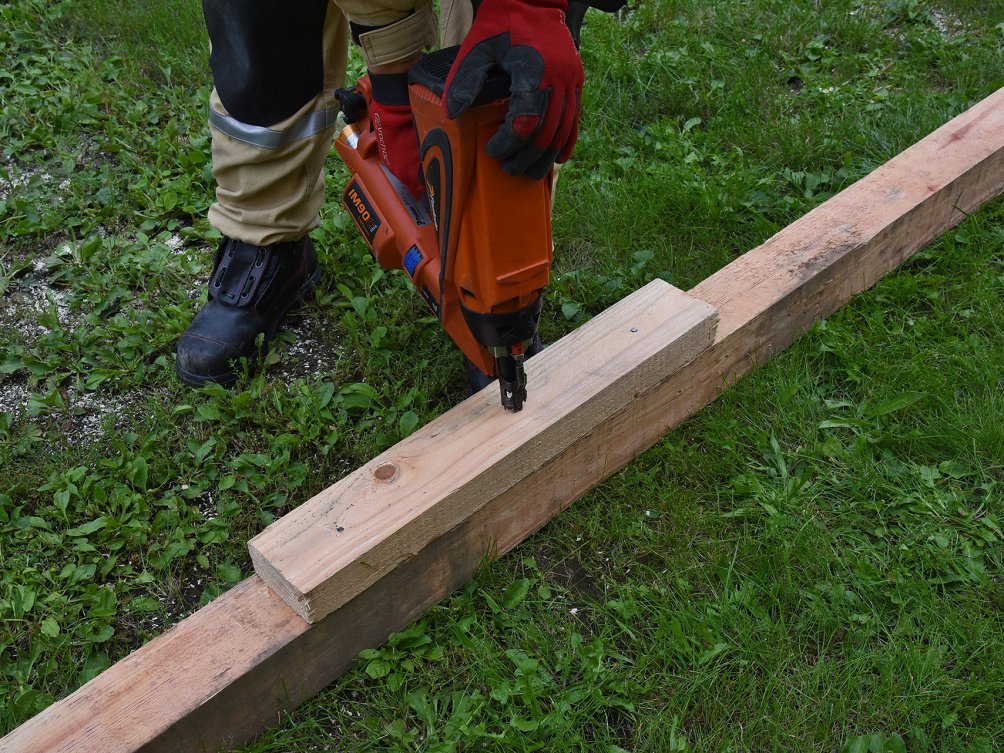

2. Připevnit horní zarážku na stěnový trám ve výšce určeného opěrného bodu.

Rescue Shoring

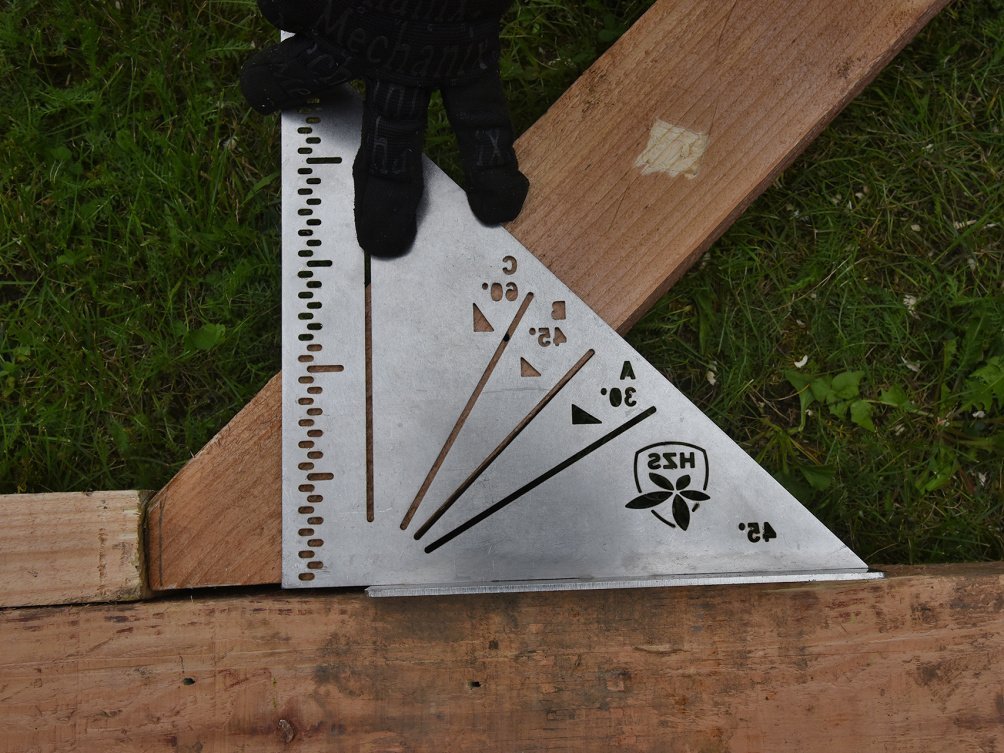

3. Přiložit vzpěru v požadovaném úhlu a připevnit dvěma hřebíky pod úhlem ke stěnovému trámu.

Rescue Shoring

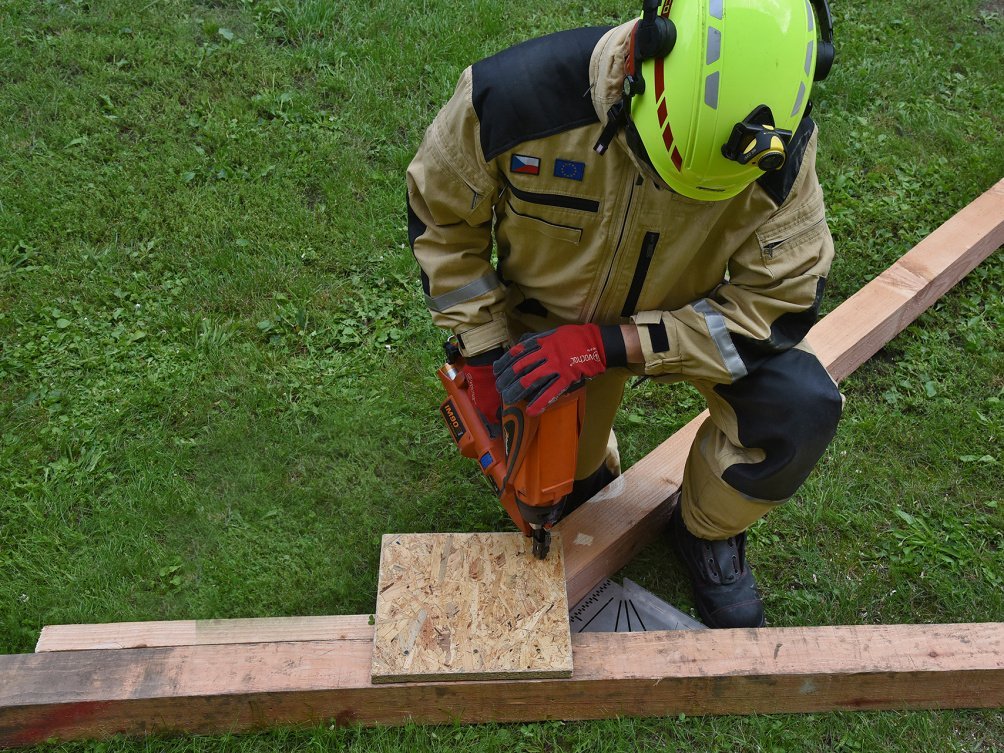

4. Zajistit příložkou spojení z jedné strany.

Rescue Shoring

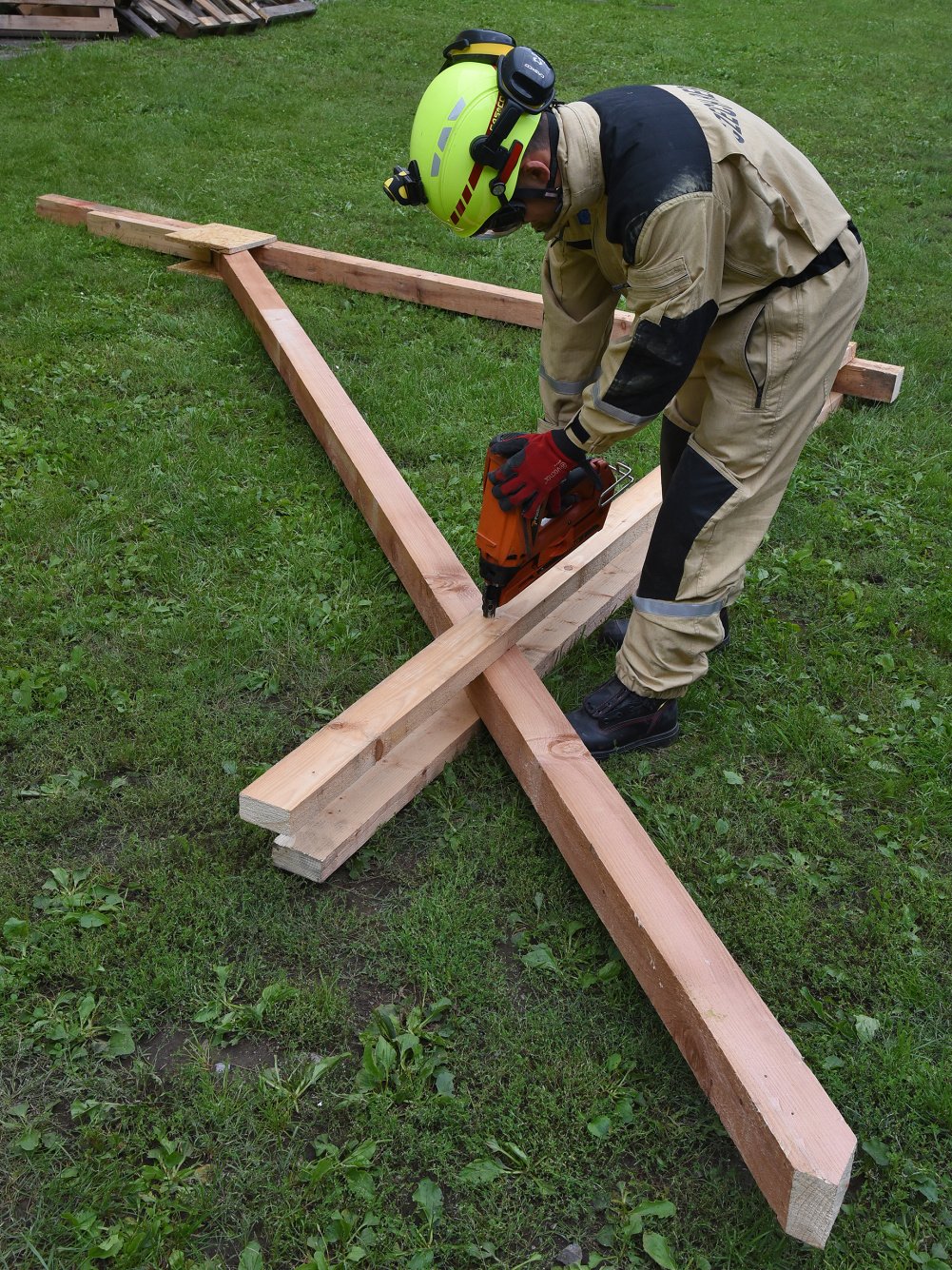

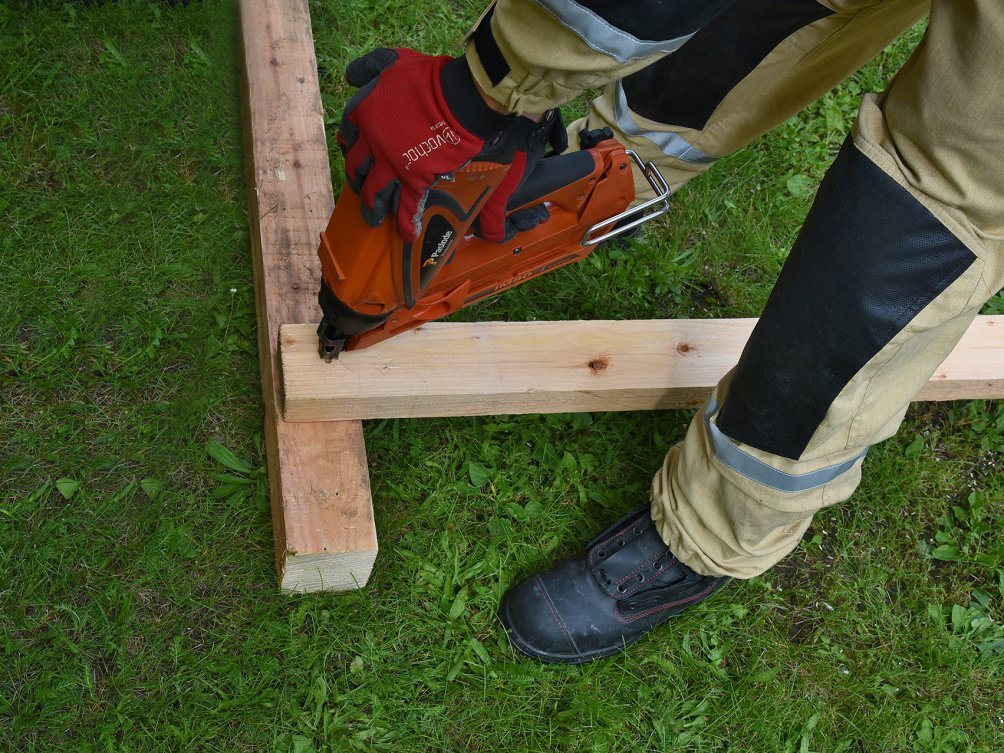

5. Provizorně jedním hřebíkem připevnit spodní výztuhu ke stěnovému trámu a vzpěře.

Rescue Shoring
Rescue Shoring

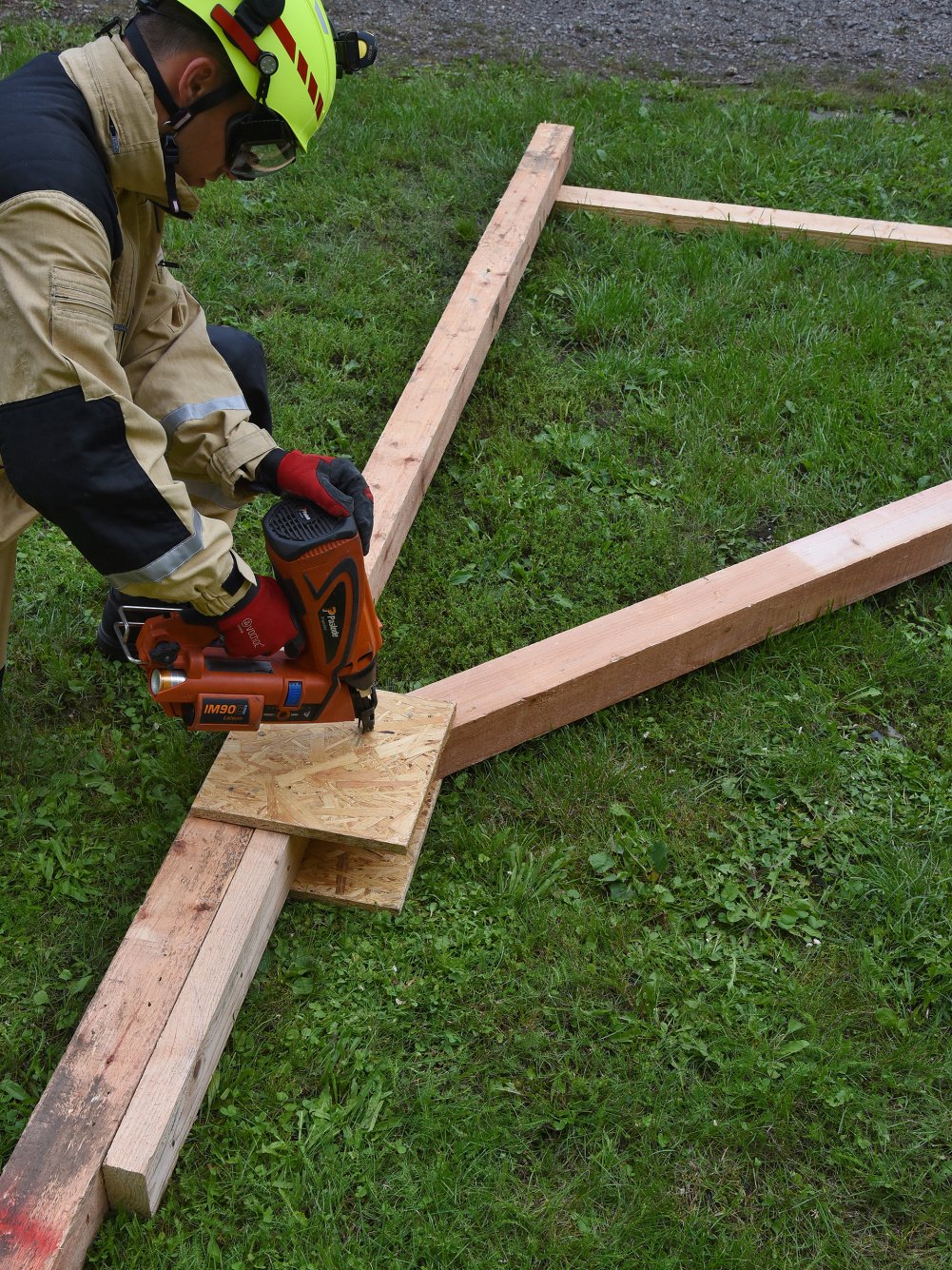

6. Převrátit na druhou stranu a připevnit stejným způsobem příložku a spodní výztuhu.

Rescue Shoring

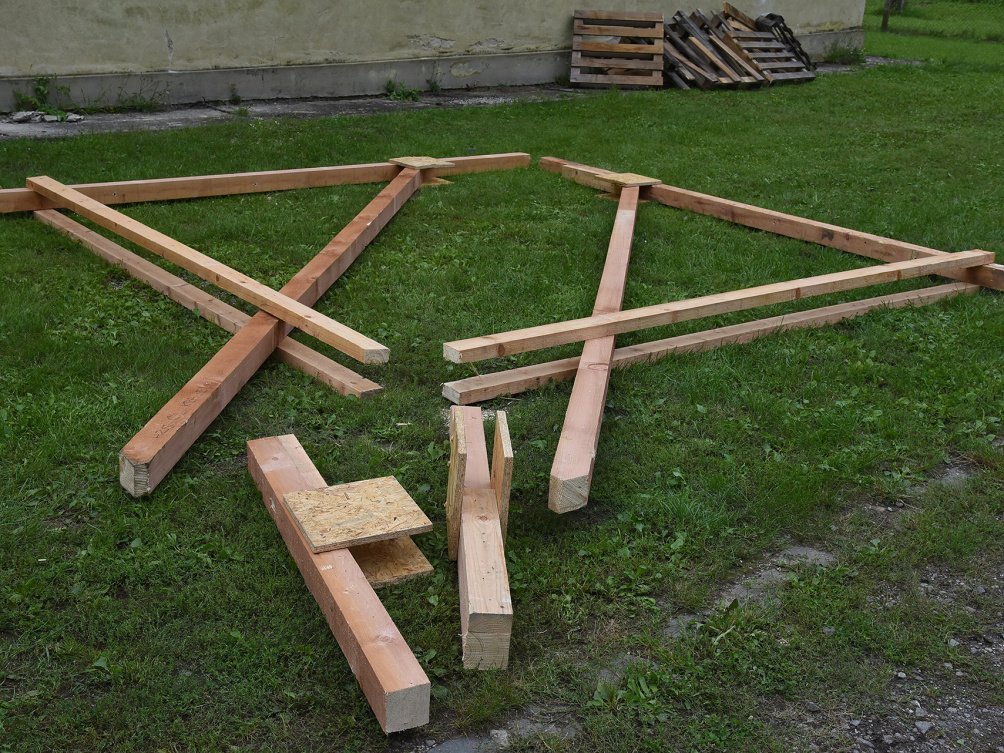

7. V této fázi je vhodné sestavit potřebný počet dalších sestav včetně příslušných zemních kotevních systémů.

Rescue Shoring

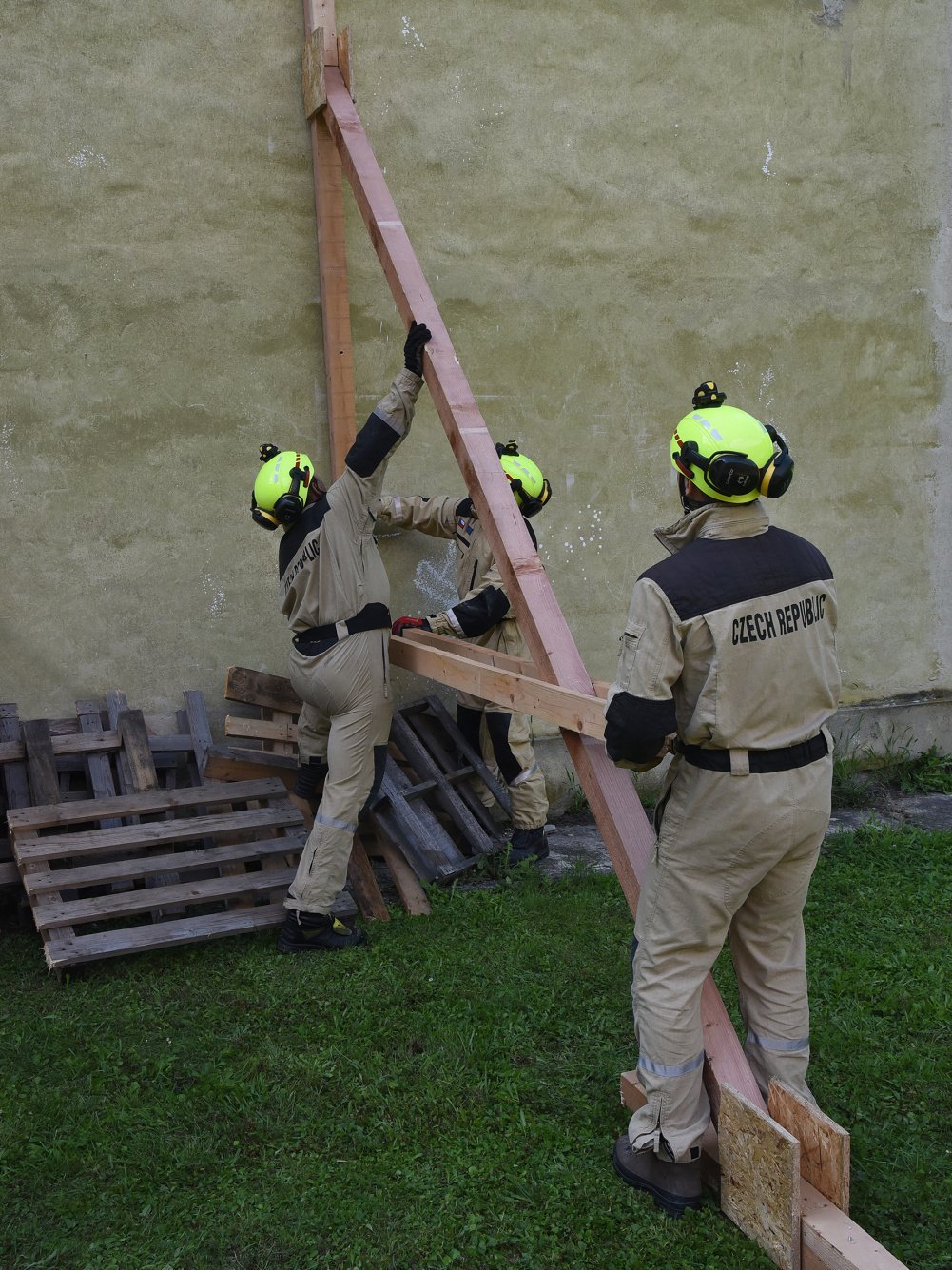

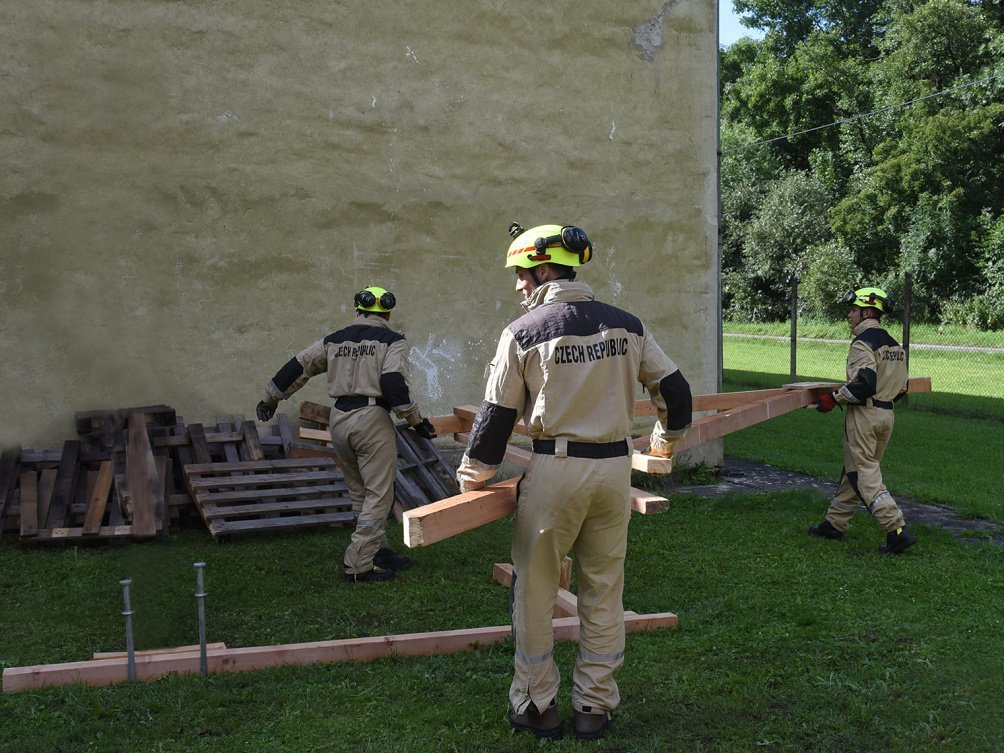

8. Instalovat vytvořenou sestavu na určené místo a vyrovnat do kolmé pozice.

Rescue Shoring

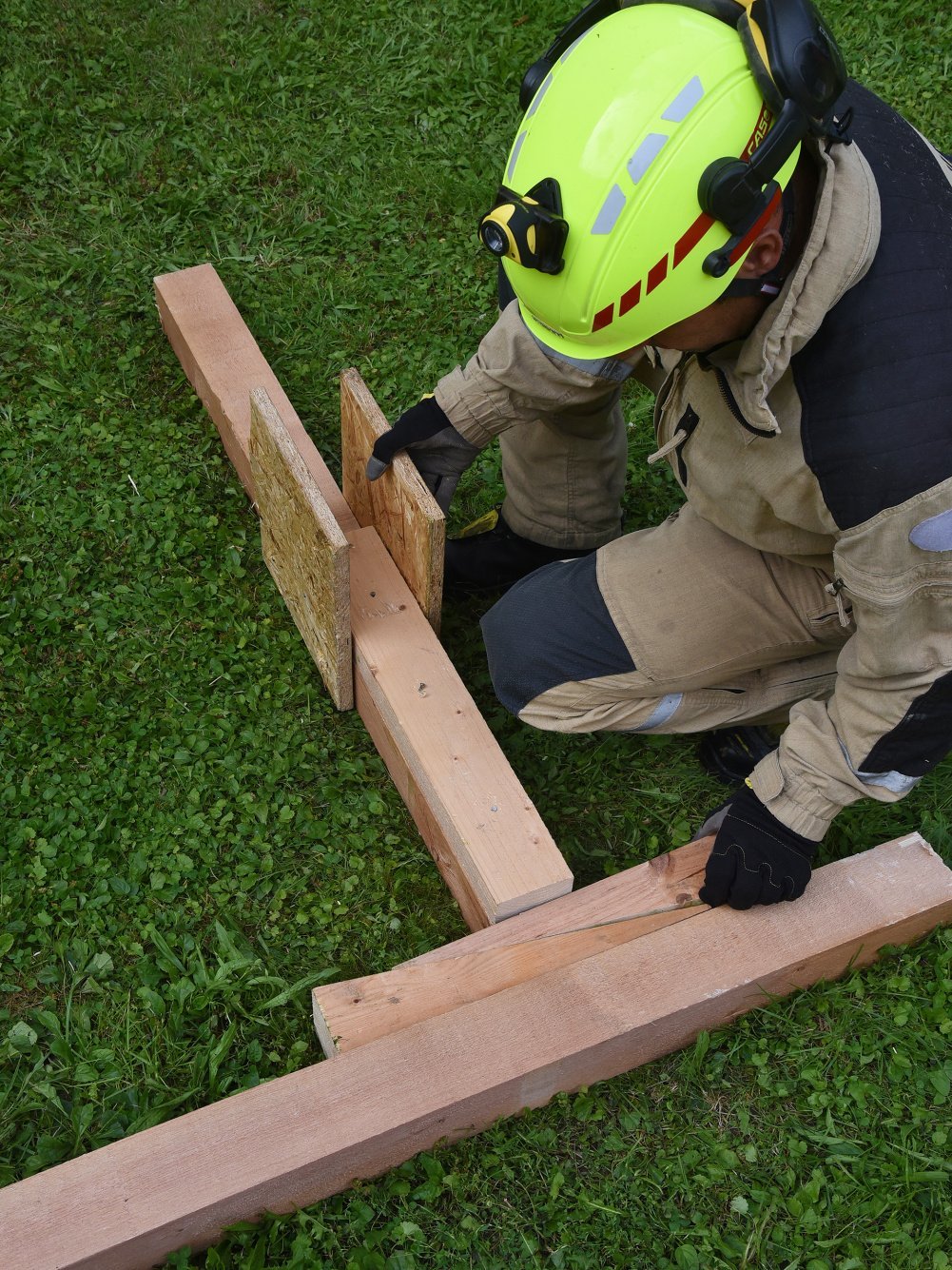

9. Umístit zemní kotevní systém na určené místo.

Rescue Shoring

10. Spojit sestavu se zemním kotevním systémem.

Rescue Shoring
Rescue Shoring

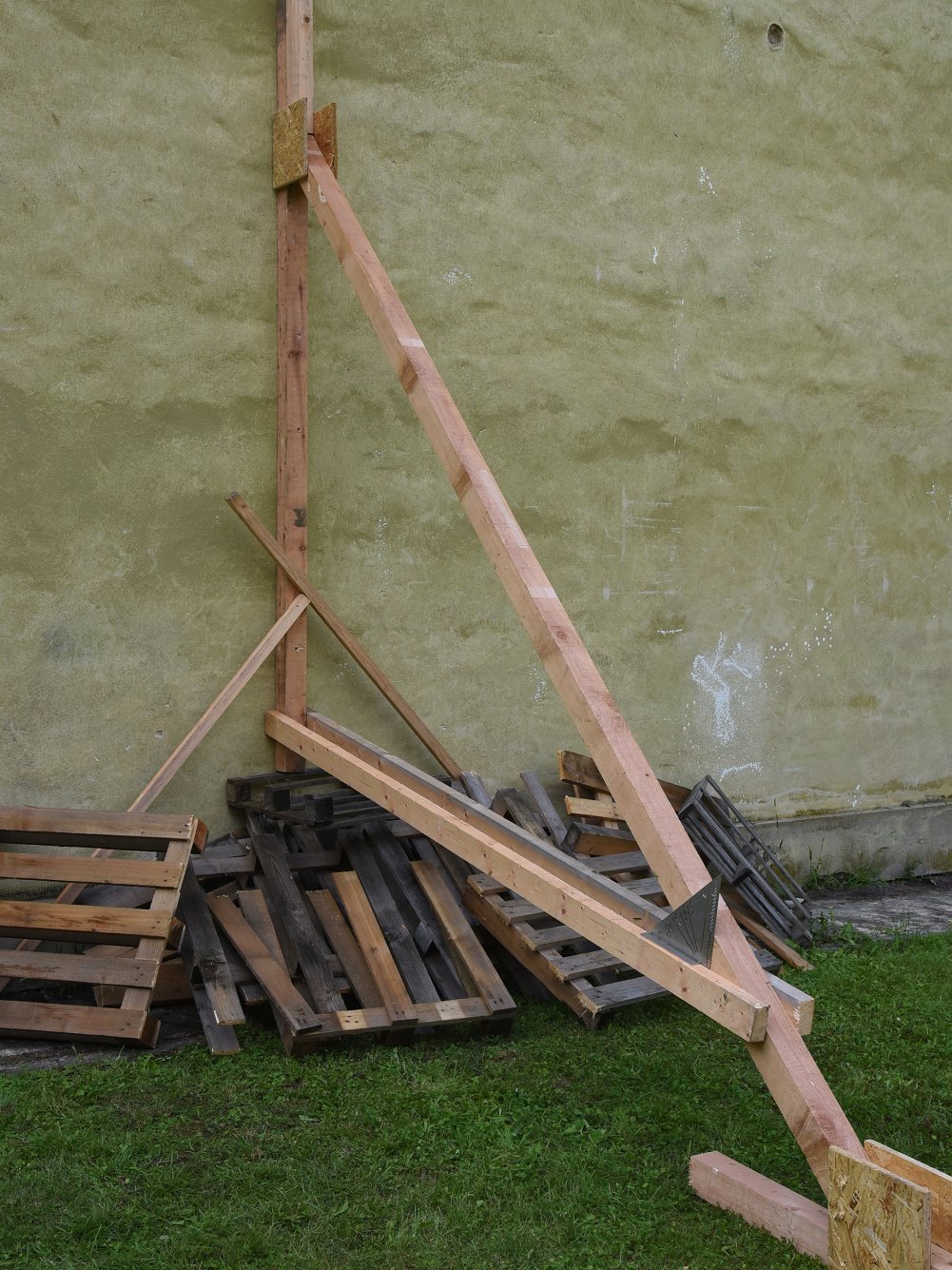

11. Dotáhnout klíny u kotevního systému. Úhel spojení spodní výztuhy a vzpěry musí být větší než 30°.

Rescue Shoring

12. V případě potřeby uvolnit, pozičně upravit a následně přitlačit obě spodní výztuhy proti zdi.

Rescue Shoring

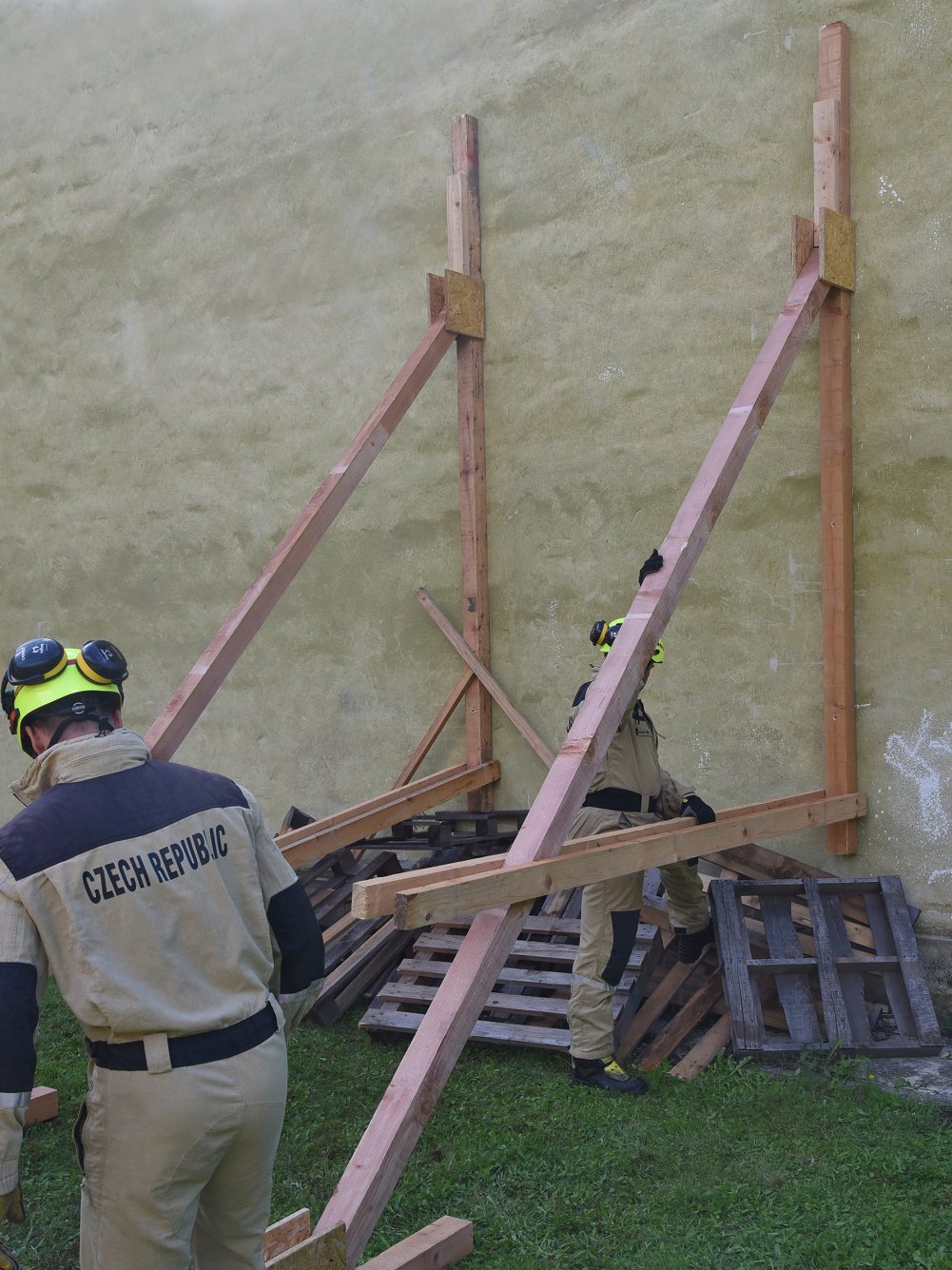

13. Dle stejného postupu instalovat další sestavu.

Rescue Shoring

14. Přidat středovou výztuhu z obou stran, pokud je vzpěra delší než 3,5 m.

Rescue Shoring

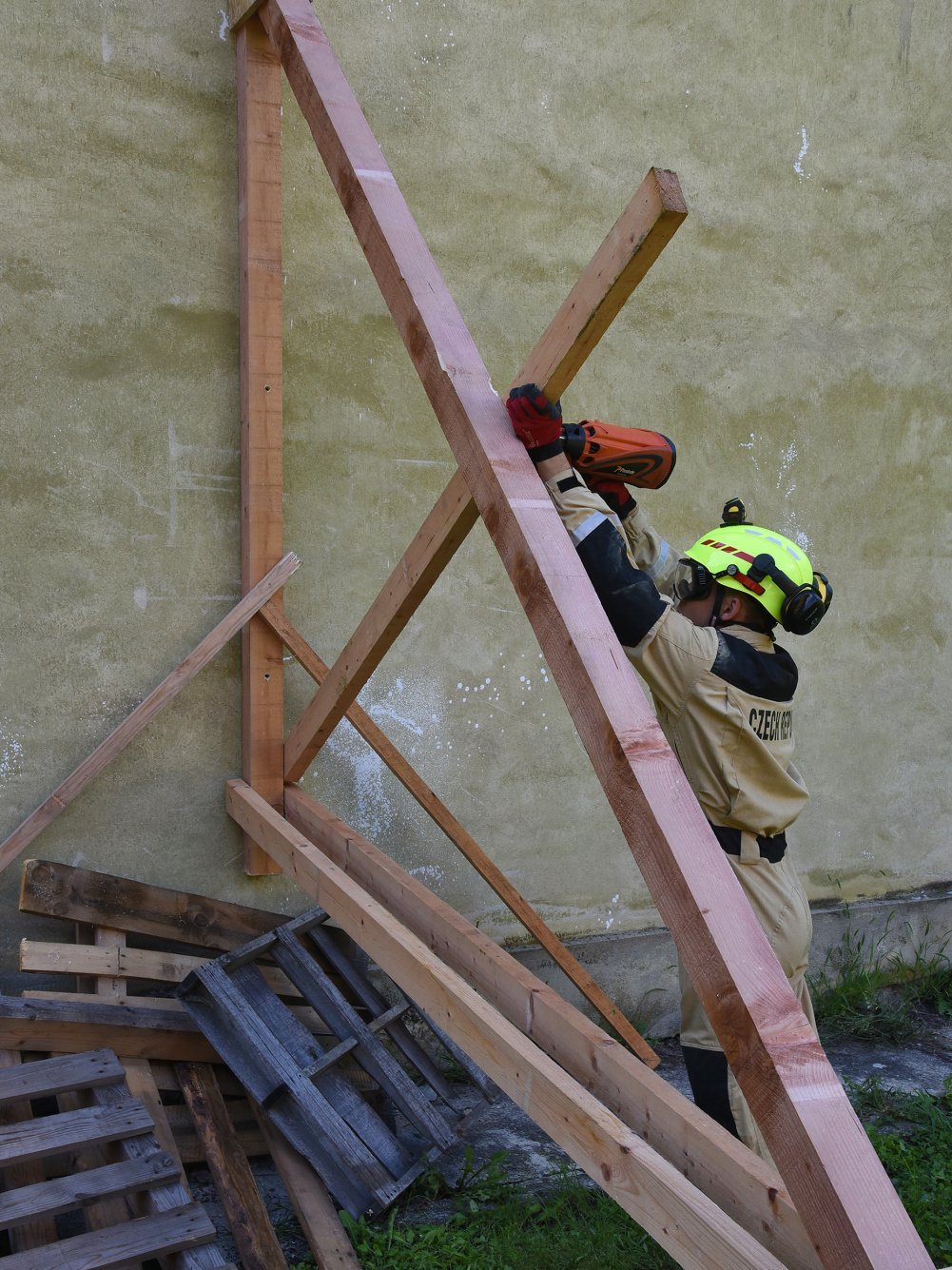

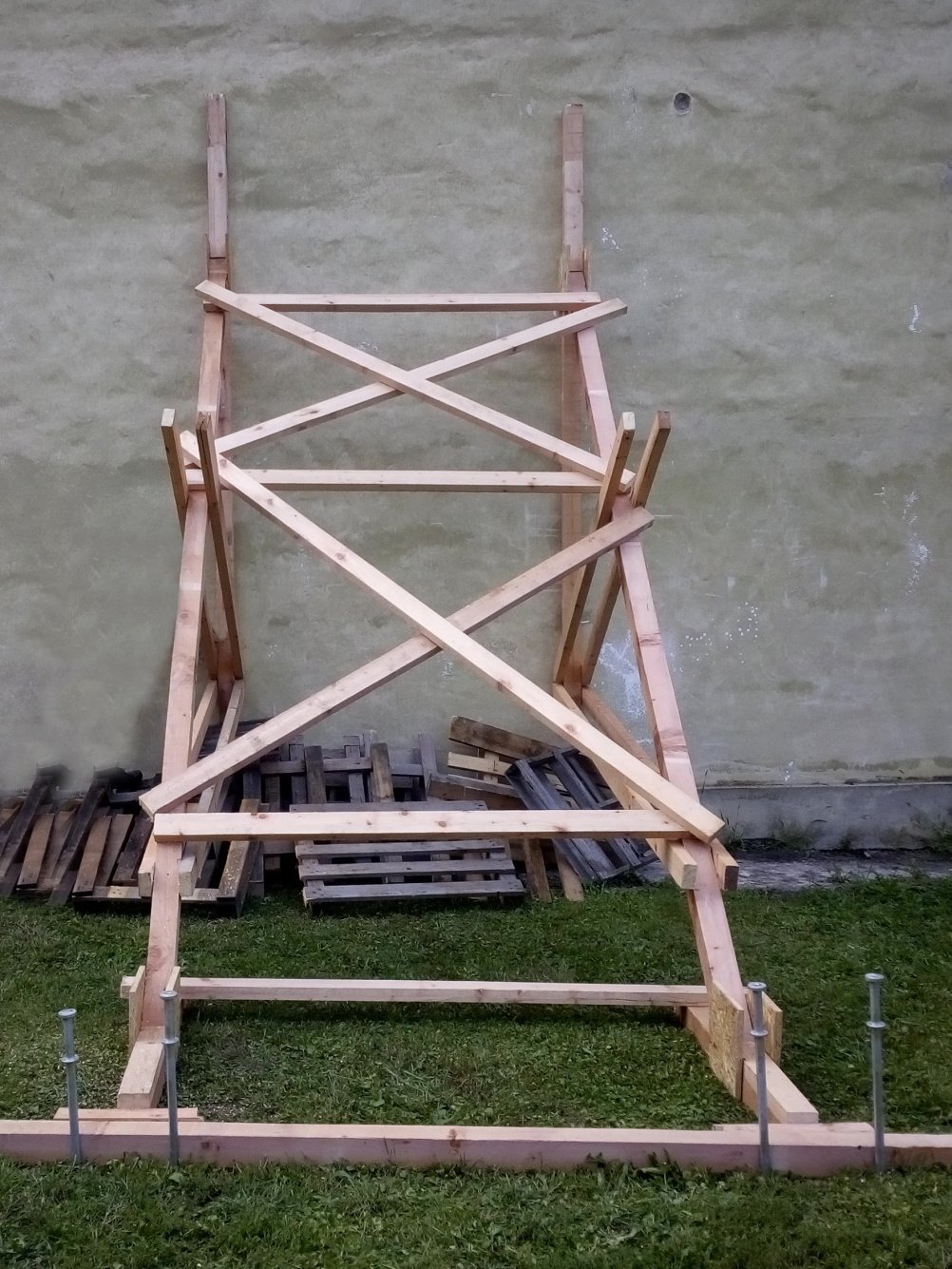

15. Spojit sestavy vodorovným a úhlopříčným zavětrováním do písmene X.

Rescue Shoring
Rescue Shoring

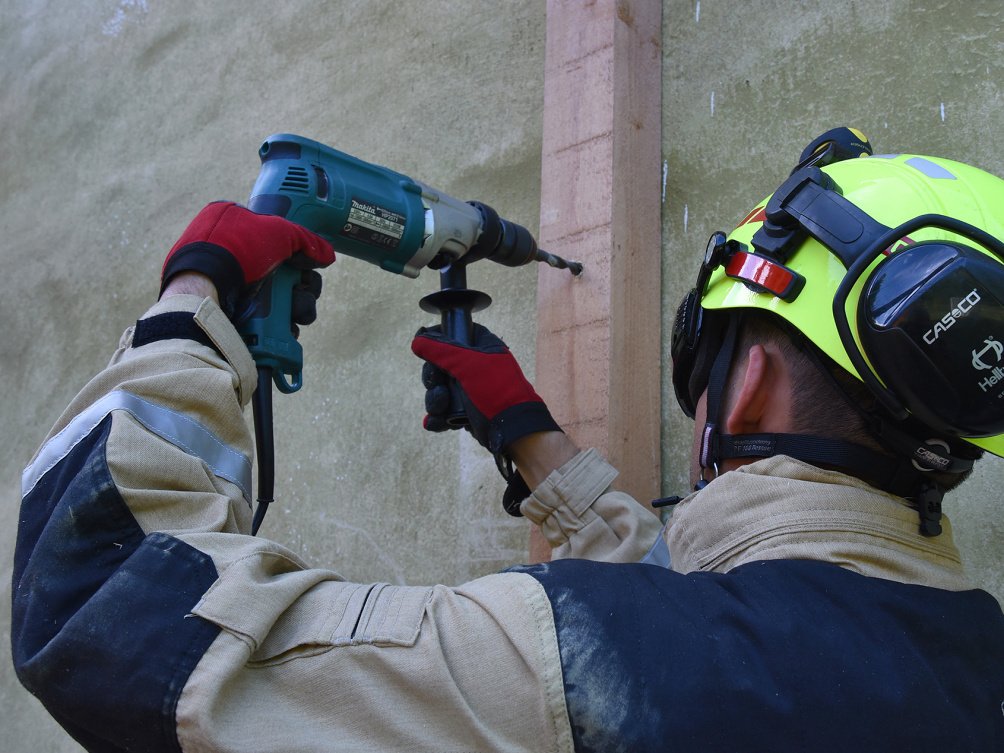

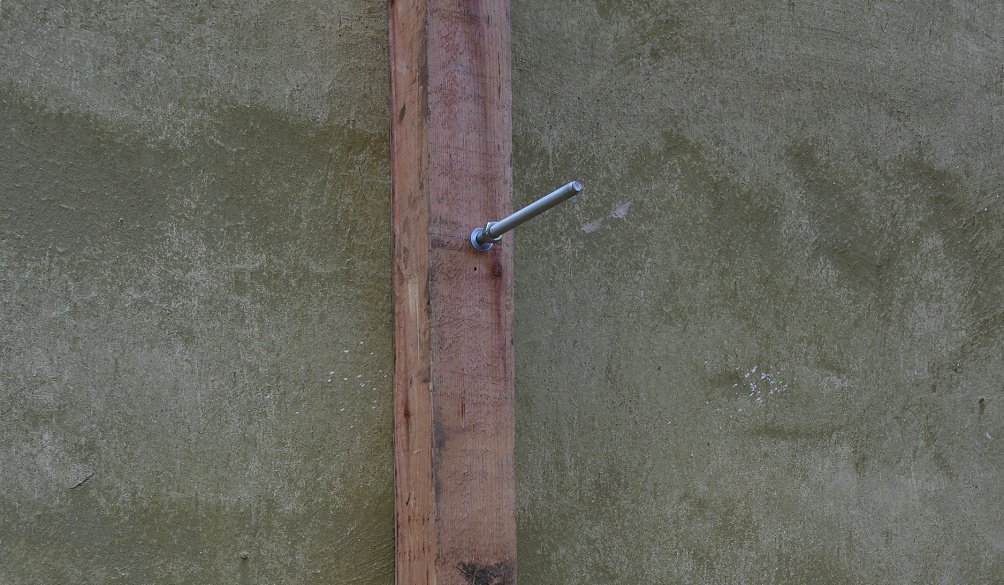

16. Zajistit sestavu proti nežádoucímu vertikálnímu pohybu ukotvením opěrného trámu do stěny.

Rescue Shoring
Rescue Shoring

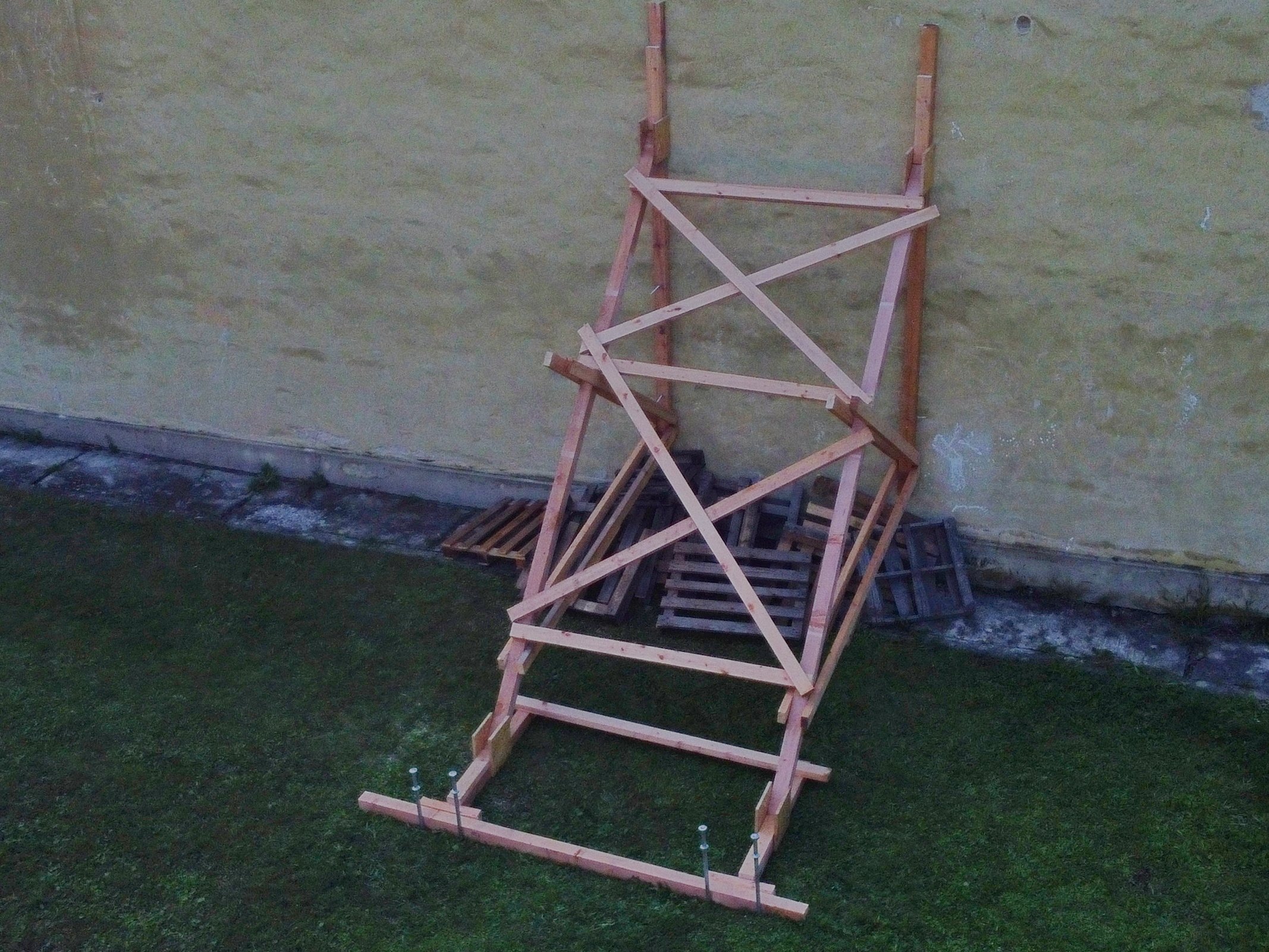

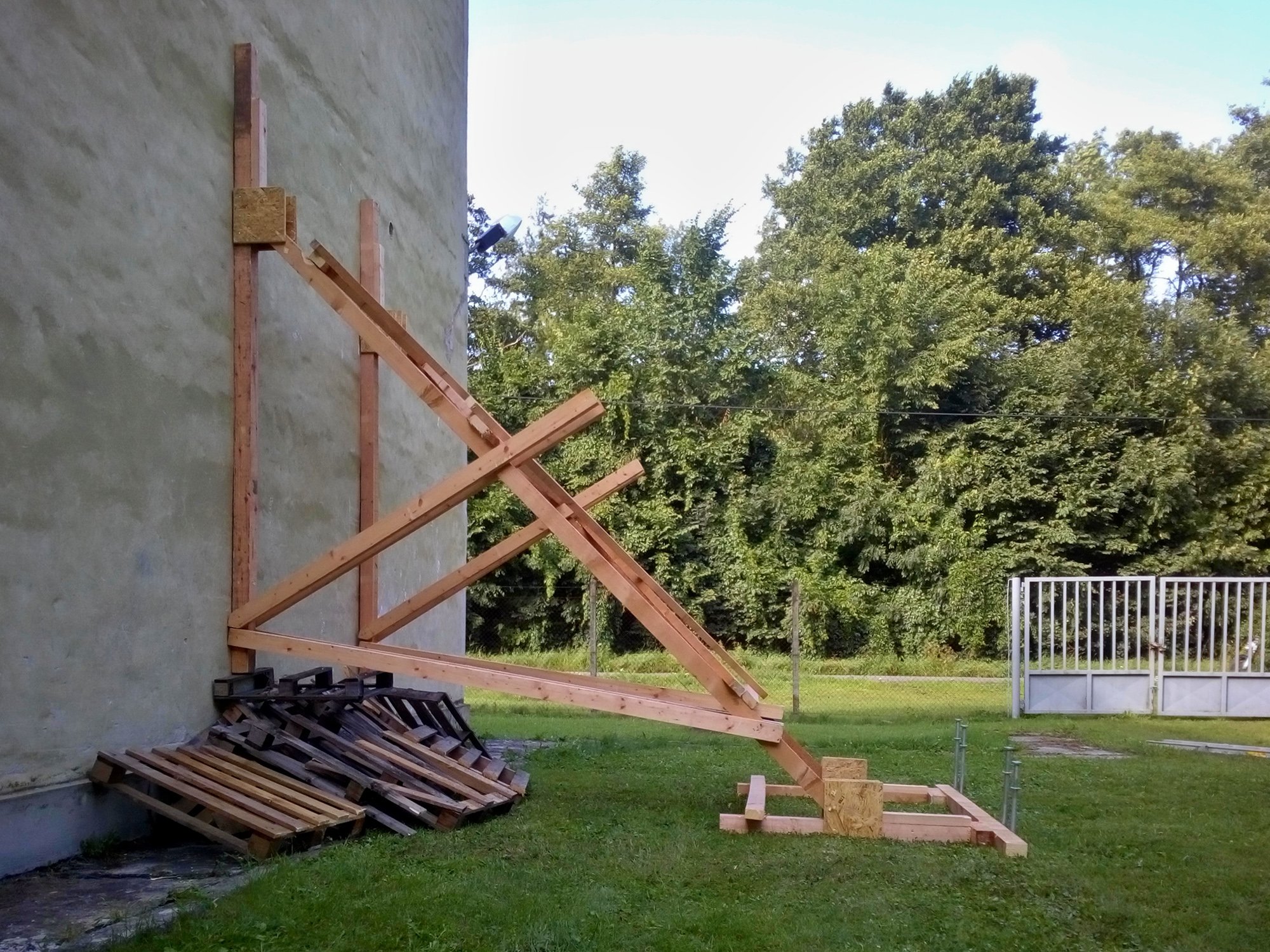

17. Provést závěrečnou kontrolu funkčnosti RAKER VZPĚRY – NAD PŘEKÁŽKOU.
