Stabilizace nakloněných/poškozených svislých konstrukcí, kde není rovný povrch nebo se u stěny nachází překážka.
| STABILIZACE SVISLÝCH KONSTRUKCÍ | TŘÍDA 3 |
| Nosnost ŠIKMÉ VZPĚRY/RAKER – 1000 kg |
| max. výška 5 m, úhel 45°–60° |

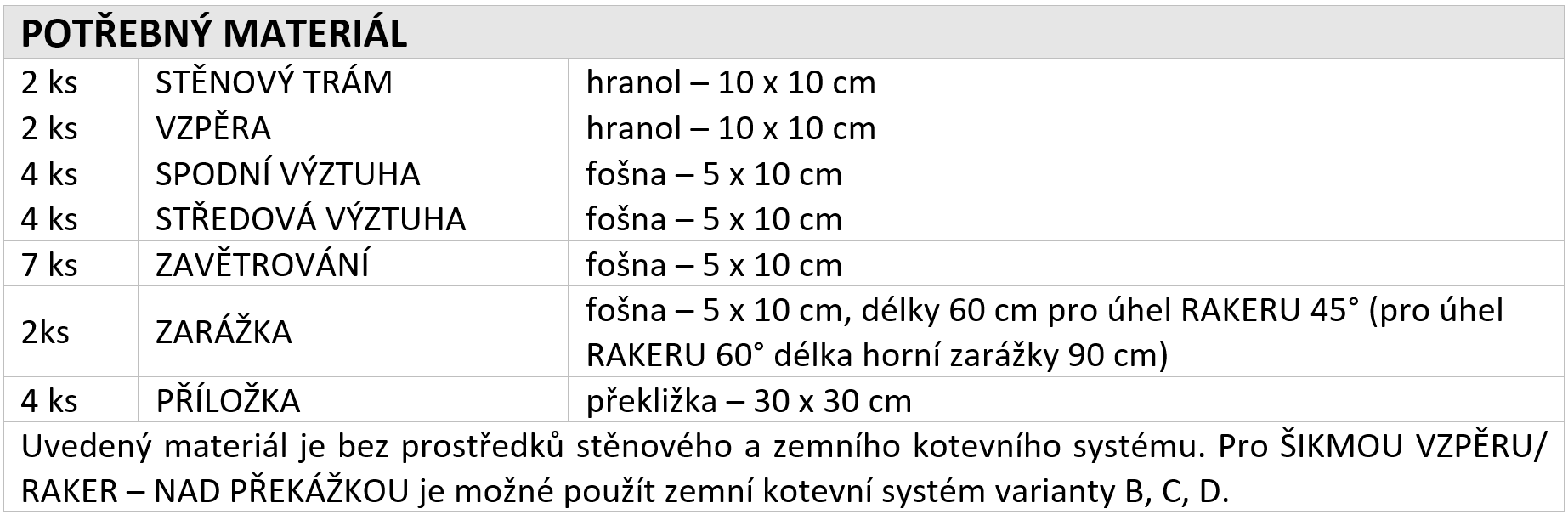

DOPORUČENÝ PRACOVNÍ POSTUP
- Určit místo instalace sestavy s ohledem na poškozenou konstrukci.
- V případě potřeby zajistit nebezpečný prostor dočasnou RAKER VZPĚROU – LETMOU.
- Odstranit nezbytné množství suti k instalaci sestavy.
- Určit výšku sestavy na základě pozice opěrného bodu (INSERTION POINT).
- Zvolit požadovaný úhel sestavy.
- V bezpečném prostoru vytvořit první část sestavy dle následujícího postupu:
- Změřit a uřezat stěnový trám, vzpěru a spodní výztuhu na potřebnou délku:
- Pokud má sestava úhel 45°, uřezat stěnový trám s přesahem min. 75 cm od místa spojení se vzpěrou, aby zůstal dostatečný prostor pro umístění zarážek o délce min. 60 cm.
- Pokud má sestava úhel 60°, uřezat stěnový trám s přesahem min. 105 cm (používá se zarážka min. délky 90 cm) a zemní trám s přesahem min. 75 cm (používá se zarážka min. délky 60 cm).
- Označit na stěnovém trámu výšku naměřeného opěrného bodu.
- Seříznout horní konec vzpěry dle zvoleného úhlu vzpěry k vytvoření styčných ploch k zajištění plného kontaktu se stěnovým trámem a zarážkou. Spodní konec vzpěry přizpůsobit typu zemního kotevního systému.
- Sestavit první část sestavy – stěnový trám, vzpěru, spodní výztuhu.
- Přiložit vzpěru v požadovaném úhlu k označenému opěrnému bodu a připevnit dvěma hřebíky pod úhlem ke stěnovému trámu.
- Připevnit horní zarážku požadovaným počtem hřebíků.
- Zajistit příložkou spojení z jedné strany (příložku umístit na střed opěrného bodu, tzn. do místa dotyku vzpěry a zarážky).
- Provizorně jedním hřebíkem připevnit spodní výztuhu ke stěnovému trámu a vzpěře v úhlu dle kompozice vzpěry. POZOR! Spodní výztuhu umísťujeme co nejníže na obou prvcích, úhel mezi vzpěrou a spodní výztuhou nesmí být menší než 30°.
- Převrátit na druhou stranu a připevnit stejným způsobem příložku a spodní výztuhu.
- Vytvořit vhodný typ zemního kotevního systému. V tomto případě je použitý zemní kotevní systém „Varianty B – nad překážkou“.
- Instalovat vytvořenou sestavu na určené místo, vyrovnat do kolmé pozice (možno provést zajištění proti pádu např. pomocí „nožiček“) a spojit se zemním kotevním systémem.
- Dotáhnout klíny zemního kotevního systému a tím přitlačit na kontakt stěnový trám k poškozené stěně v místě opěrného bodu.
- V případě potřeby uvolnit, pozičně upravit a následně přitlačit obě spodní výztuhy proti zdi tak, aby spodní konec stěnového trámu doléhal k poškozené stěně (v případě potřeby vymezit volný prostor).
- Připevnit obě příložky zemního kotevního systému se vzpěrou.
- Zemní kotevní systém zajistit příložkou opěrný hranol a zemní trám.
- Pokud je vzpěra delší než 3,5 m, přidat středovou výztuhu z obou stran.
- Vytvořit potřebný počet dalších sestav dle postupu v bodu 6. Maximální vzdálenost sestav je 2,4 m od sebe.
- Spojit sestavy vodorovným a úhlopříčným zavětrováním do písmene X.
- Provést závěrečnou kontrolu funkčnosti ŠIKMÁ VZPĚRA/RAKER – NAD PŘEKÁŽKOU.

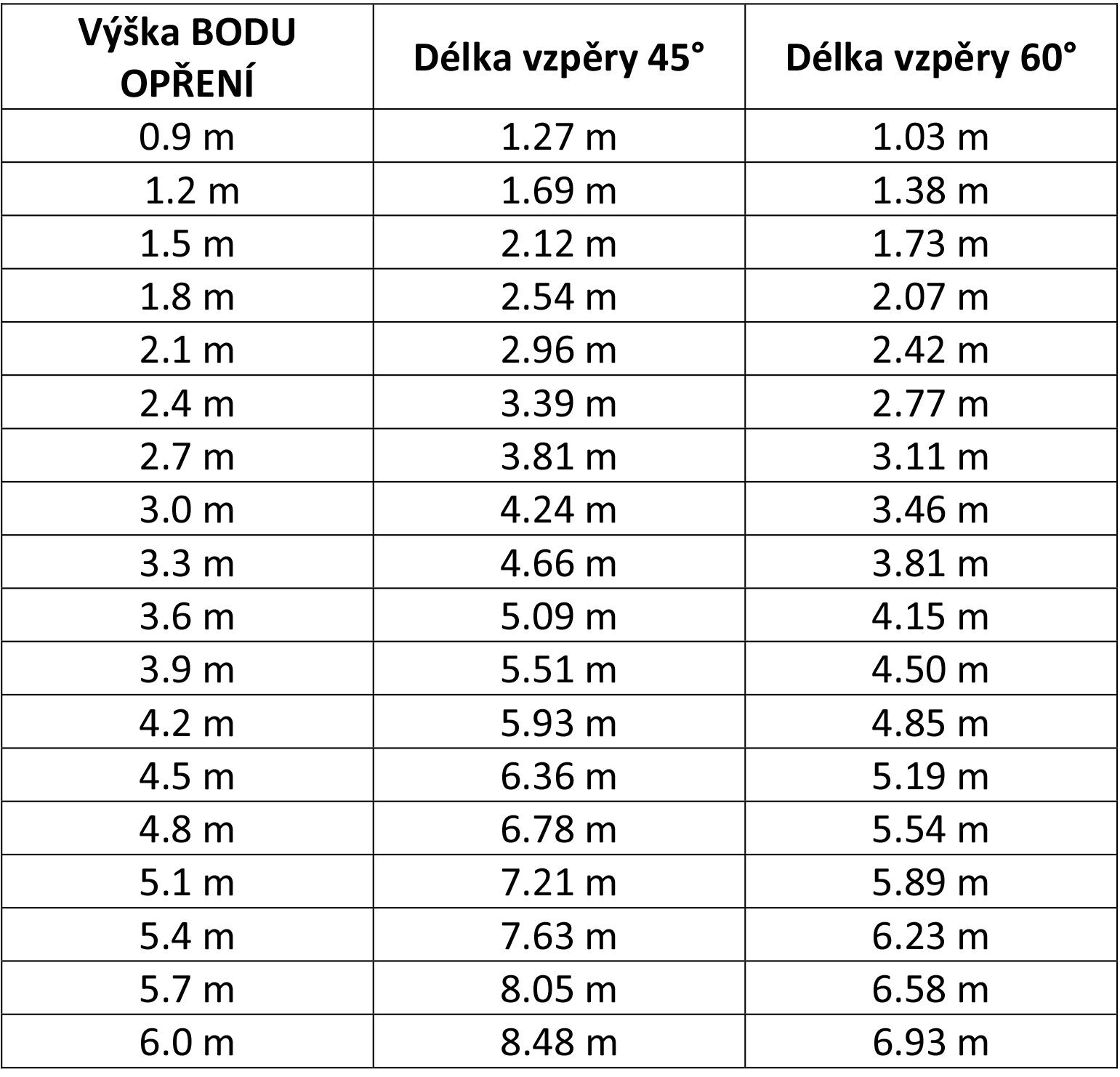

DÉLKY VZPĚR DLE VÝŠKY BODU OPŘENÍ
