GRAFICKÁ PŘÍLOHA

Rescue Shoring
Rescue Shoring

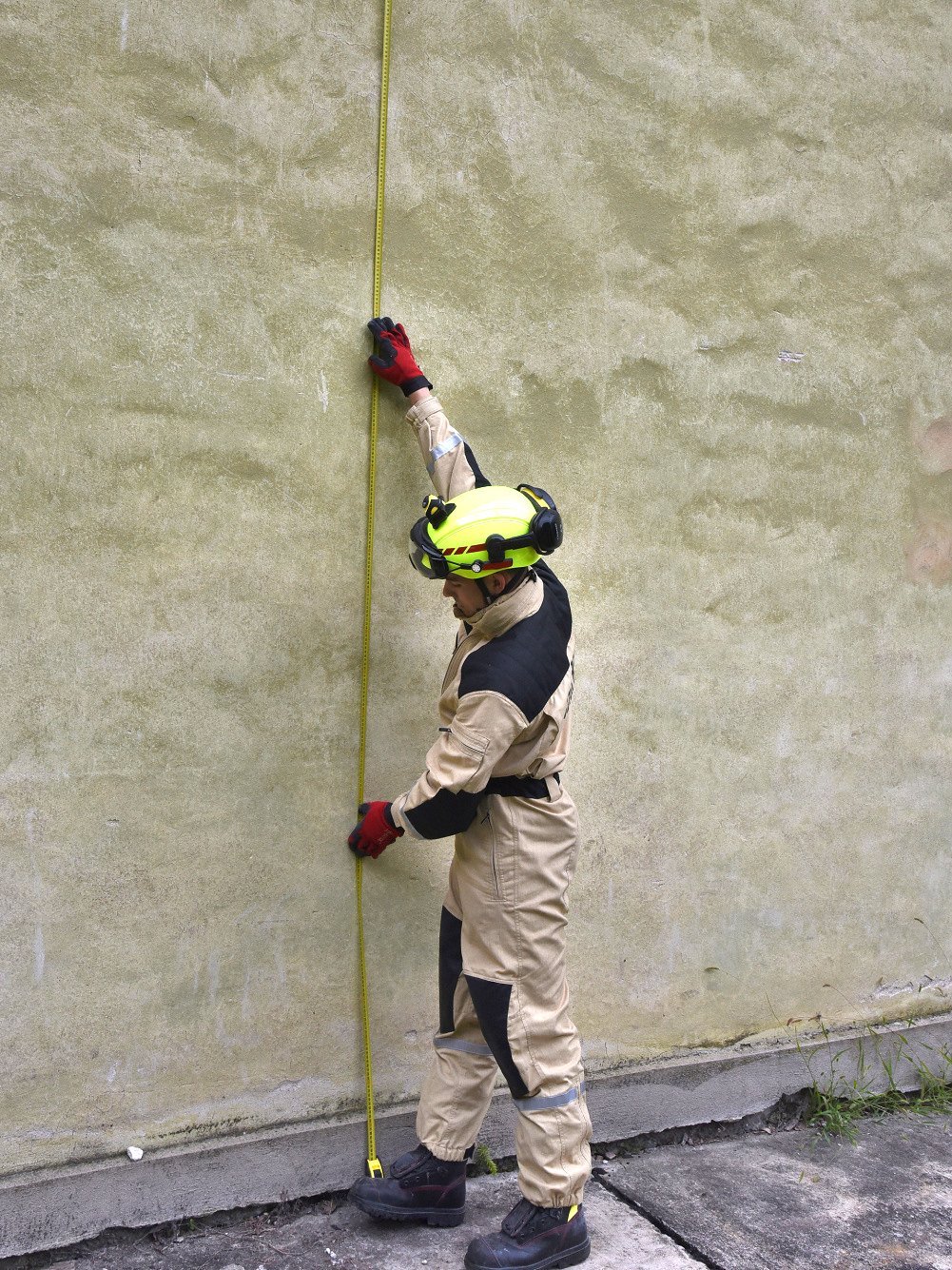

1. Určit výšku sestavy na základě pozice opěrného bodu, nařezat požadovanou délku trámů, seříznout konce vzpěry dle zvoleného úhlu.

Rescue Shoring

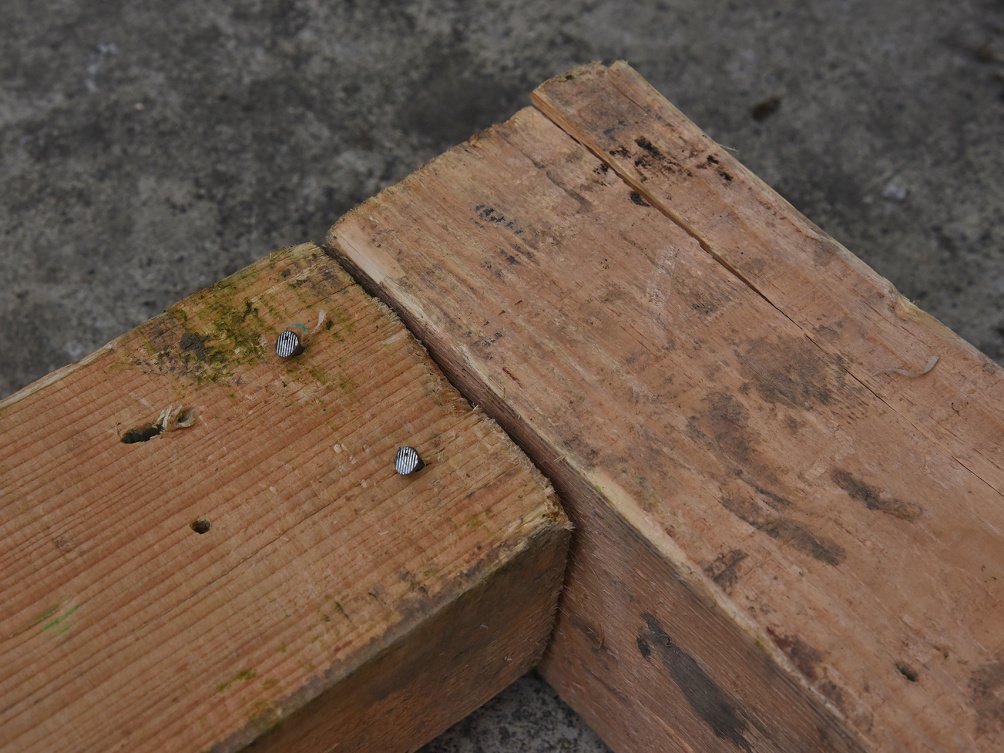

2. Dvěma hřebíky pod úhlem připevnit zemní trám ke stěnovému v pravoúhlé pozici.

Rescue Shoring

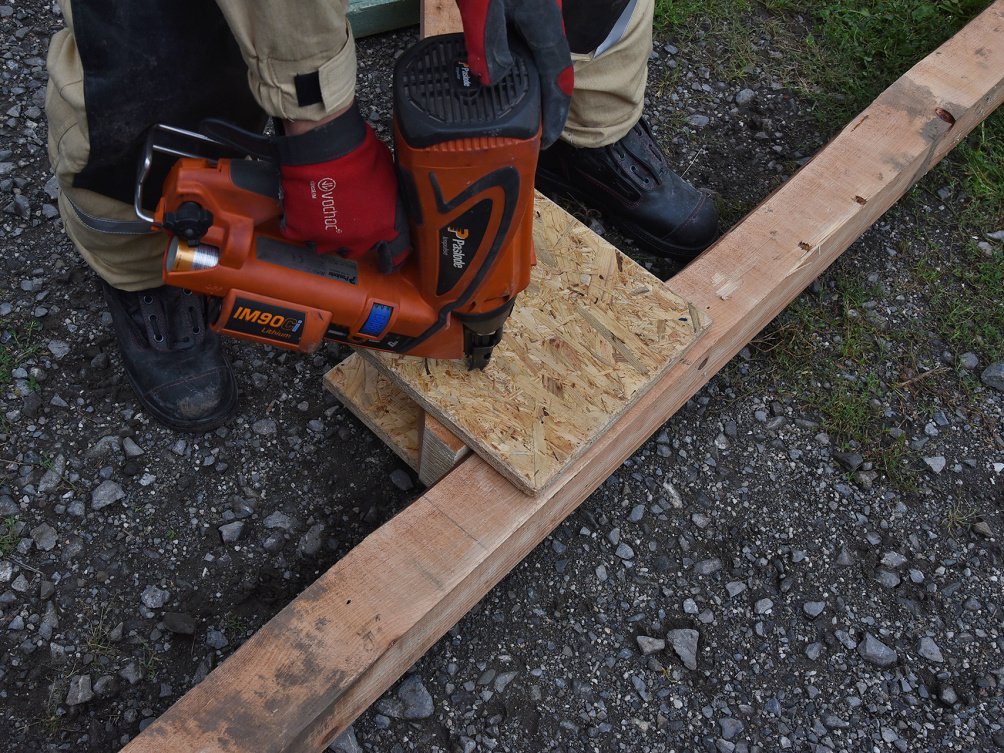

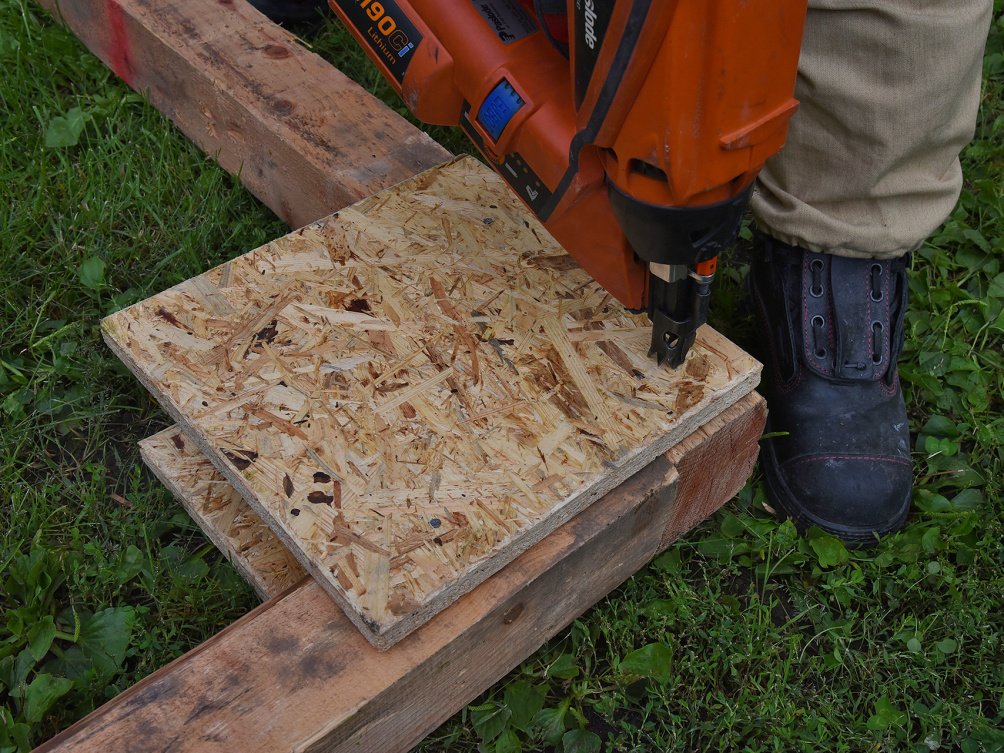

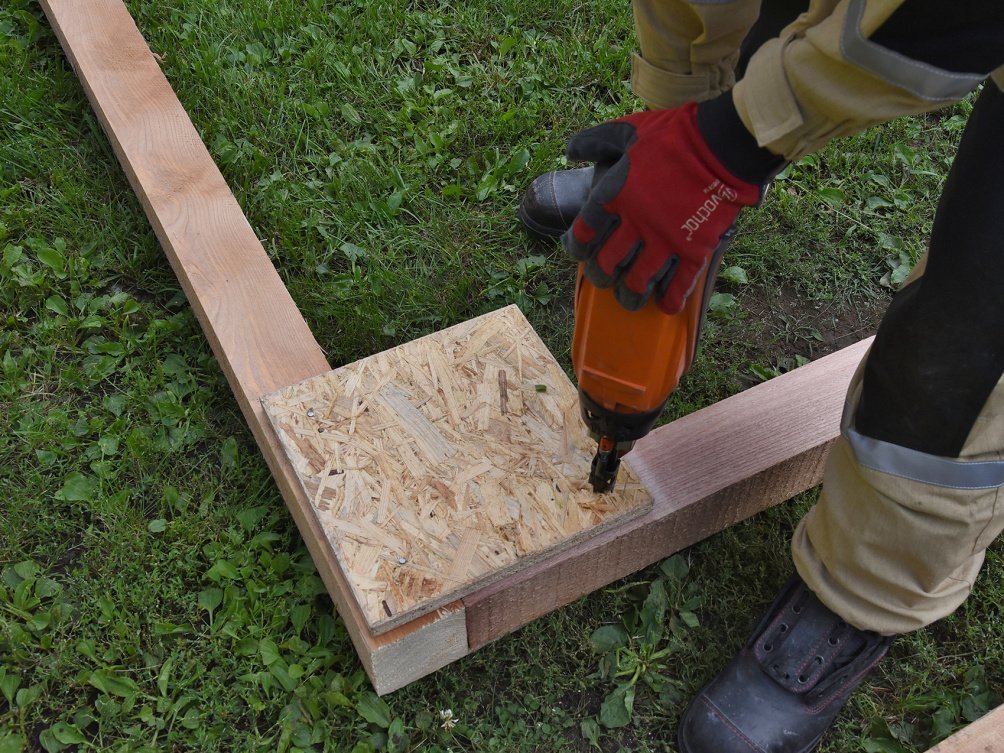

3. Zajistit příložkou spojení z jedné strany.

Rescue Shoring

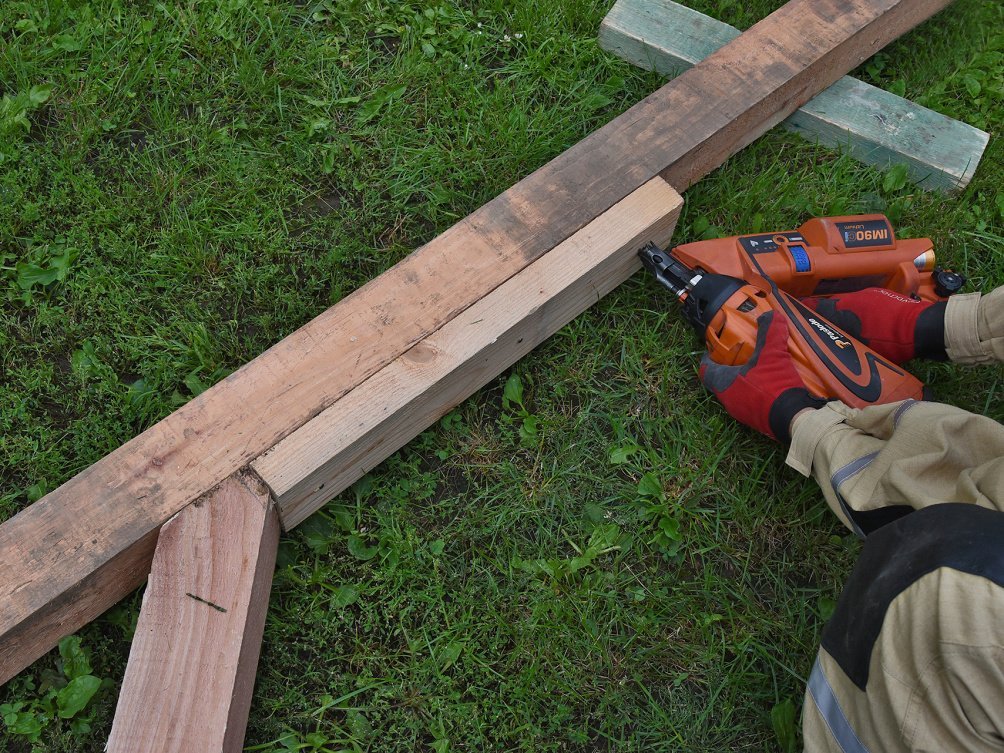

4. Přiložit vzpěru v požadovaném úhlu a připevnit dvěma hřebíky pod úhlem ke stěnovému trámu.

Rescue Shoring

5. Připevnit horní zarážku.

Rescue Shoring

6. Zajistit příložkou spojení z jedné strany.

Rescue Shoring

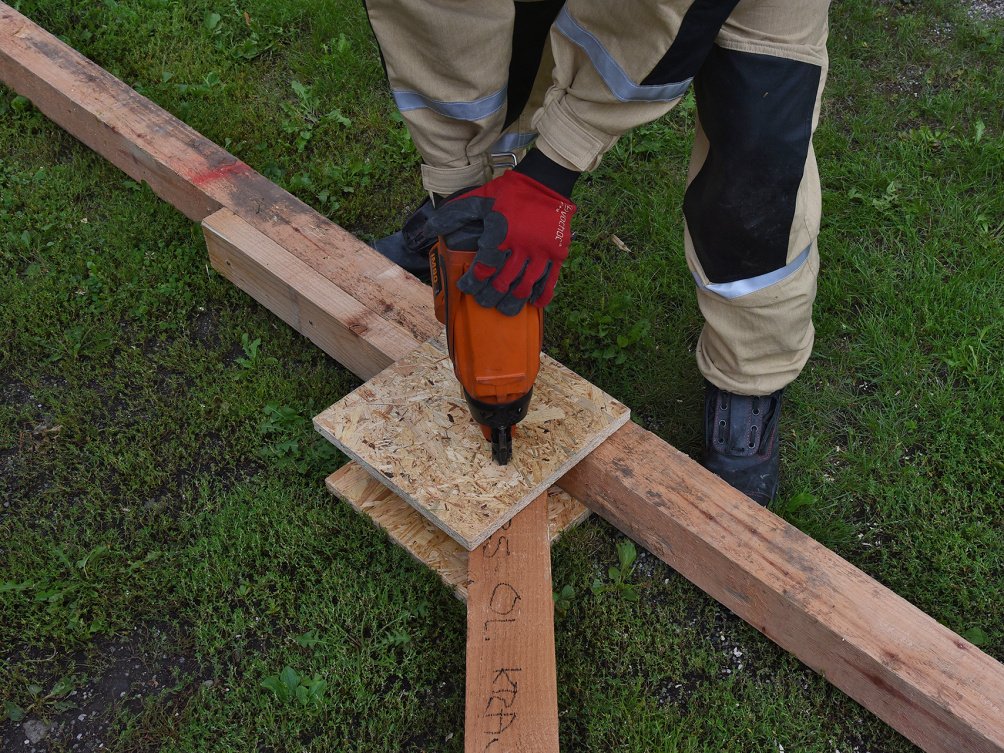

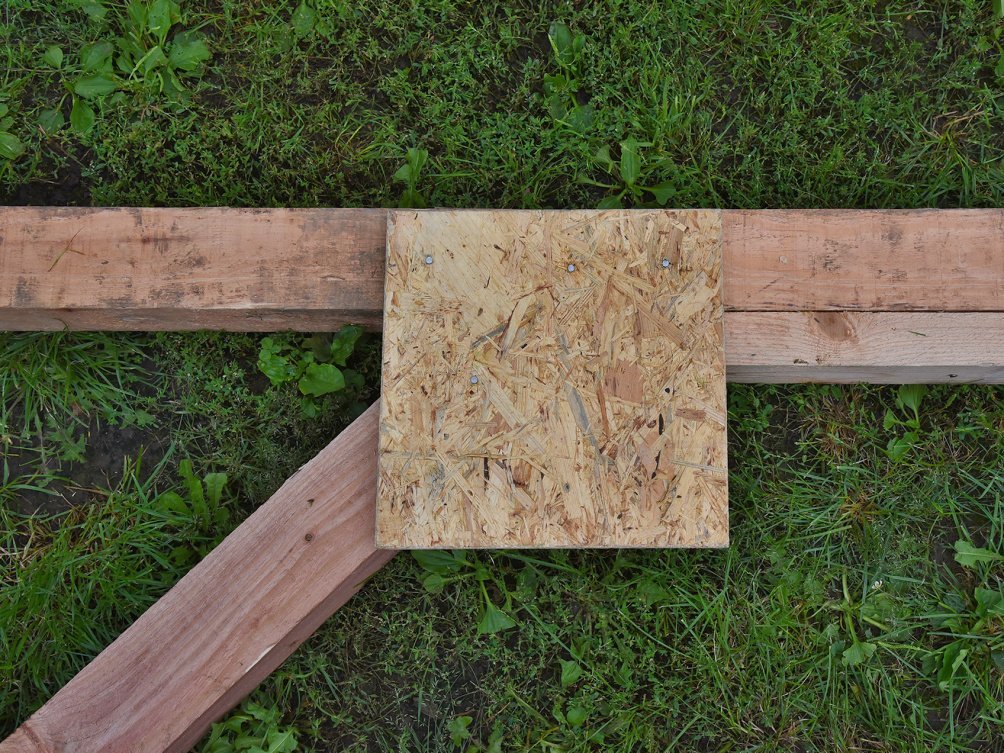

7. Připevnit příložku na spodní konec vzpěry (POZOR! Nepřipevňovat k zemnímu trámu pro pozdější dotažení vzpěry klíny).

Rescue Shoring
Rescue Shoring

8. Převrátit sestavu na druhou stranu a připevnit stejným způsobem 3 ks příložek.

Rescue Shoring

9. Viz bod 8.

Rescue Shoring

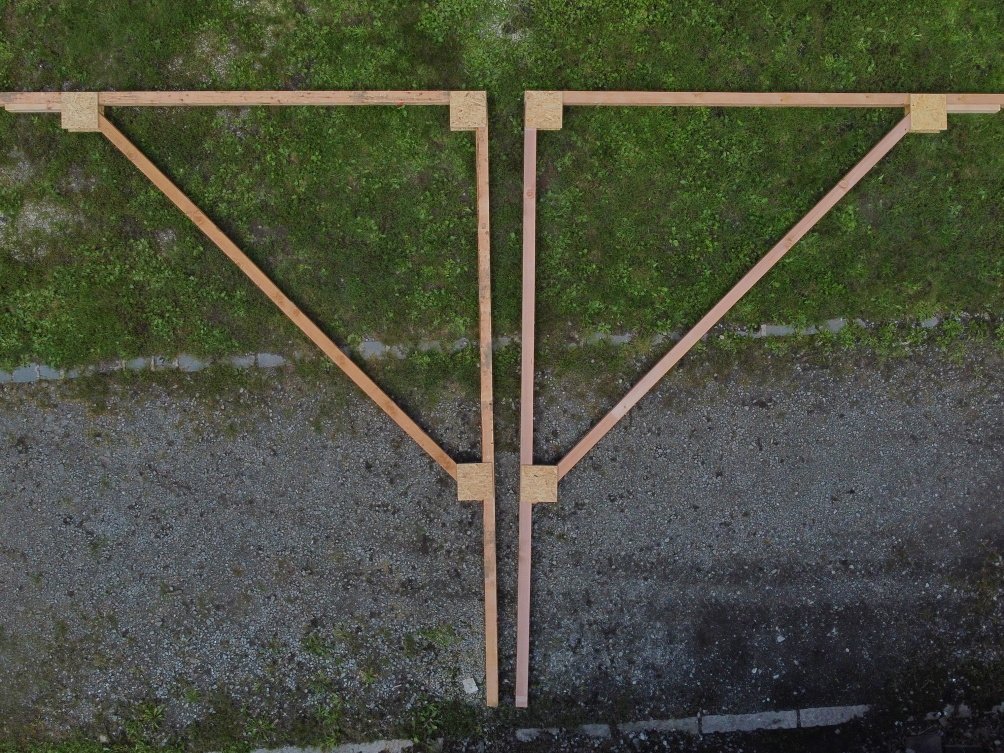

10. V této fázi je vhodné sestavit potřebný počet dalších sestav.

Rescue Shoring

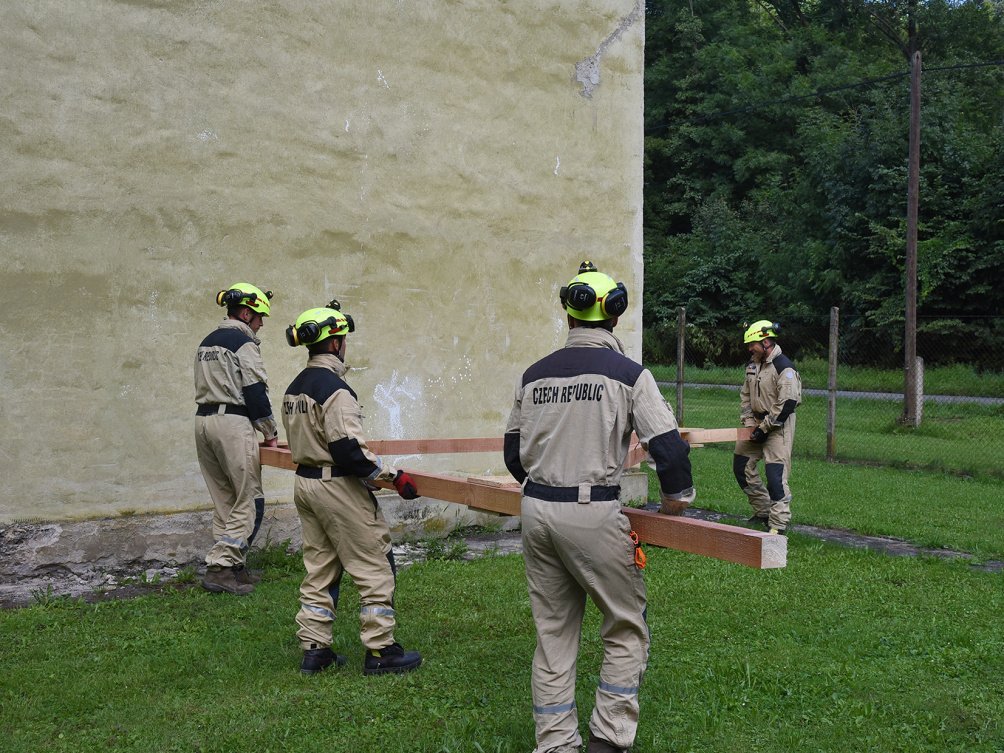

11. Instalovat vytvořenou sestavu na určené místo.

Rescue Shoring

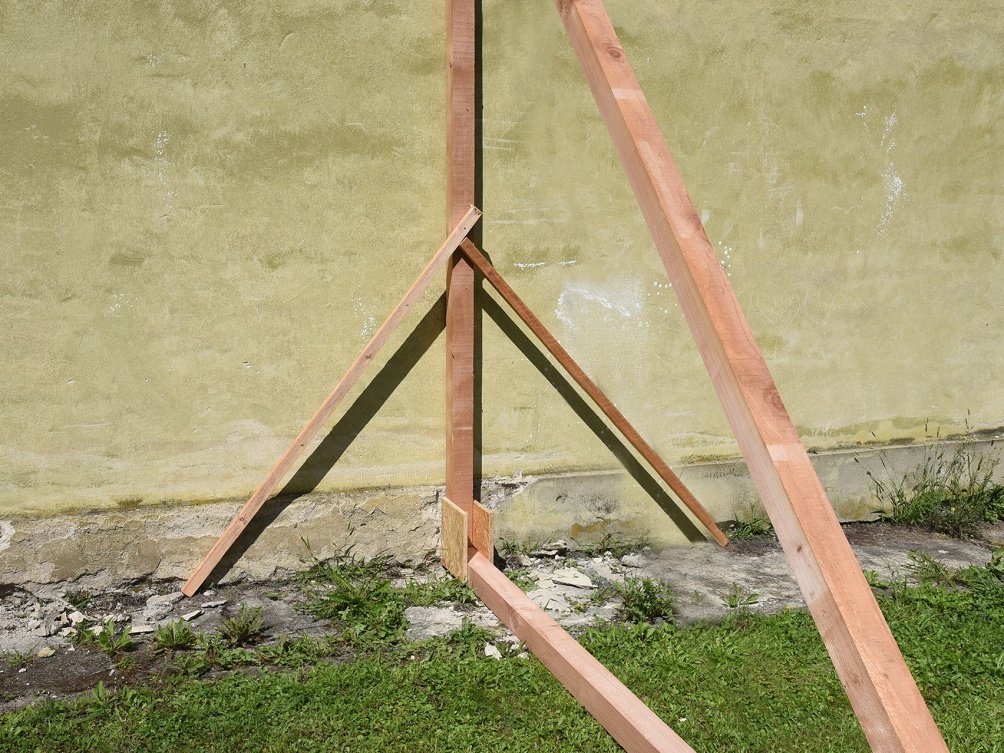

12. Vyrovnat do kolmé pozice, možno provést zajištění proti pádu.

Rescue Shoring

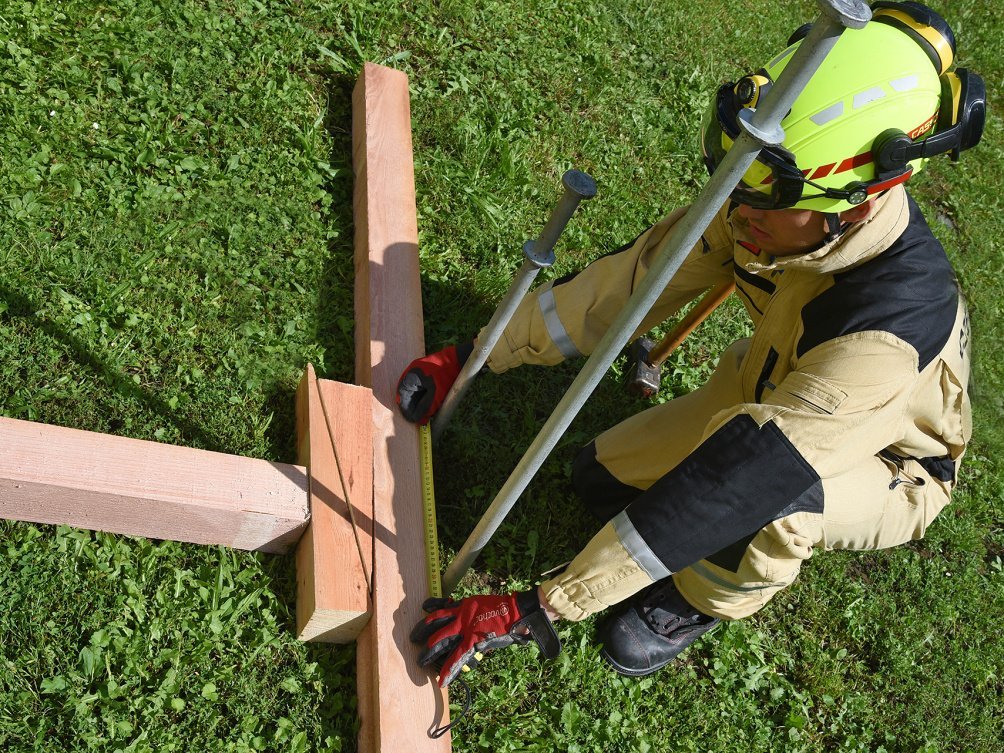

13. Vytvořit zemní kotevní systém, dotáhnout klíny, aby zemní trám doléhal ke stěně.

Rescue Shoring

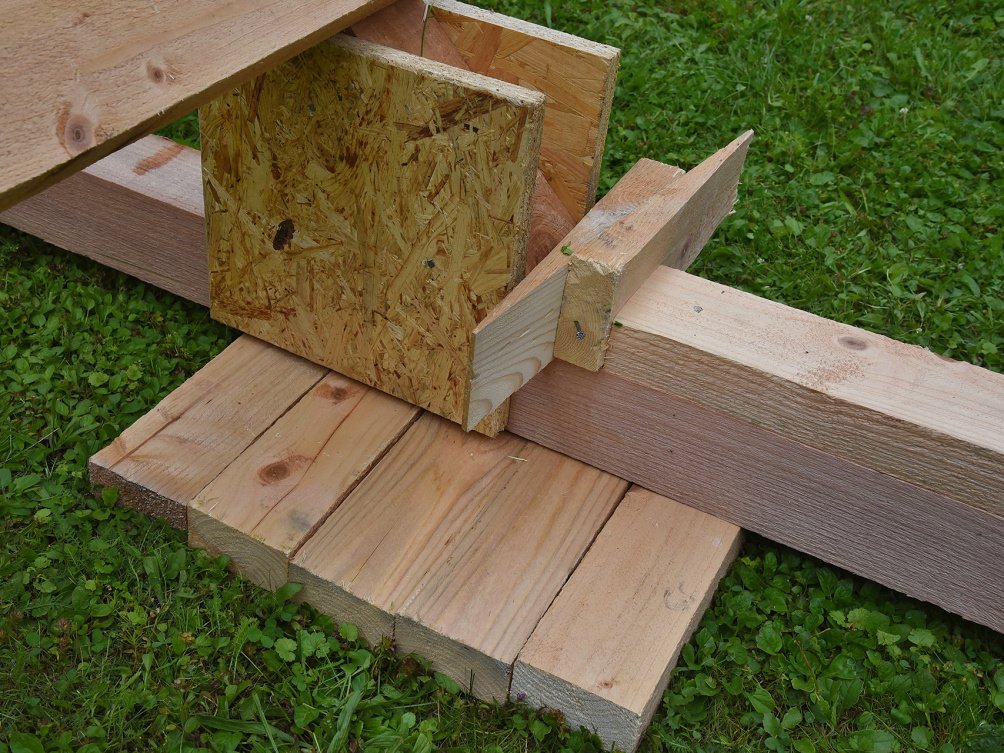

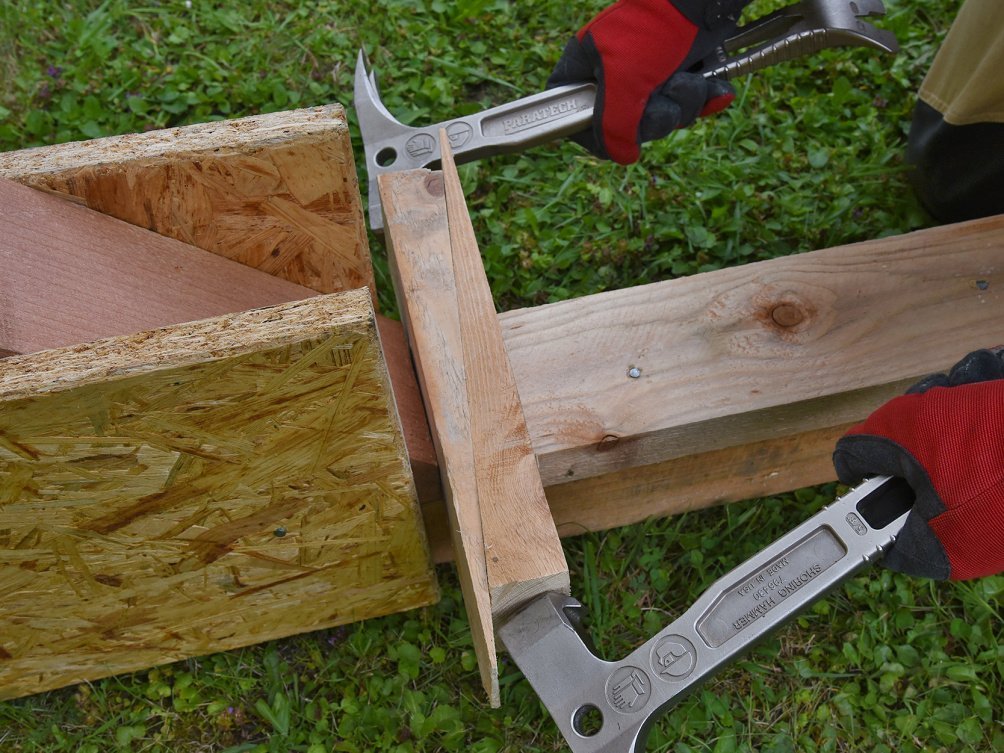

14. Připevnit spodní zarážku na zemní trám s ponecháním prostoru pro klíny, vložit a dotáhnout klíny, na obou stranách připevnit příložky k zemnímu trámu.

Rescue Shoring

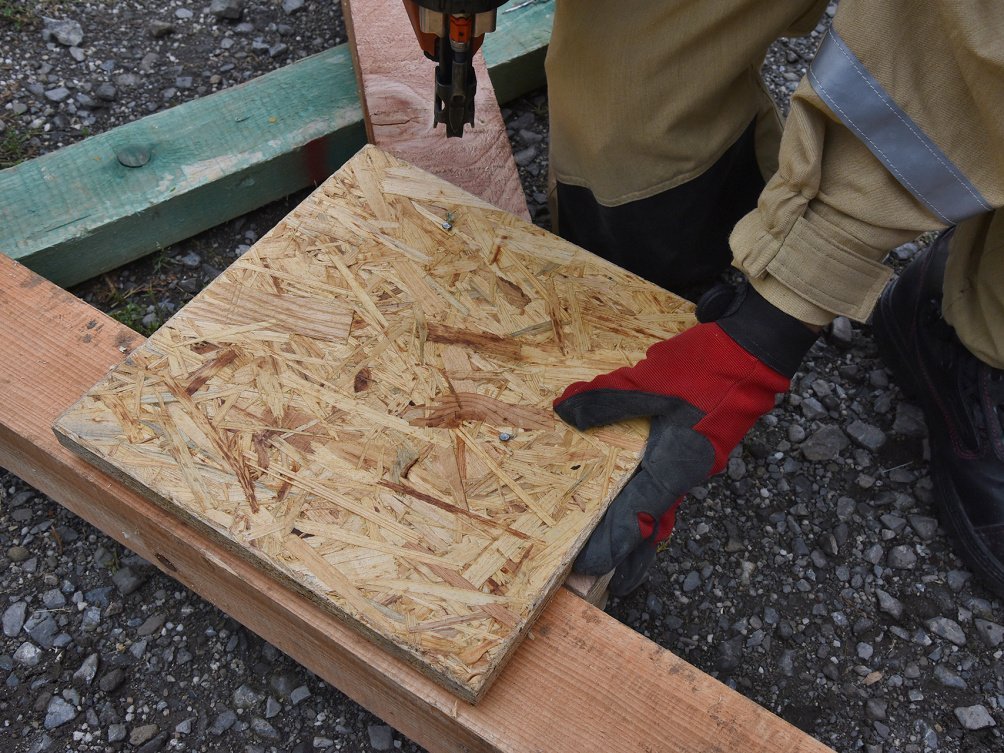

15. V případě měkčí půdy nebo volného prostoru pod spojením zemního trámu a vzpěry nutno vypodložit.

Rescue Shoring

16. Dle stejného postupu vytvořit potřebný počet sestav (max. vzdálenost sestav je 2,4 m od sebe).

Rescue Shoring

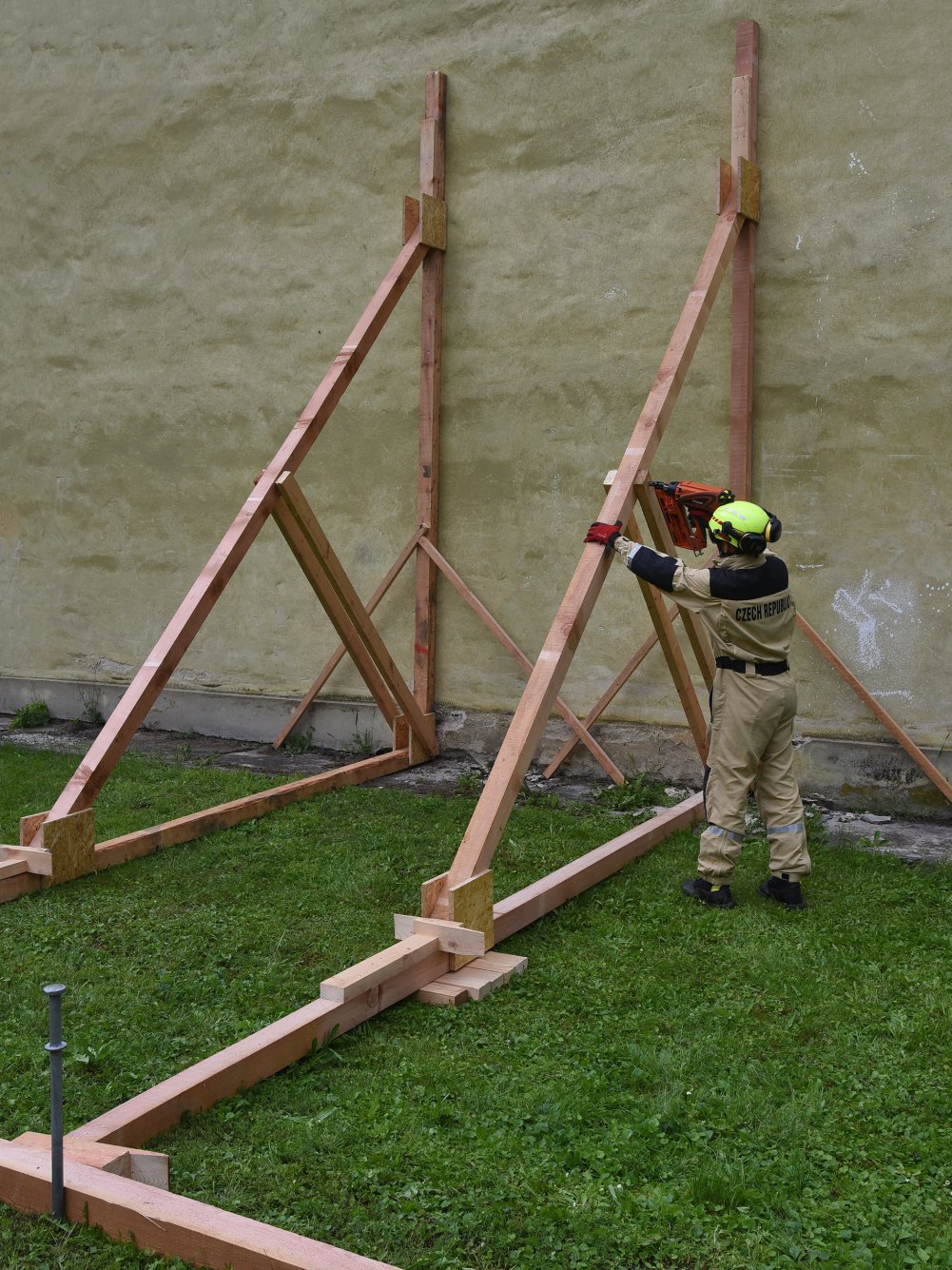

17. Pokud je vzpěra delší než 3,5 m, přidat středovou výztuhu z obou stran.

Rescue Shoring

18. Spojit sestavy vodorovným zavětrováním.

Rescue Shoring

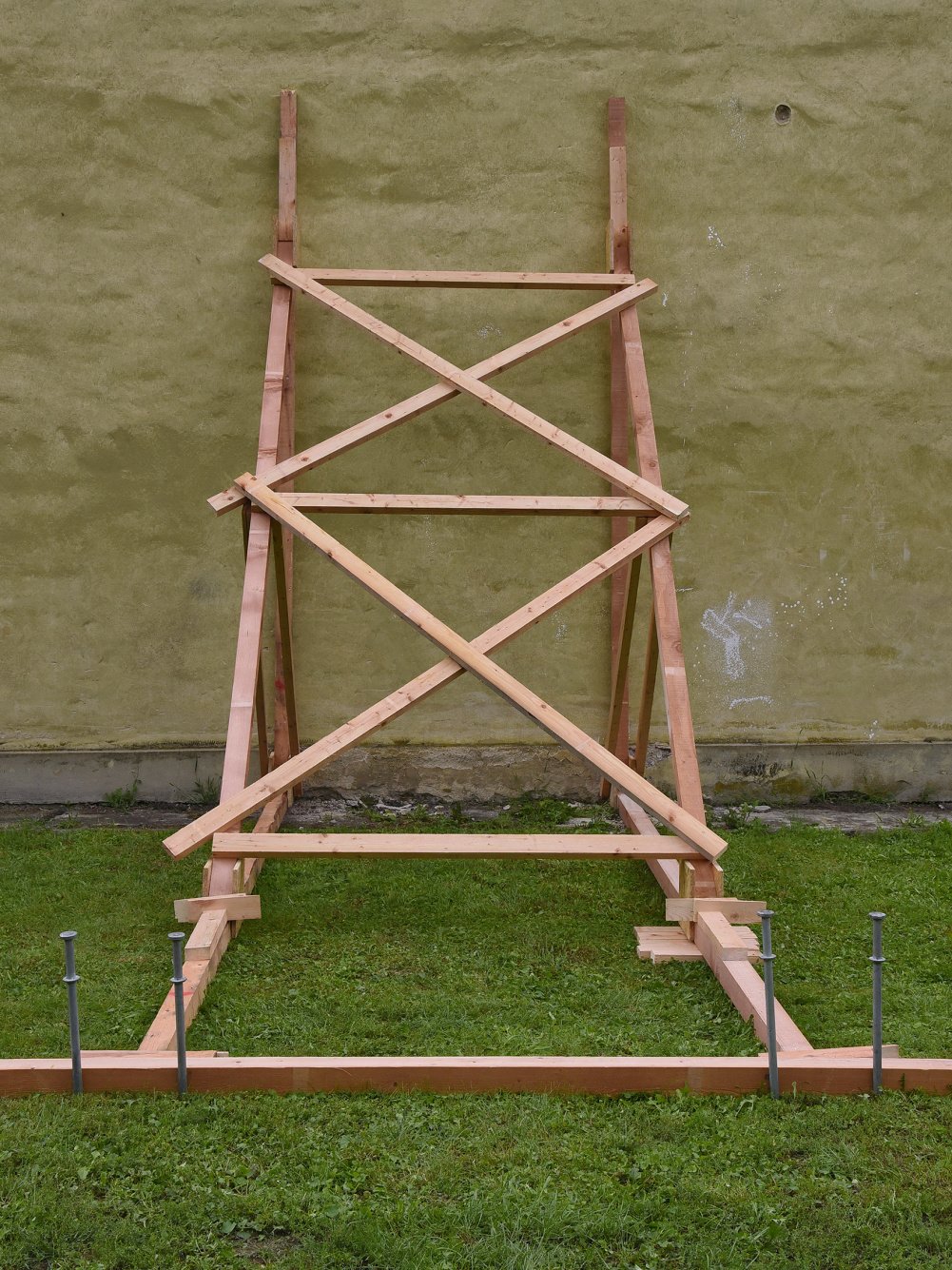

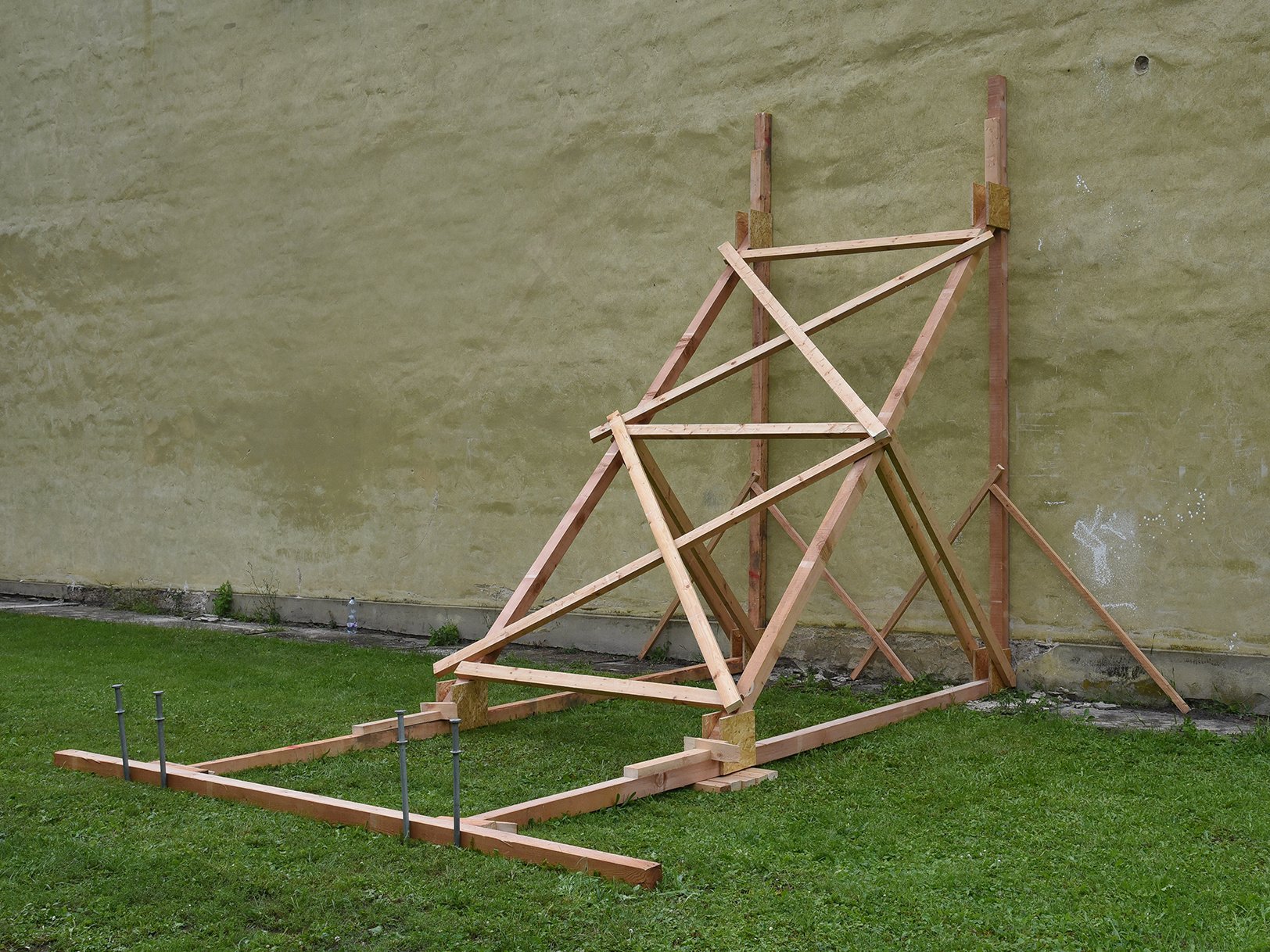

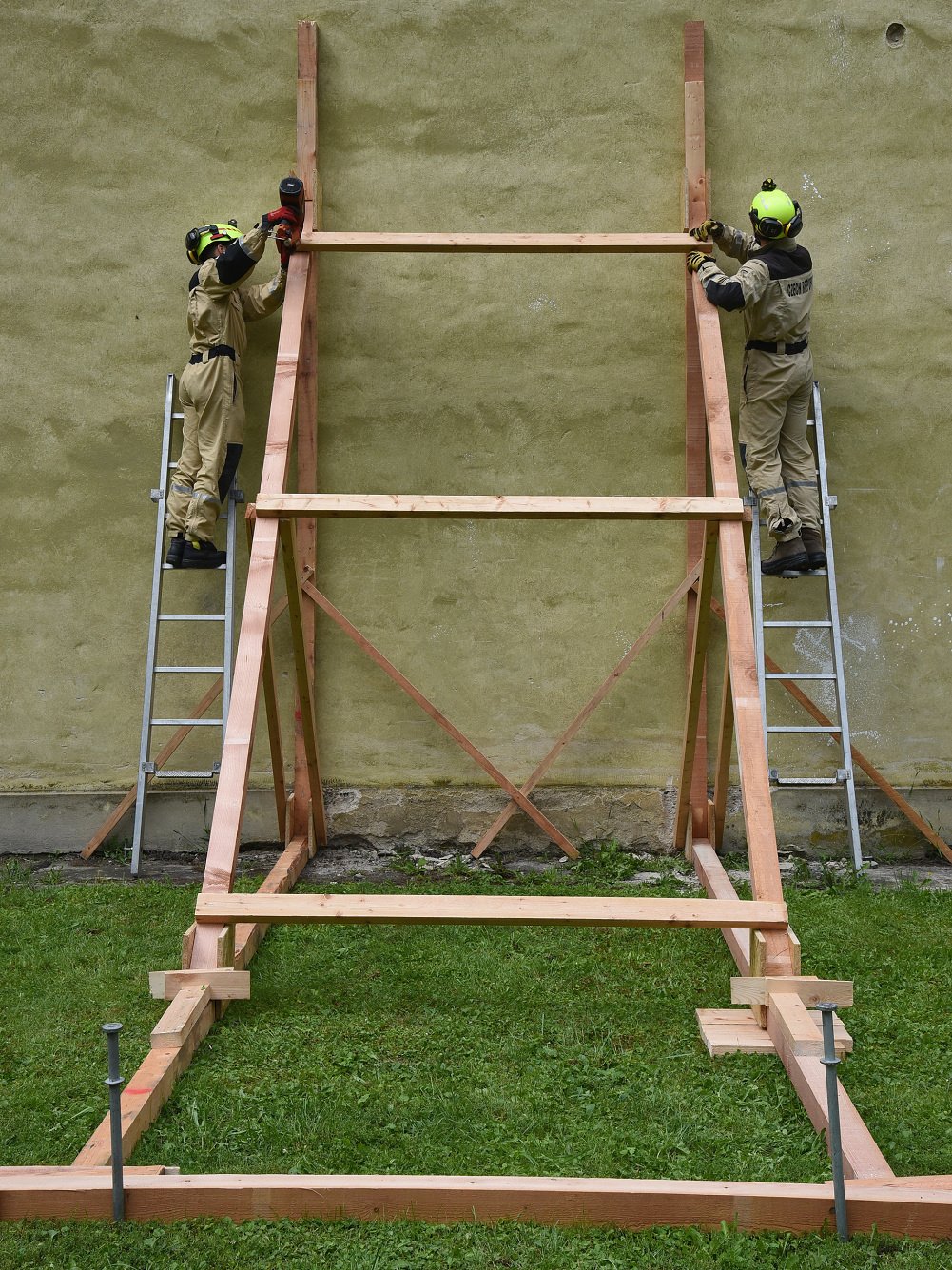

19. Spojit sestavy úhlopříčným zavětrováním do písmene X.

Rescue Shoring
Rescue Shoring

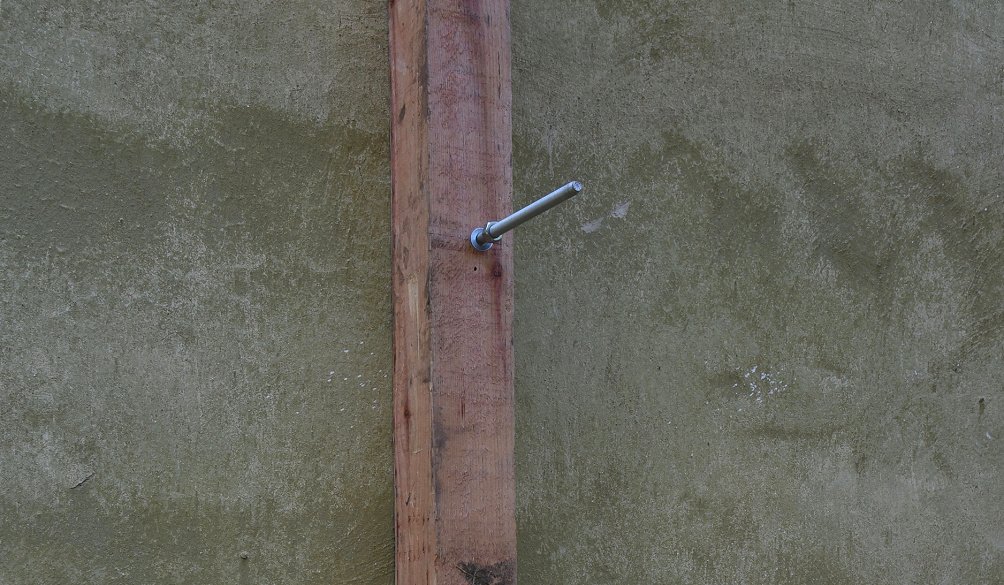

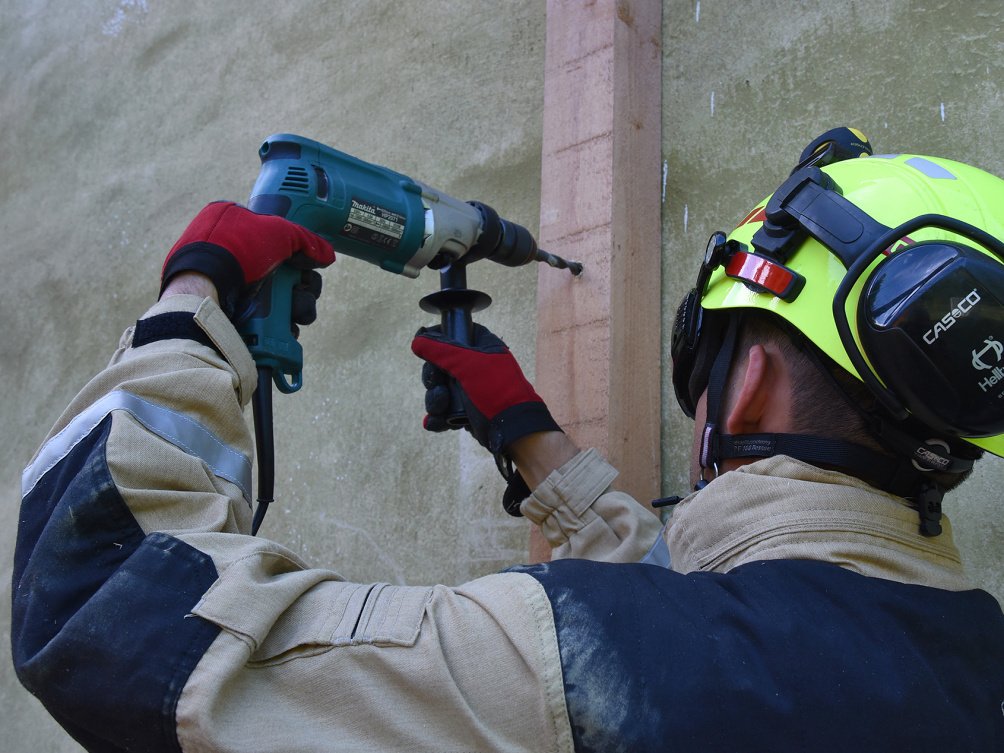

20. Zajistit sestavu proti nežádoucímu vertikálnímu pohybu ukotvením opěrného trámu do stěny.

Rescue Shoring

21. Provést závěrečnou kontrolu funkčnosti RAKER VZPĚRY – ZÁKLADNÍ.
