Stabilizace nakloněných/poškozených svislých konstrukcí, kde je rovný podklad bez překážek.
| STABILIZACE SVISLÝCH KONSTRUKCÍ | TŘÍDA 3 |
| Nosnost ŠIKMÉ VZPĚRY/RAKER – 1000 kg |
| max. výška 5 m, úhel 45°–60° |

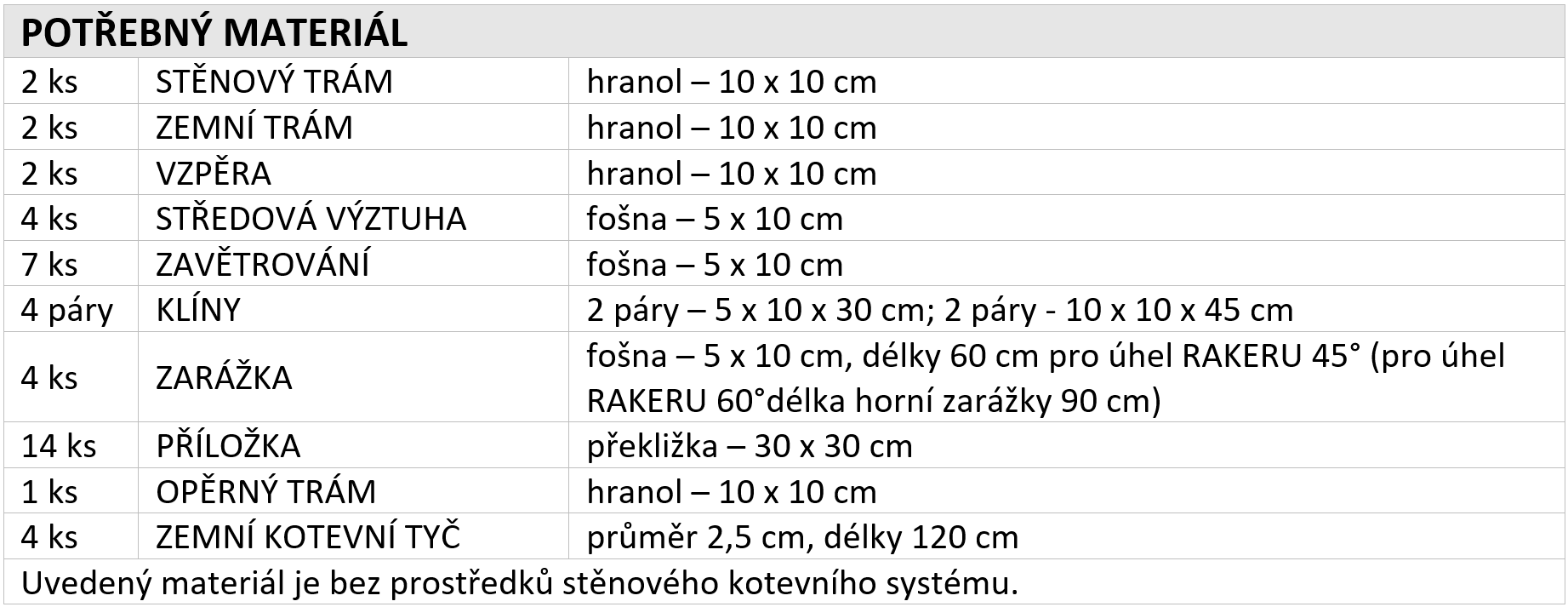

- Určit místo instalace sestavy s ohledem na poškozenou konstrukci.
- V případě potřeby zajistit nebezpečný prostor dočasnou ŠIKMOU VZPĚROU – LETMOU.
- Odstranit nezbytné množství suti k instalaci sestavy.
- Určit výšku sestavy na základě pozice opěrného bodu (INSERTION POINT).
- Zvolit požadovaný úhel sestavy.
- V bezpečném prostoru vytvořit první část sestavy dle následujícího postupu:
- Změřit a uřezat stěnový trám, vzpěru a zemní trám na potřebnou délku.
- Pokud má sestava úhel 45°, uřezat stěnový a zemní trám s přesahem min. 75 cm od místa spojení se vzpěrou, aby zůstal dostatečný prostor pro umístění zarážek o délce min. 60 cm.
- Pokud má sestava úhel 60°, uřezat stěnový trám s přesahem min. 105 cm (používá se zarážka min. délky 90 cm) a zemní trám s přesahem min. 75 cm (používá se zarážka min. délky 60 cm).
- Označit na stěnovém trámu výšku naměřeného opěrného bodu.
- Seříznout konce vzpěry dle zvoleného úhlu sestavy k vytvoření styčných ploch k zajištění plného kontaktu se stěnovým a zemním trámem, zarážkami a klíny.
- Sestavit první část sestavy – stěnový trám, vzpěra a zemní trám:
- Dvěma hřebíky pod úhlem připevnit zemní trám ke stěnovému trámu v pravoúhlé pozici. POZOR! Zemní trám vždy tlačí do stěnového trámu, a ne do poškozené konstrukce!
- Zajistit příložkou spojení z jedné strany.
- Přiložit vzpěru v požadovaném úhlu k označenému opěrnému bodu a připevnit dvěma hřebíky pod úhlem ke stěnovému trámu.
- Připevnit horní zarážku.
- Zajistit příložkou spojení z jedné strany (příložku umístit na střed opěrného bodu, tzn. do místa dotyku vzpěry a zarážky).
- Připevnit příložku na spodní konec vzpěry (s odsazením 1 cm od kratší seříznuté opěrné plochy). POZOR! Nepřipevňovat příložku k zemnímu trámu pro pozdější dotažení vzpěry pomocí klínů.
- Převrátit na druhou stranu a připevnit stejným způsobem 3 ks příložek.
- Instalovat vytvořenou sestavu na určené místo, vyrovnat do kolmé pozice (možno provést zajištění proti pádu např. pomocí „nožiček“).
- Umístit opěrný trám s klíny na určené místo a zajistit ho zemními kotevními tyčemi součástí zemního kotevního systému.
- Dotáhnout klíny zemního kotevního systému a tím přitlačit na kontakt stěnový trám k poškozené stěně (v případě potřeby vymezit volný prostor).
- Připevnit spodní zarážku na zemní trám s ponecháním prostoru pro klíny (5 cm).
- Vložit a dotáhnout klíny, které zajistit hřebíky, aby byl zajištěn kontakt mezi stěnovým trámem a poškozenou stěnou v místě opěrného bodu. POZOR! V případě měkčí půdy nebo volného prostoru pod spojením zemního trámu a vzpěry nutno vypodložit.
- Na obou stranách připevnit spodní příložky k zemnímu trámu.
- Zajistit zemní kotevní systém připevněním příložky v místě spojení opěrného a zemního trámu (nad klíny).
- Pokud je vzpěra delší než 3,5 m přidat středovou výztuhu z obou stran.
- Zajistit sestavu proti nežádoucímu vertikálnímu pohybu ukotvením opěrného trámu do stěny.
- Vytvořit potřebný počet dalších sestav dle postupu v bodu 6. Maximální vzdálenost sestav je 2,4 m od sebe.
- Spojit sestavy vodorovným a úhlopříčným zavětrováním do písmene X.
- Provést závěrečnou kontrolu funkčnosti ŠIKMÁ VZPĚRA/RAKER – ZÁKLADNÍ.

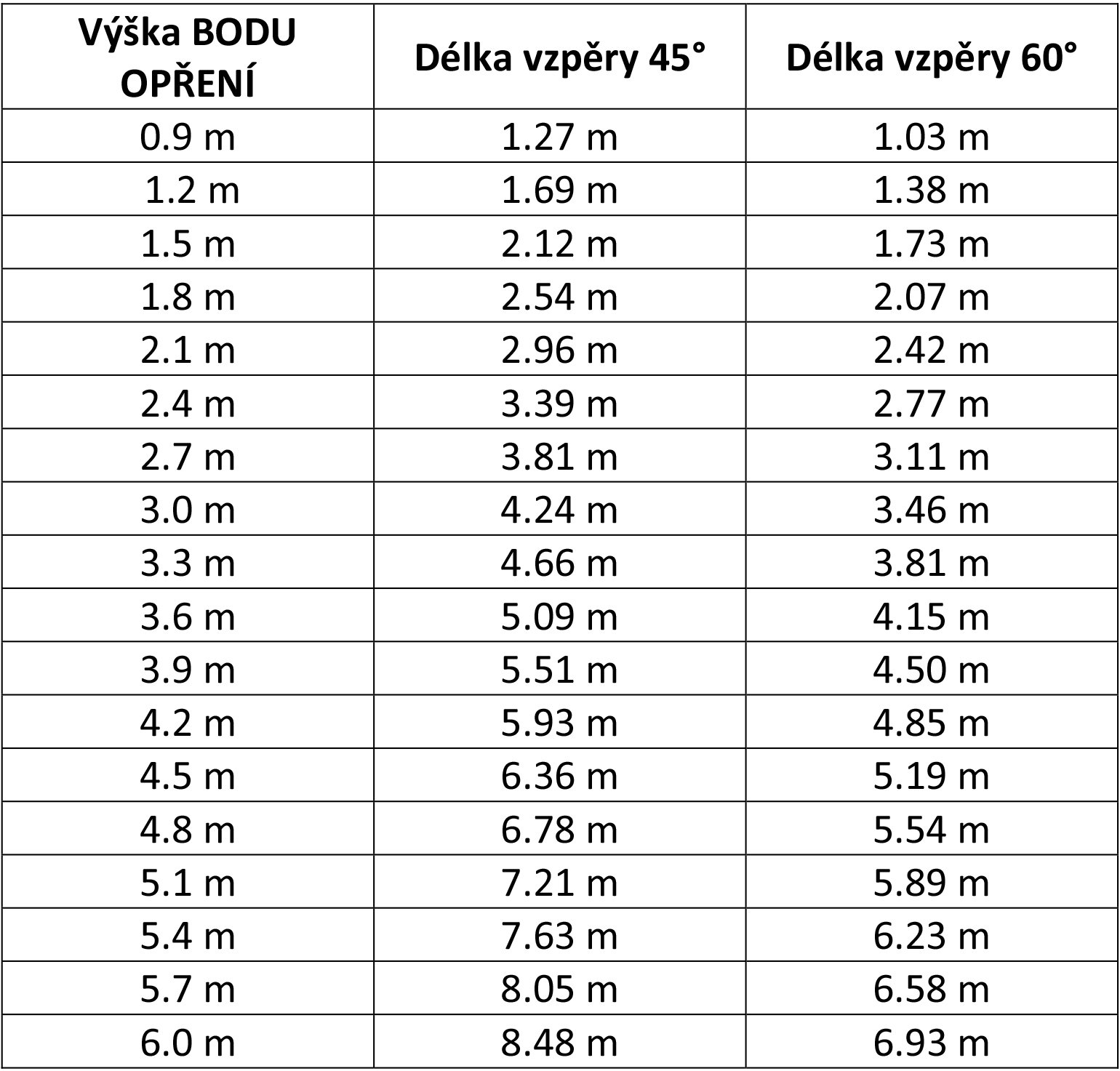

DÉLKY VZPĚR DLE VÝŠKY BODU OPŘENÍ
