GRAFICKÁ PŘÍLOHA

Rescue Shoring
Rescue Shoring

1. Odstranit nezbytné množství suti k instalaci sestavy.

Rescue Shoring

2. Určit celkovou výšku sestavy v místě instalace.

Rescue Shoring

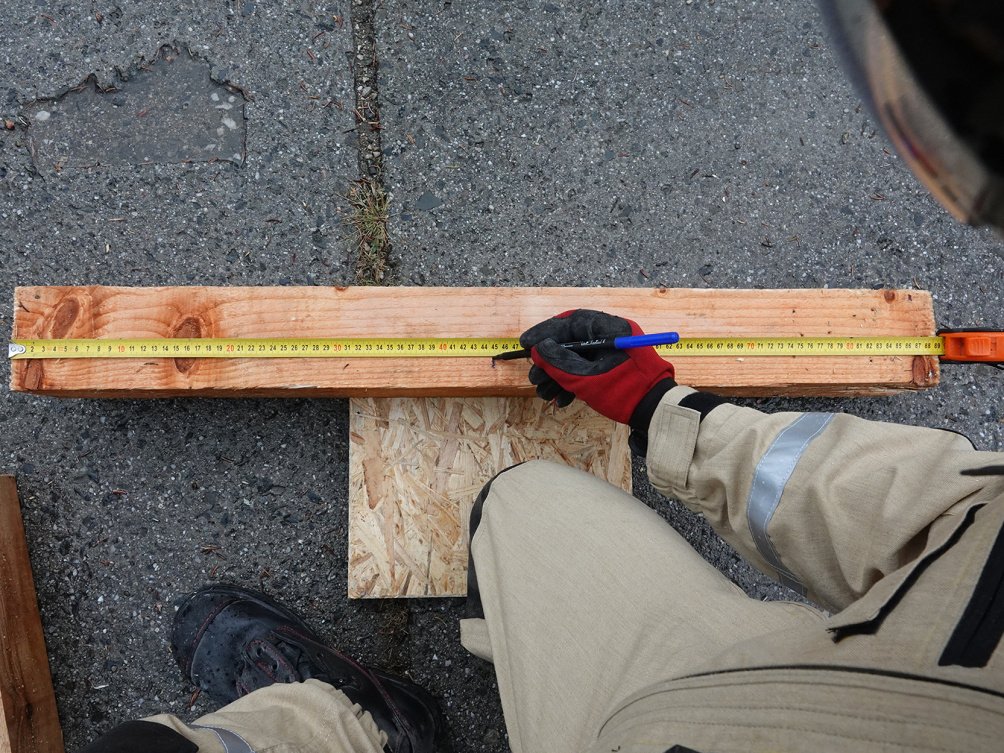

3. Označit místo na střed hlavice.

Rescue Shoring

4. Přiložit podpěru kolmo na střed hlavice a pozici zajistit dvěma hřebíky pod úhlem.

Rescue Shoring

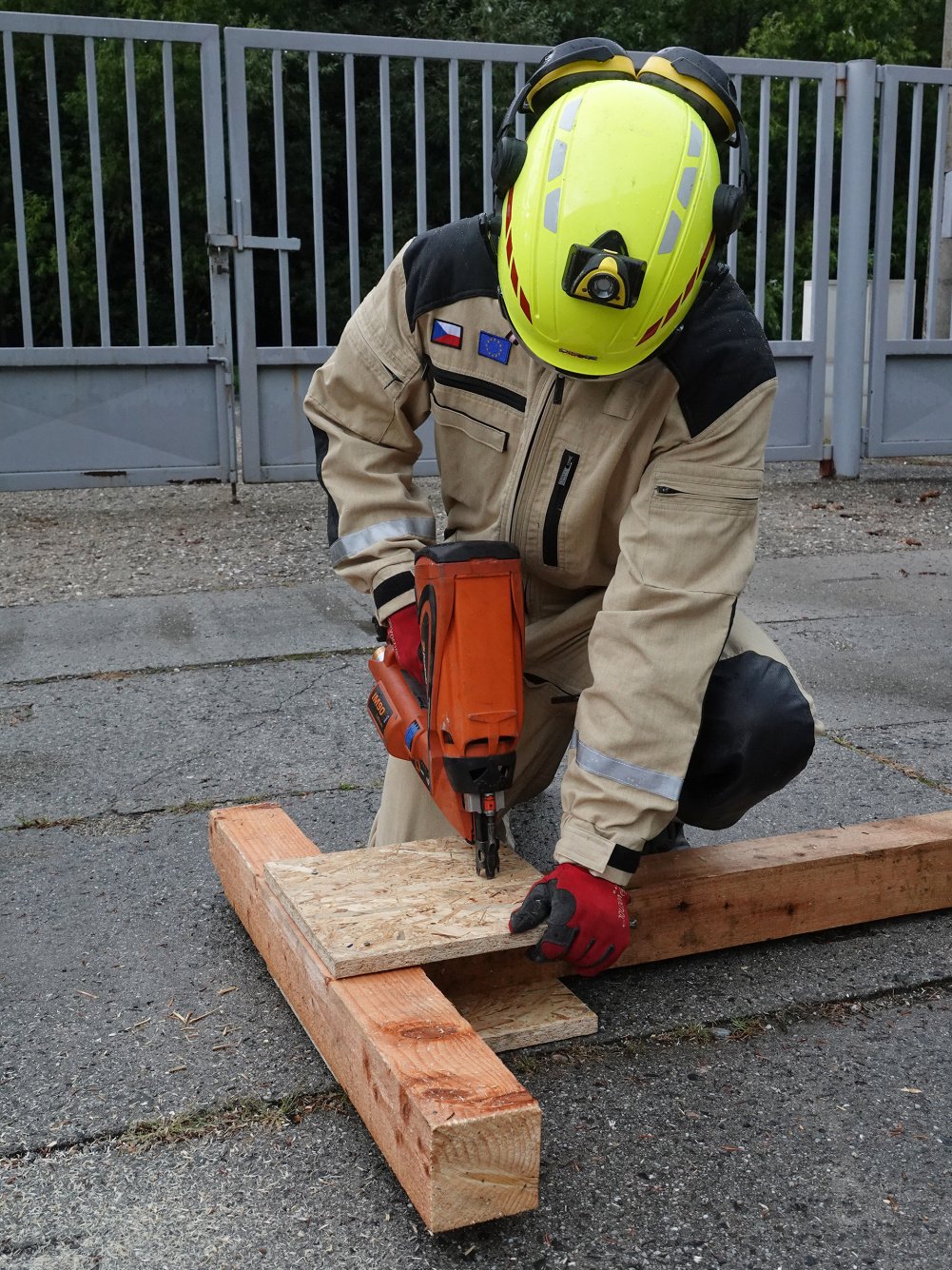

5. Zajistit spojení příložkami z obou stran.

Rescue Shoring

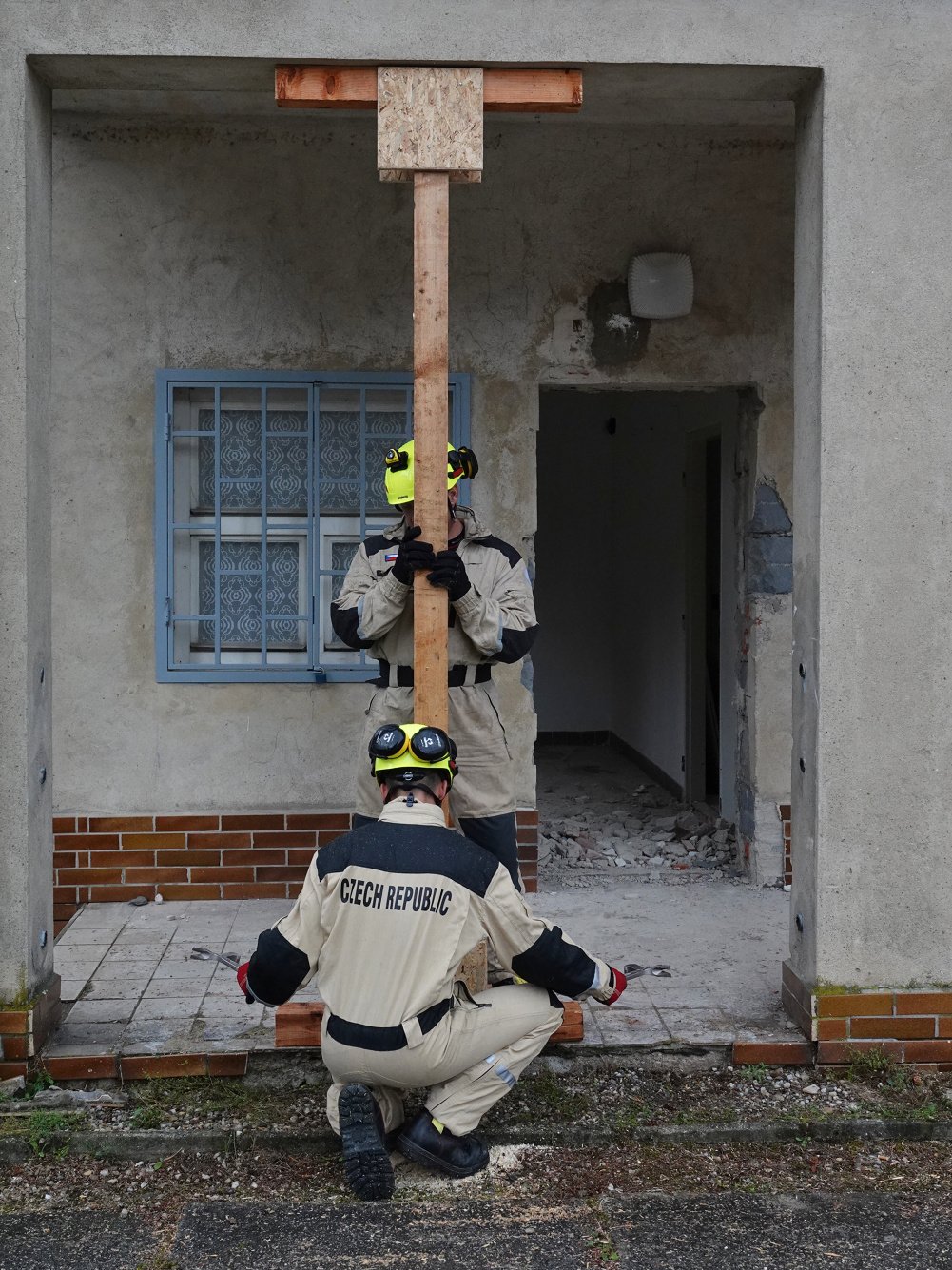

6. Na střed patice z jedné strany připevnit příložku, připravit klíny a umístit sestavu v kolmé pozici.

Rescue Shoring

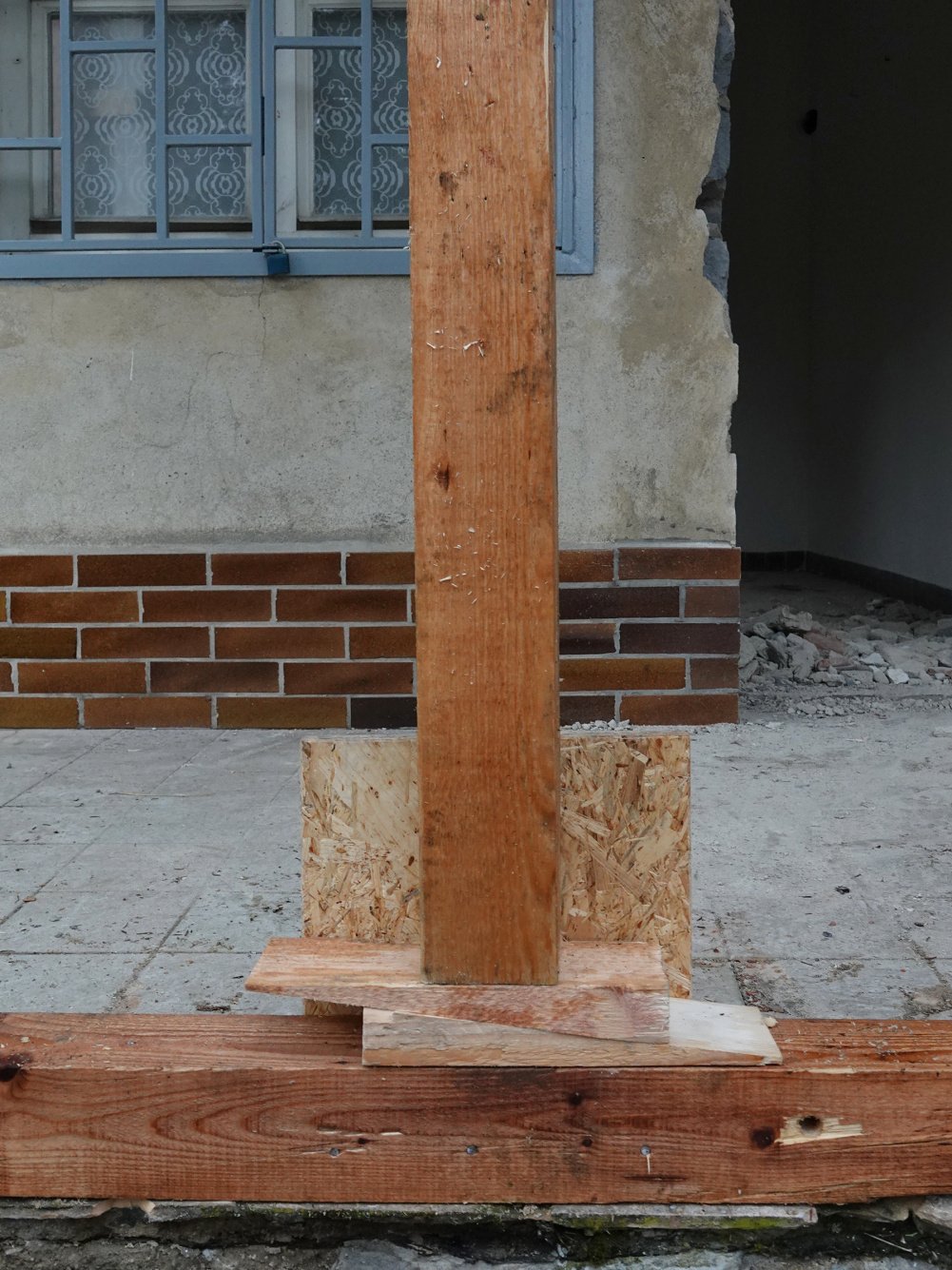

7. Dotáhnout klíny a připevnit příložku k podpěře.

Rescue Shoring

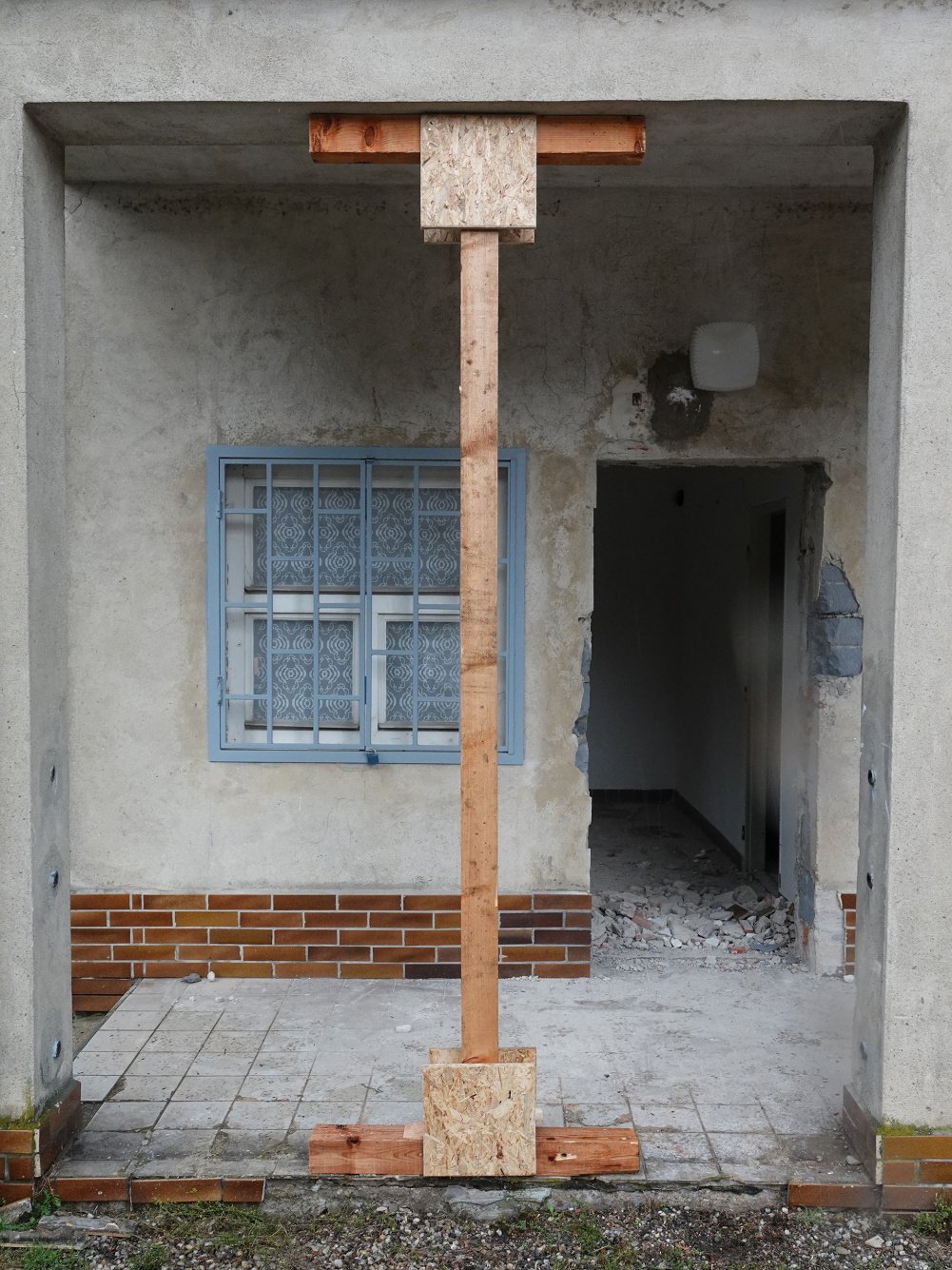

8. Připevnit zbývající příložku. Provést závěrečnou kontrolu funkčnosti T –PODPĚRY.
