GRAFICKÁ PŘÍLOHA

Rescue Shoring
Rescue Shoring

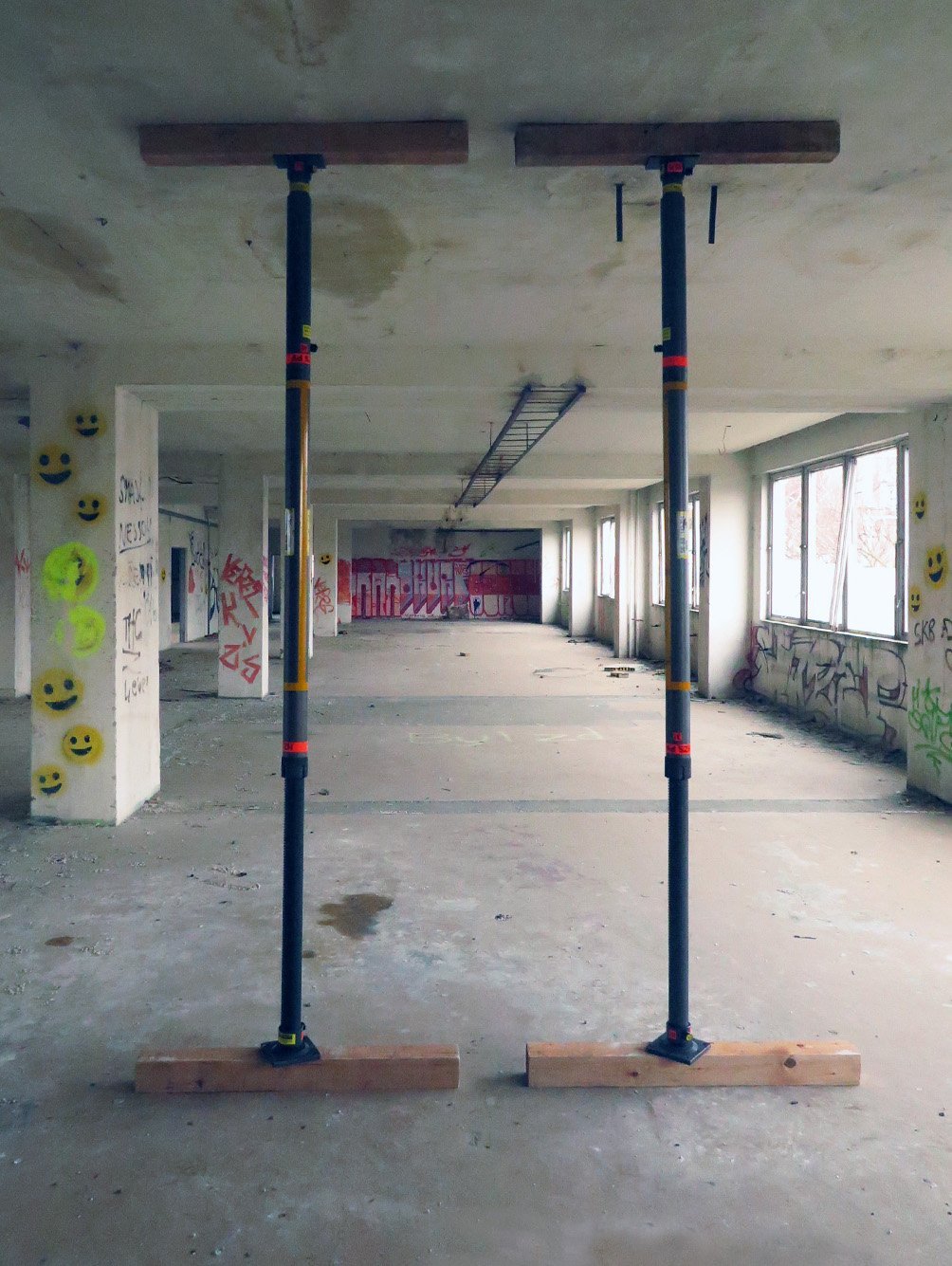

1. Zajistit nebezpečný prostor dočasnými podpěrami. Odstranit nezbytné množství suti k instalaci sestavy.

Rescue Shoring

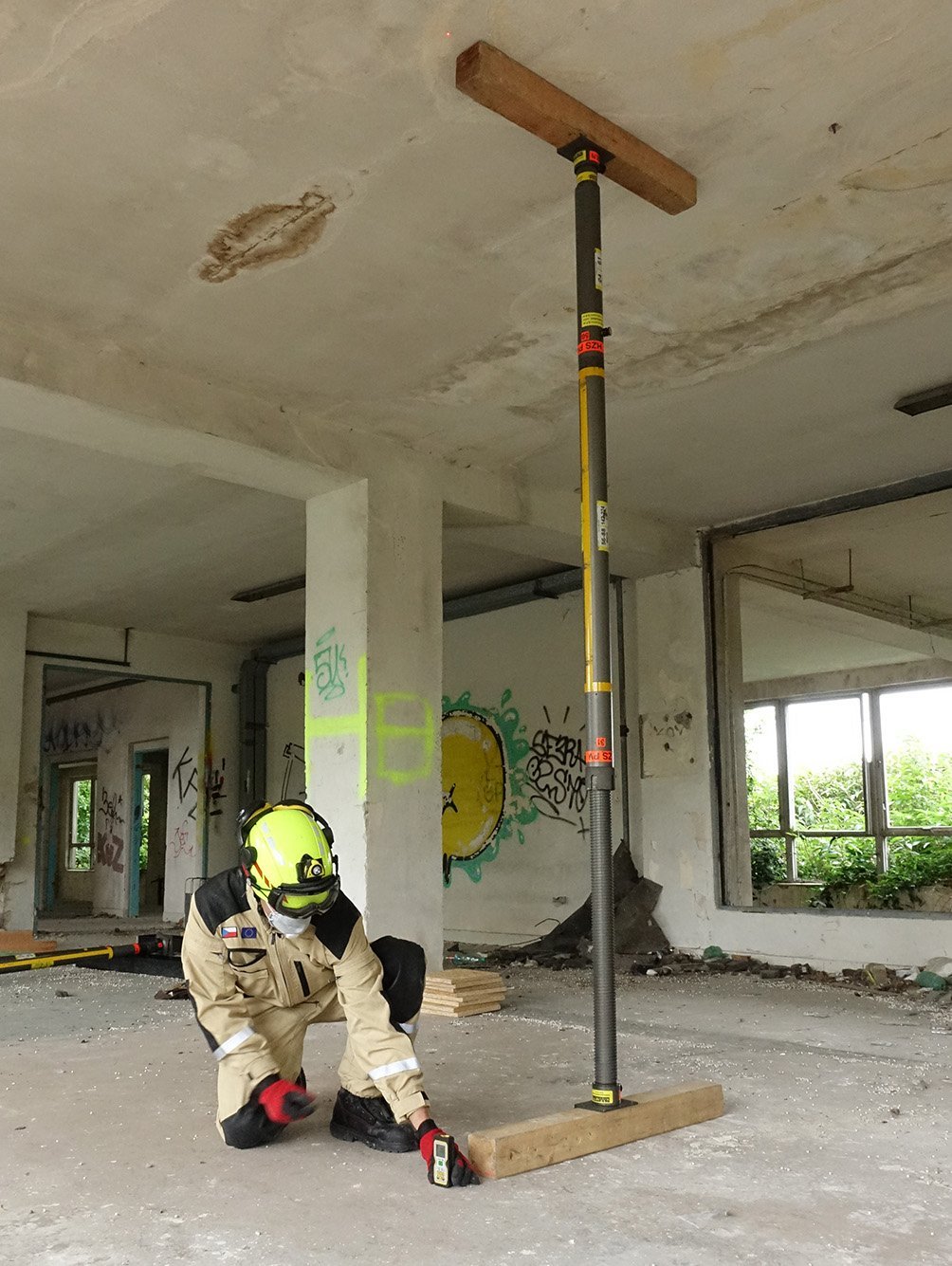

2. Změřit výšku stropu, následně uřezat patici a hlavici a vyznačit místa pro umístění podpěr.

Rescue Shoring

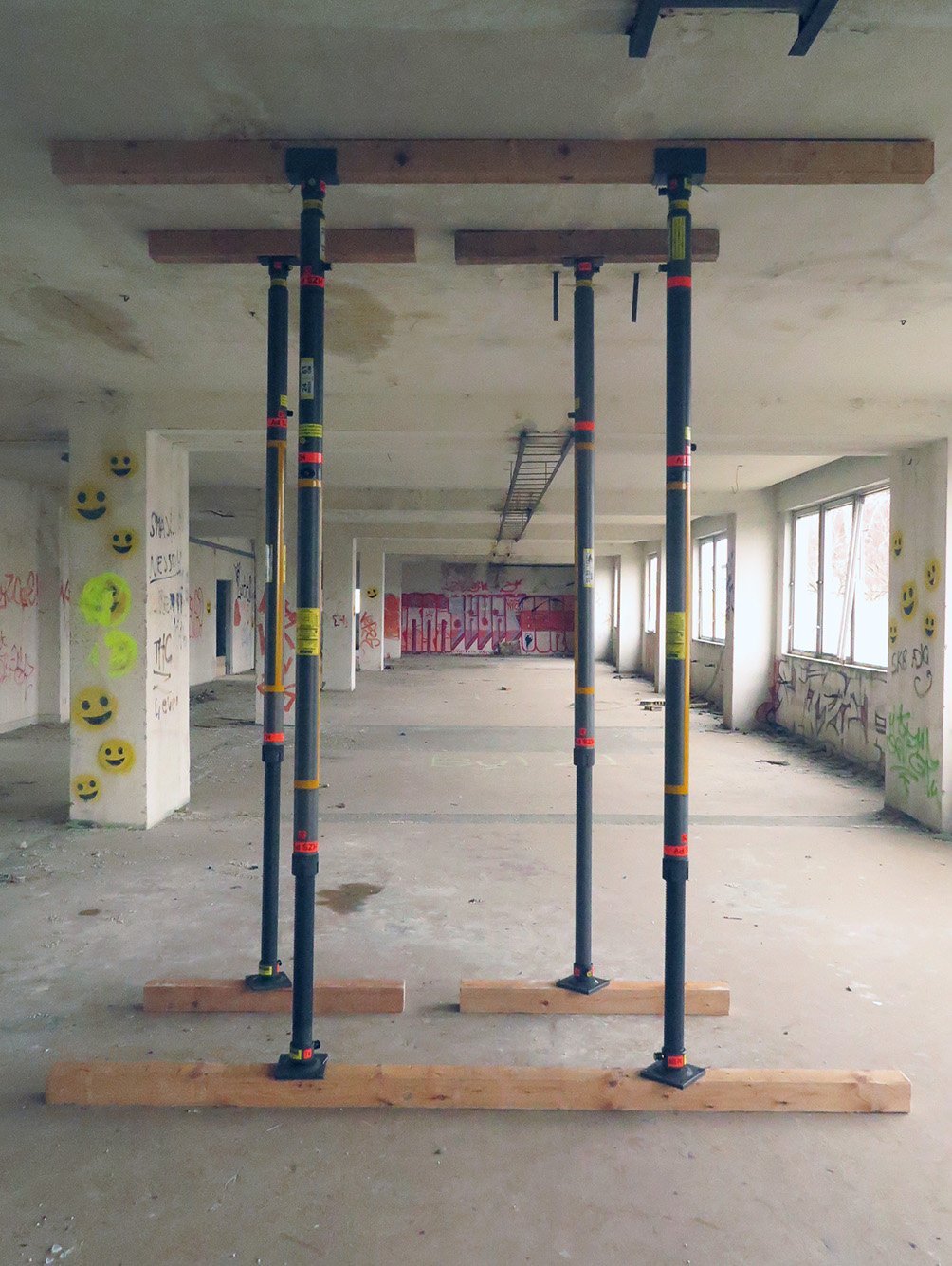

3. Umístit hlavici a patici na místo instalace, dočasně zajistit jejich pozici rozpěrnými tyčemi.

Rescue Shoring

4. Uřezané podpěry umístit v kolmé pozici na vyznačená místa na patici s klíny.

Rescue Shoring

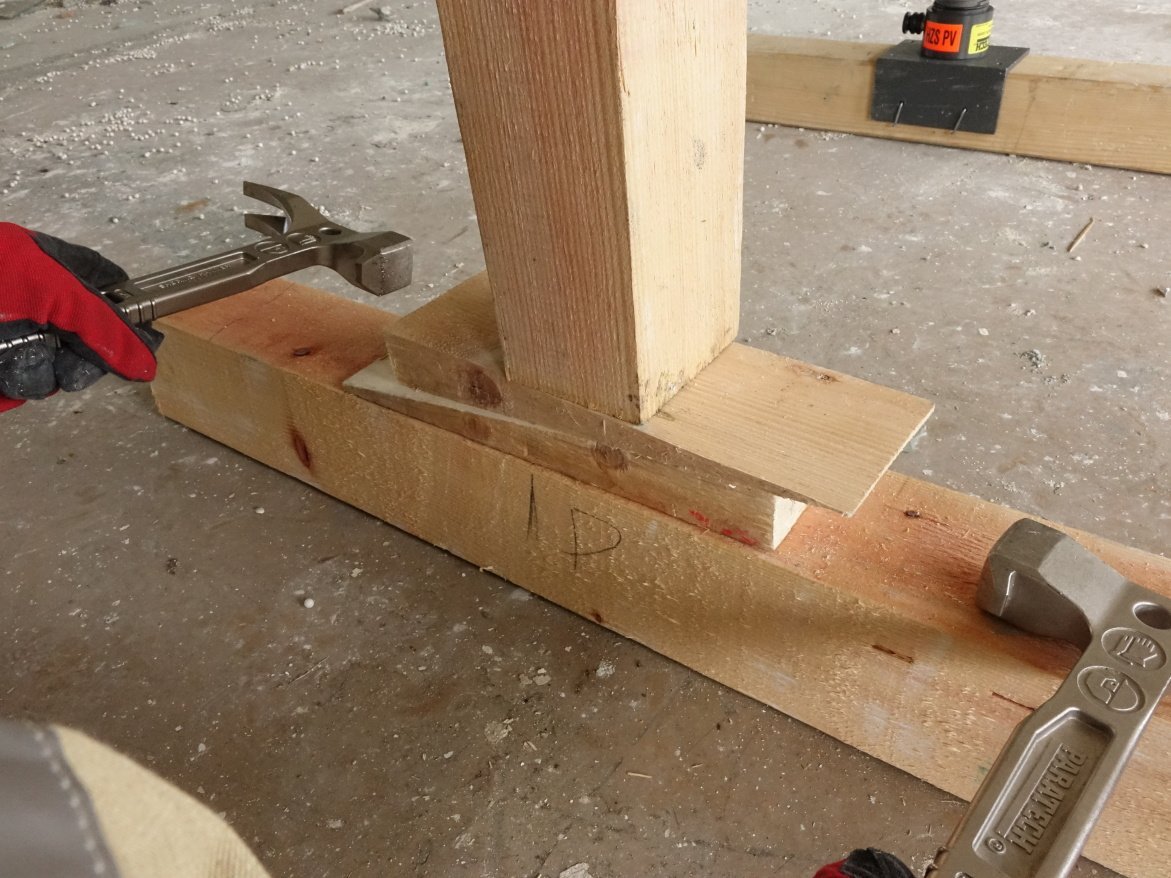

5. U patice dotáhnout klíny a zajistit je hřebíky.

Rescue Shoring

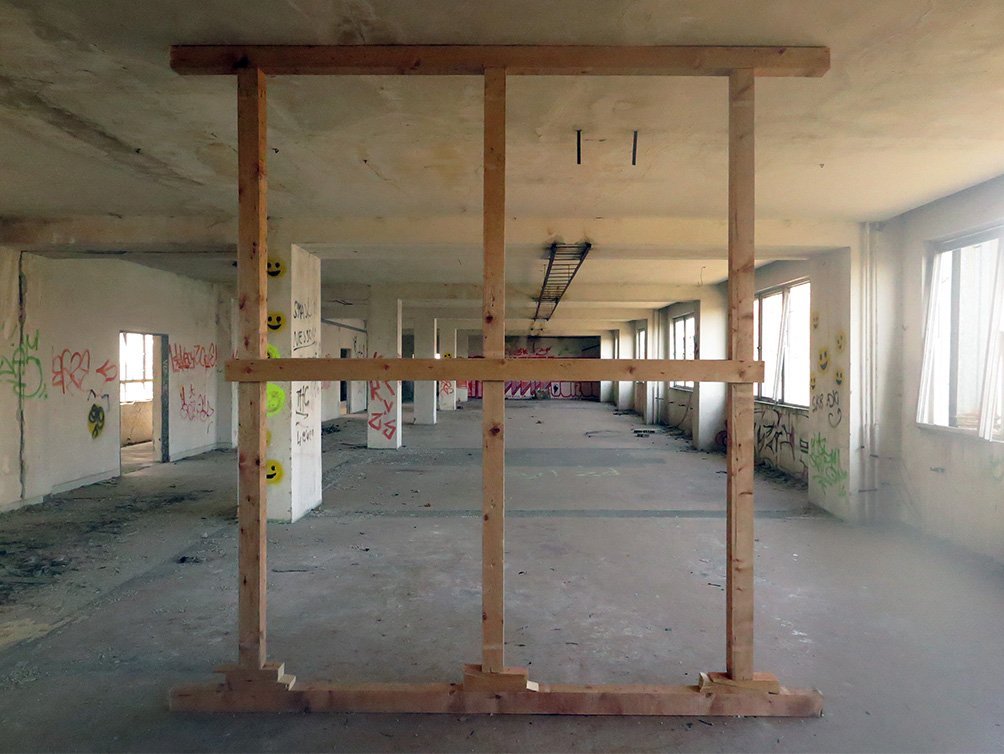

6. Připevnit středovou výztuhu z obou stran při výšce sestavy nad 2,5 m. V této fázi lze odstranit dočasné podpěry.

Rescue Shoring

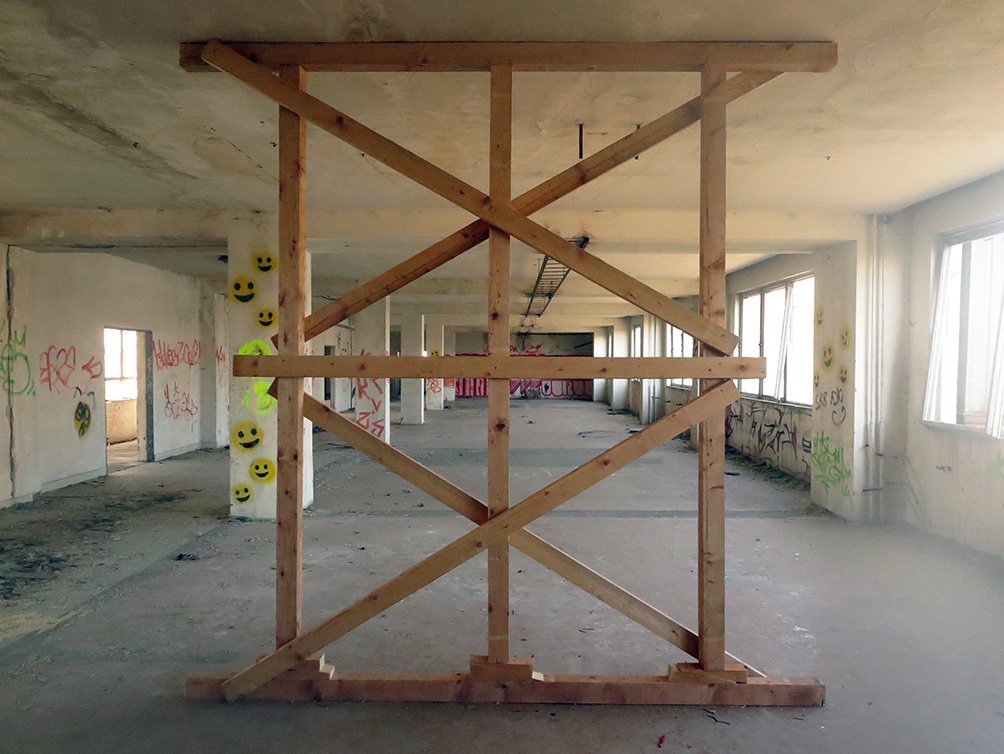

7. Zajistit sestavu zavětrováním do písmene X.

Rescue Shoring

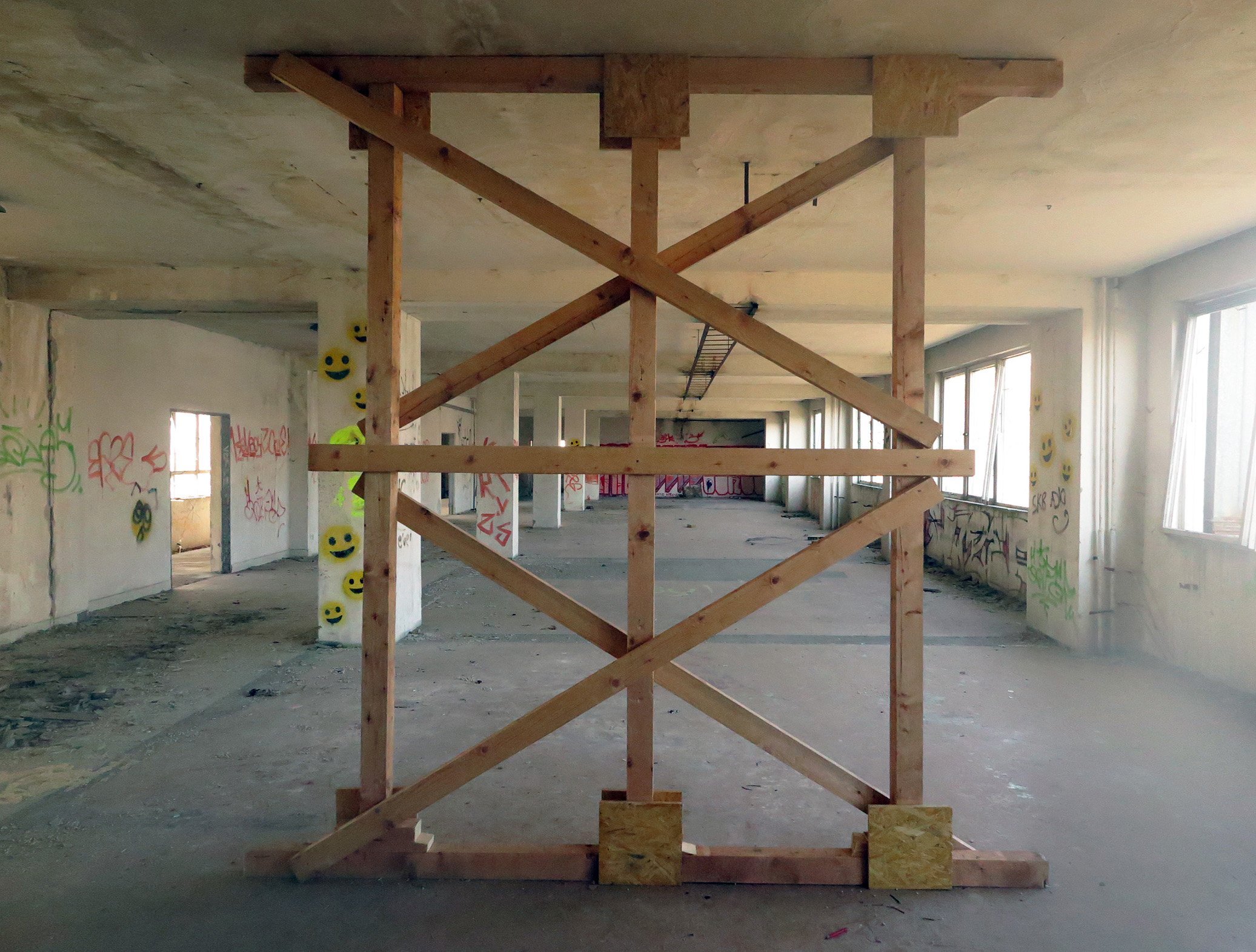

8. Připevnit příložky, kudy neprochází zavětrování.

Rescue Shoring

9. Provést závěrečnou kontrolu funkčnosti VERTIKÁLNÍ PODPĚRY.
