GRAFICKÁ PŘÍLOHA

Rescue Shoring
Rescue Shoring

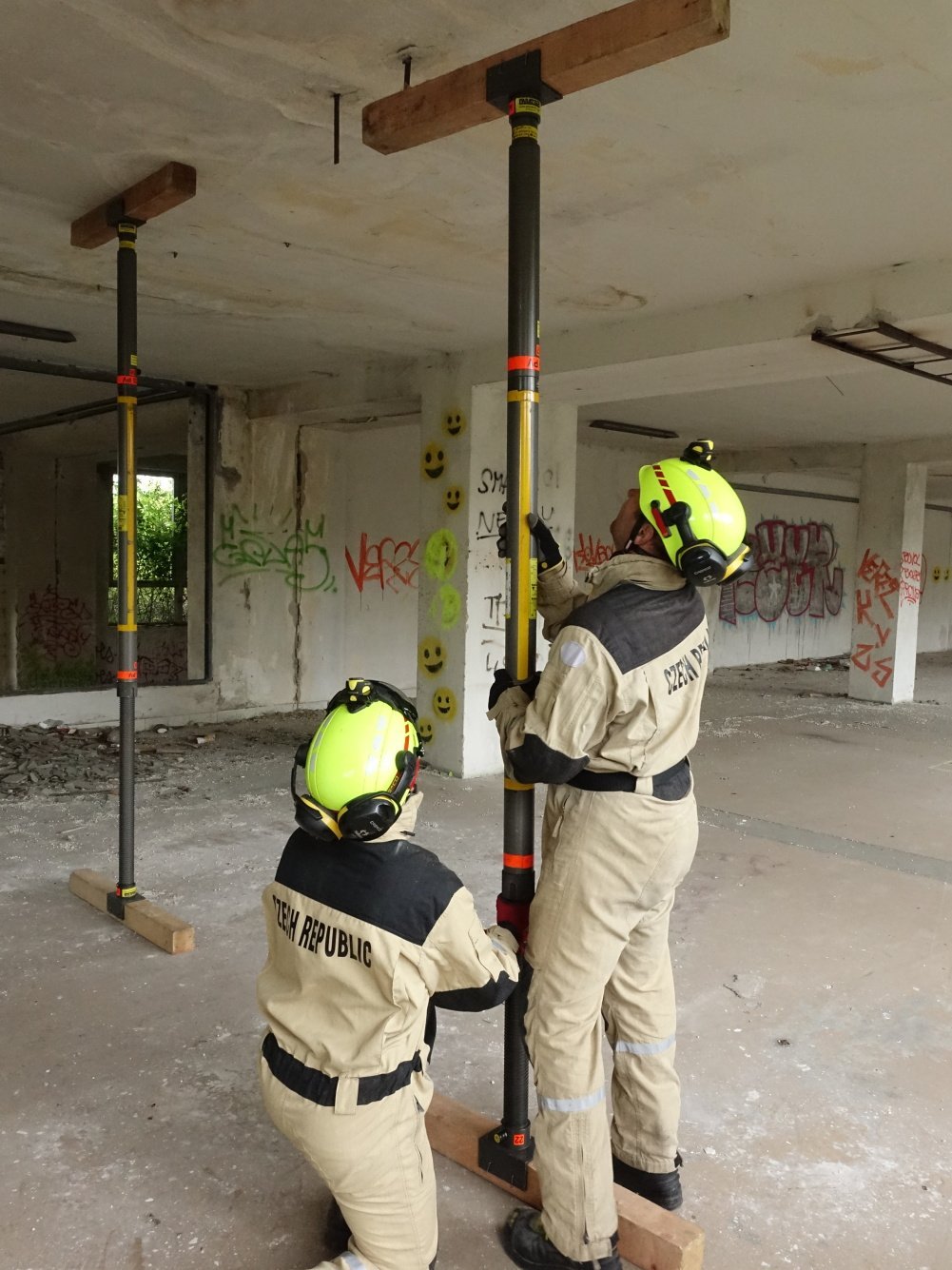

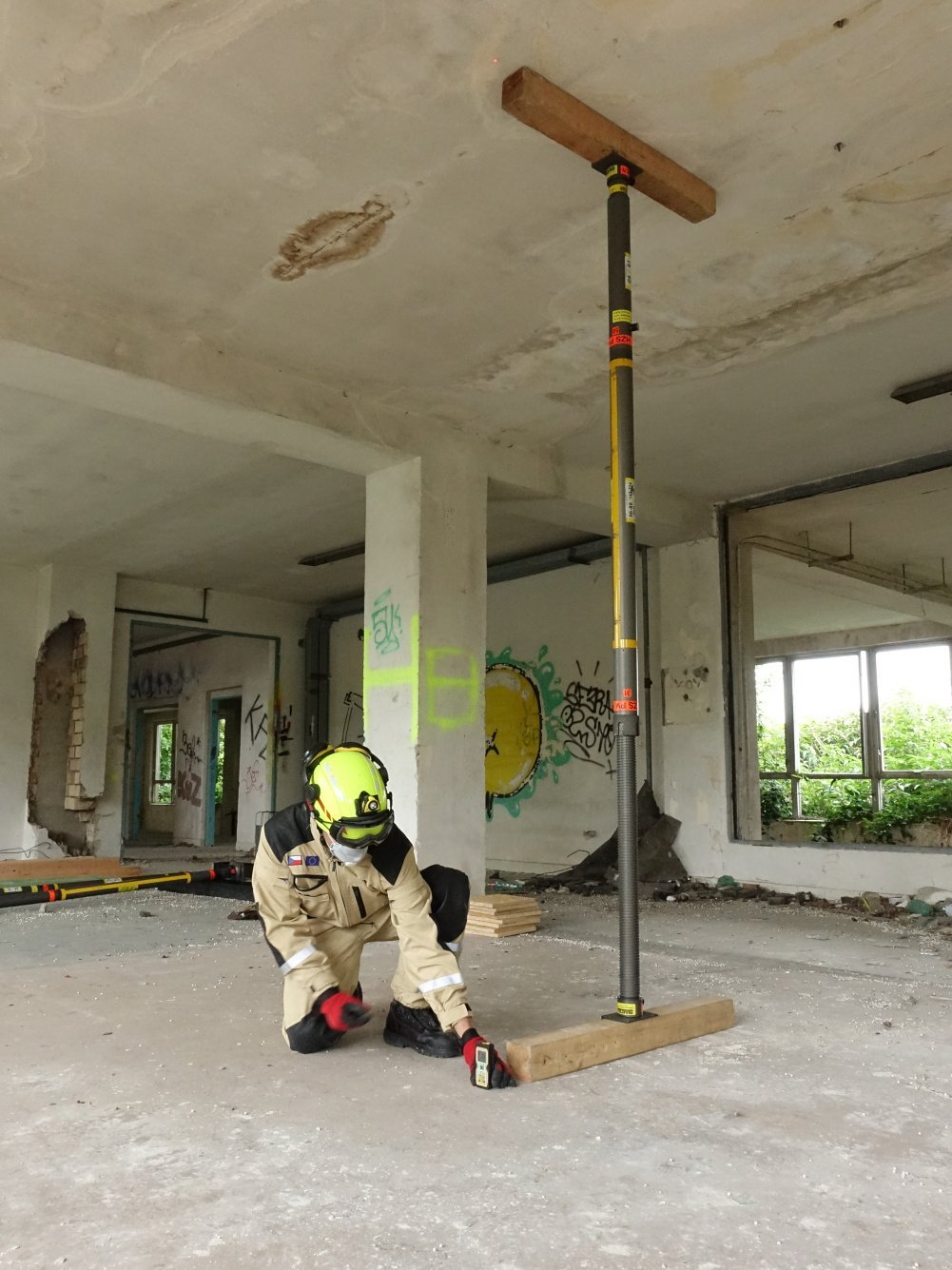

1. Zajistit nebezpečný prostor dočasnými podpěrami. Odstranit nezbytné množství suti k instalaci sestavy.

Rescue Shoring

2. Uřezat jednotlivé dřevěné prvky dle naměřených délek.

POZOR! Vytváříme dvě DVOJITÉ VERTIKÁLNÍ PODPĚRY.

Rescue Shoring

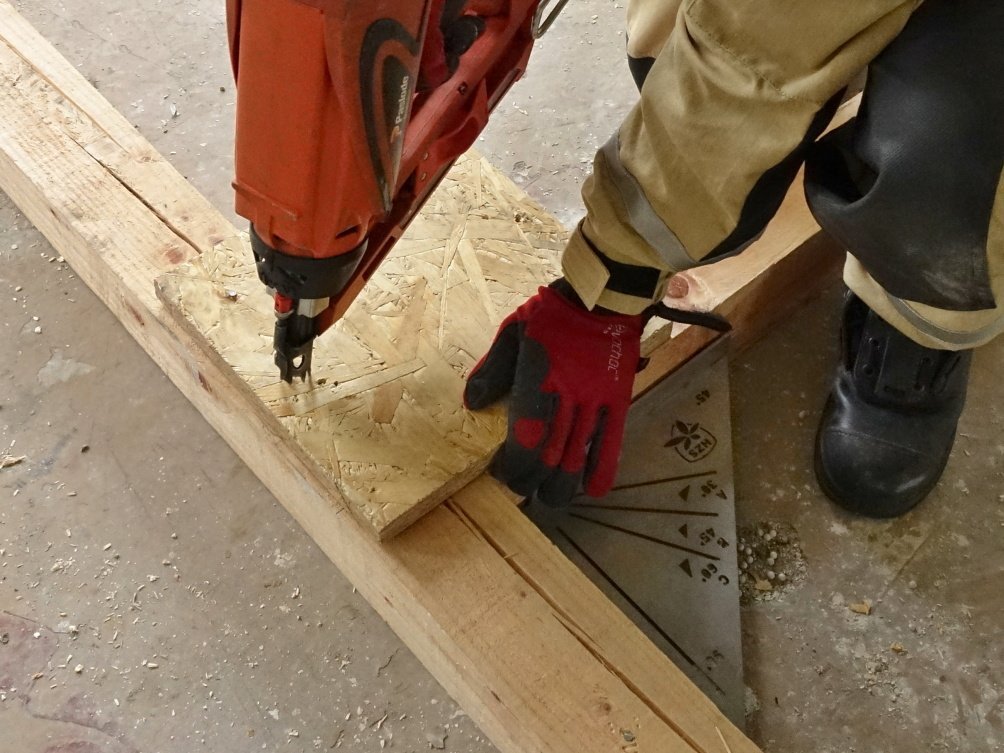

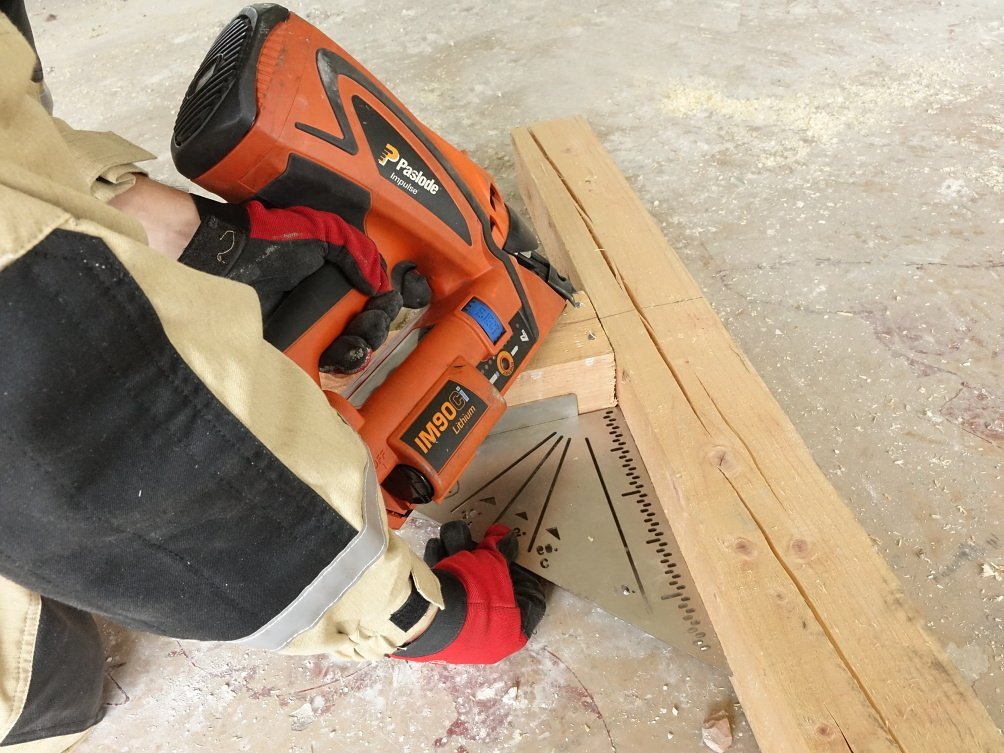

3. Přiložit podpěry kolmo na hlavici ve stanovené vzdálenosti od sebe a pozice zajistit dvěma hřebíky pod úhlem.

Rescue Shoring

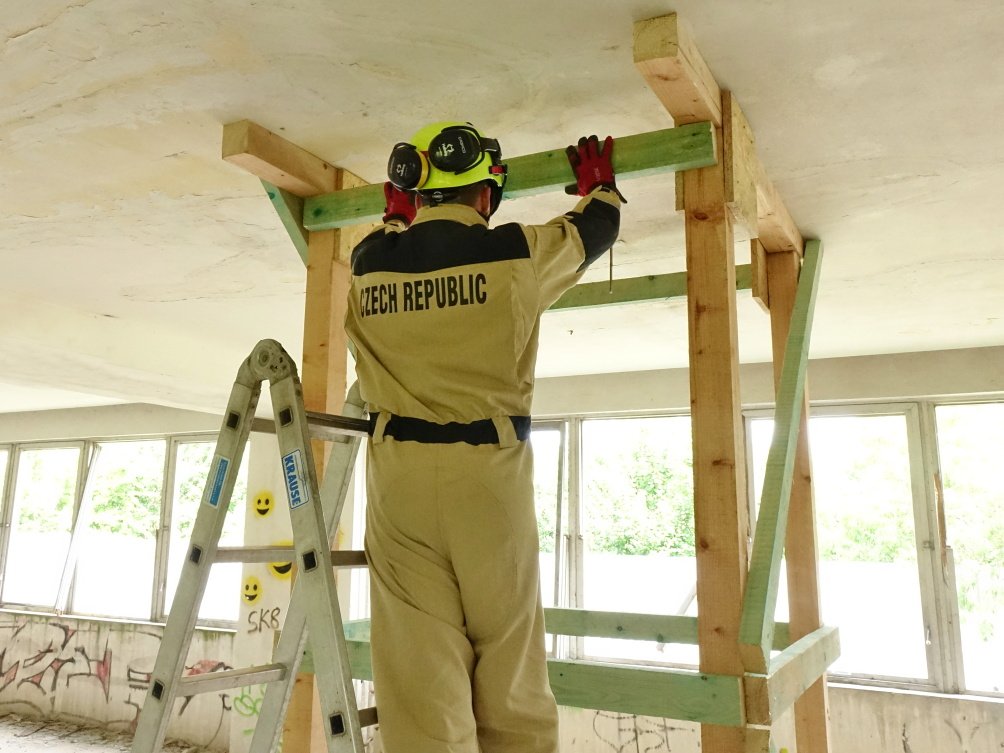

4. Při výšce sestavy nad 2,5 m připevnit na střed podpěr středovou výztuhu.

Rescue Shoring
Rescue Shoring

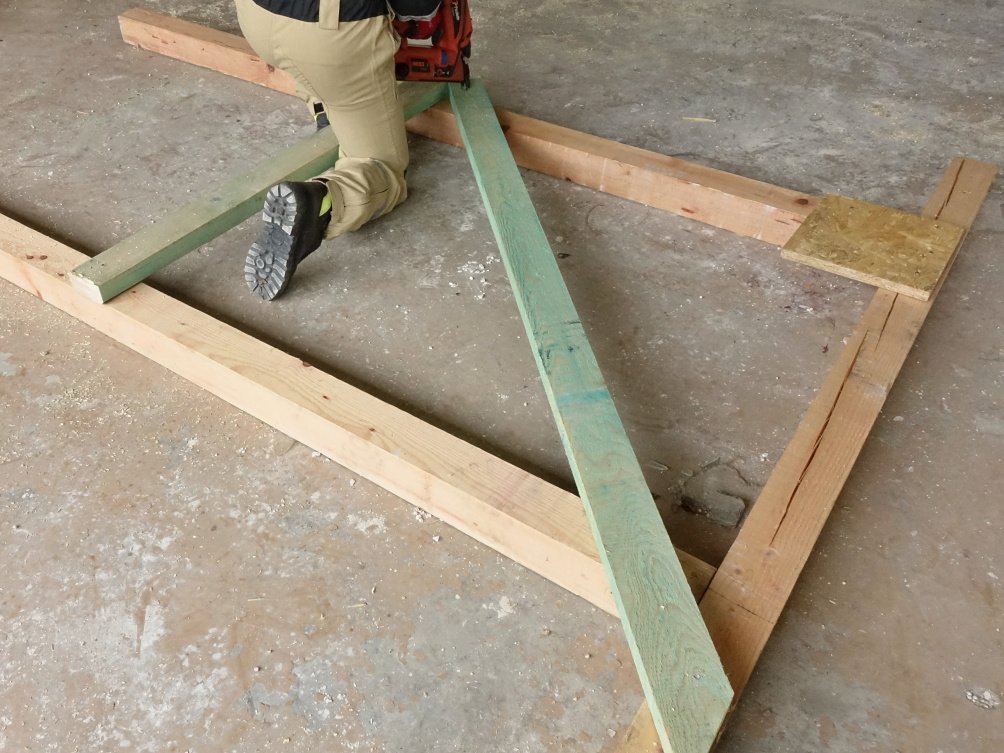

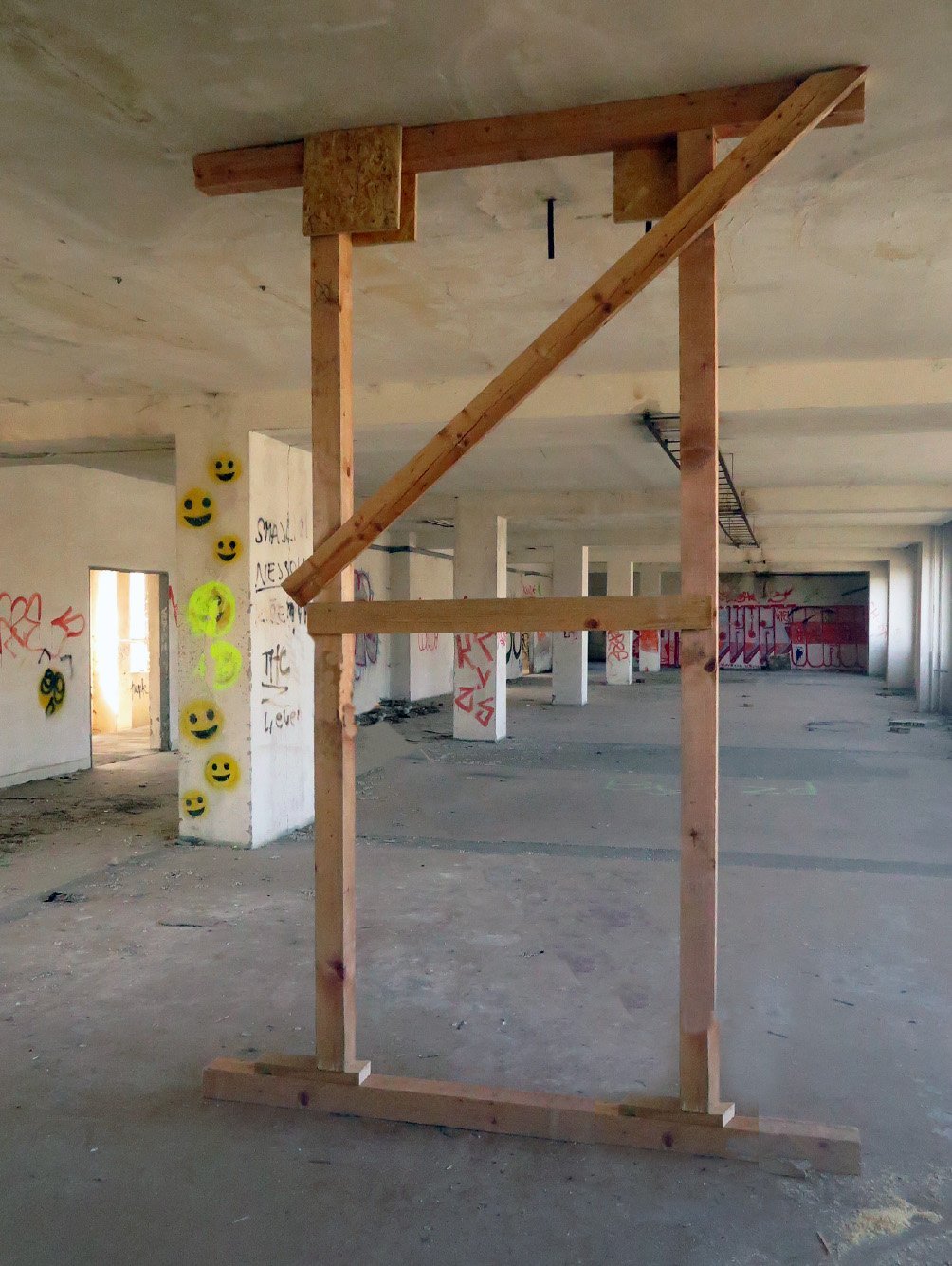

5. Připevnit horní část úhlopříčného zavětrování a příložku v místě, kudy neprochází zavětrování.

Rescue Shoring

6. Převrátit sestavu a zajistit příložkami spojení hlavice s oběma podpěrami.

Rescue Shoring

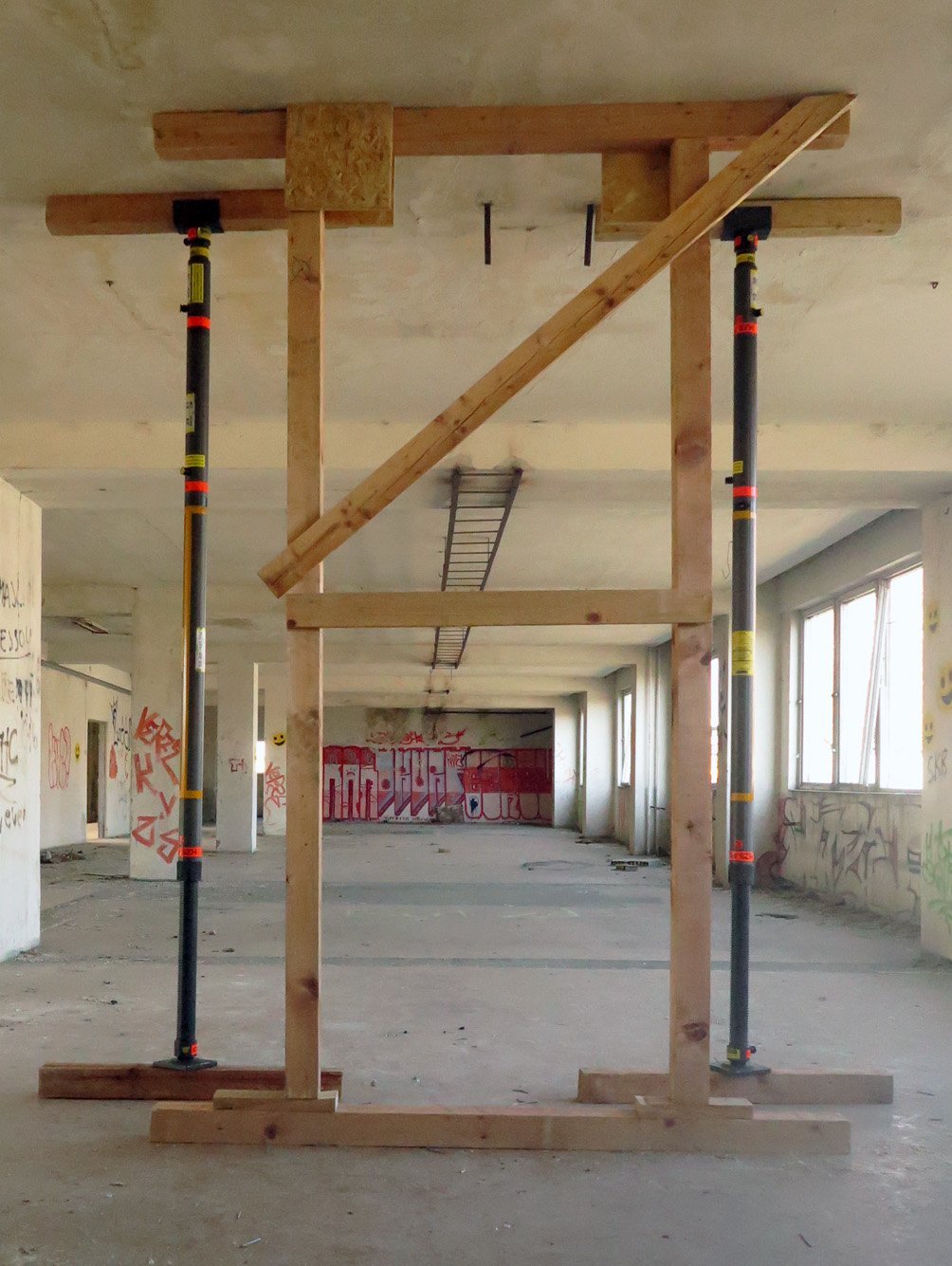

7. Umístit vytvořenou sestavu v kolmé pozici na patici s klíny.

Rescue Shoring

8. Dotáhnout klíny a zajistit je hřebíky. V této fázi lze odstranit dočasné podpěry.

Rescue Shoring

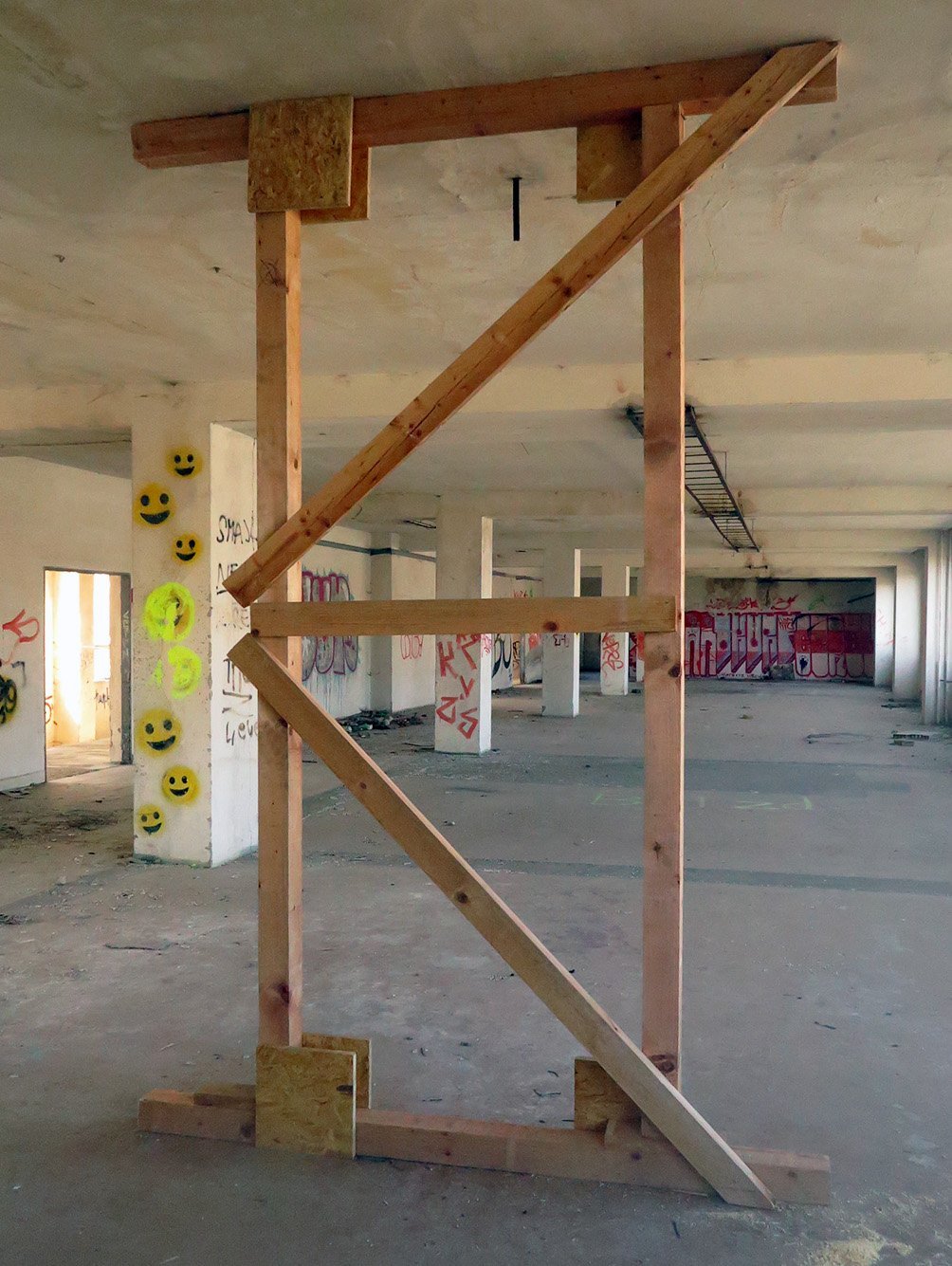

9. Připevnit dolní část úhlopříčného zavětrování tzv. do písmene K. Připevnit zbývající příložky v místech, kudy neprochází zavětrování.

Rescue Shoring

10. Provést instalaci druhé sestavy ve vzdálenosti 90-120 cm od první sestavy. POZOR! Sestavu zrcadlově otáčíme.

Rescue Shoring
Rescue Shoring

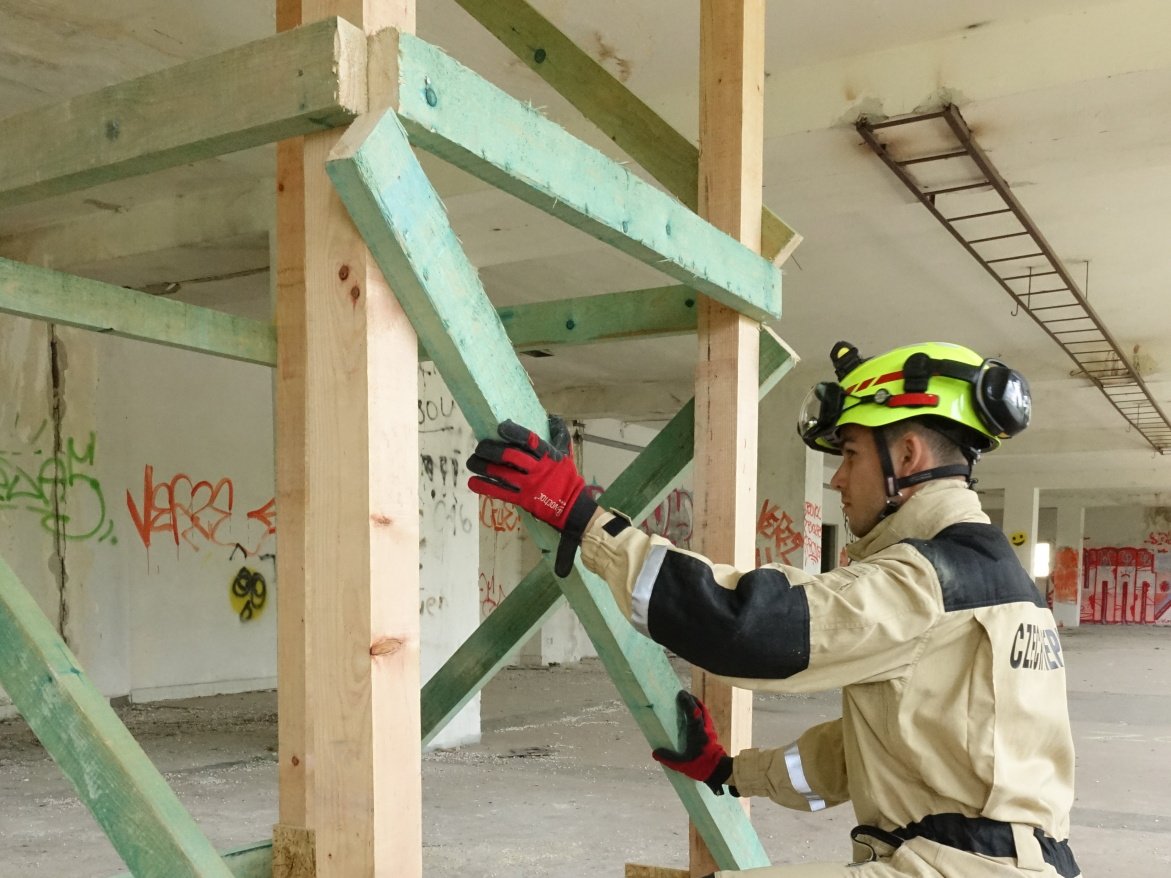

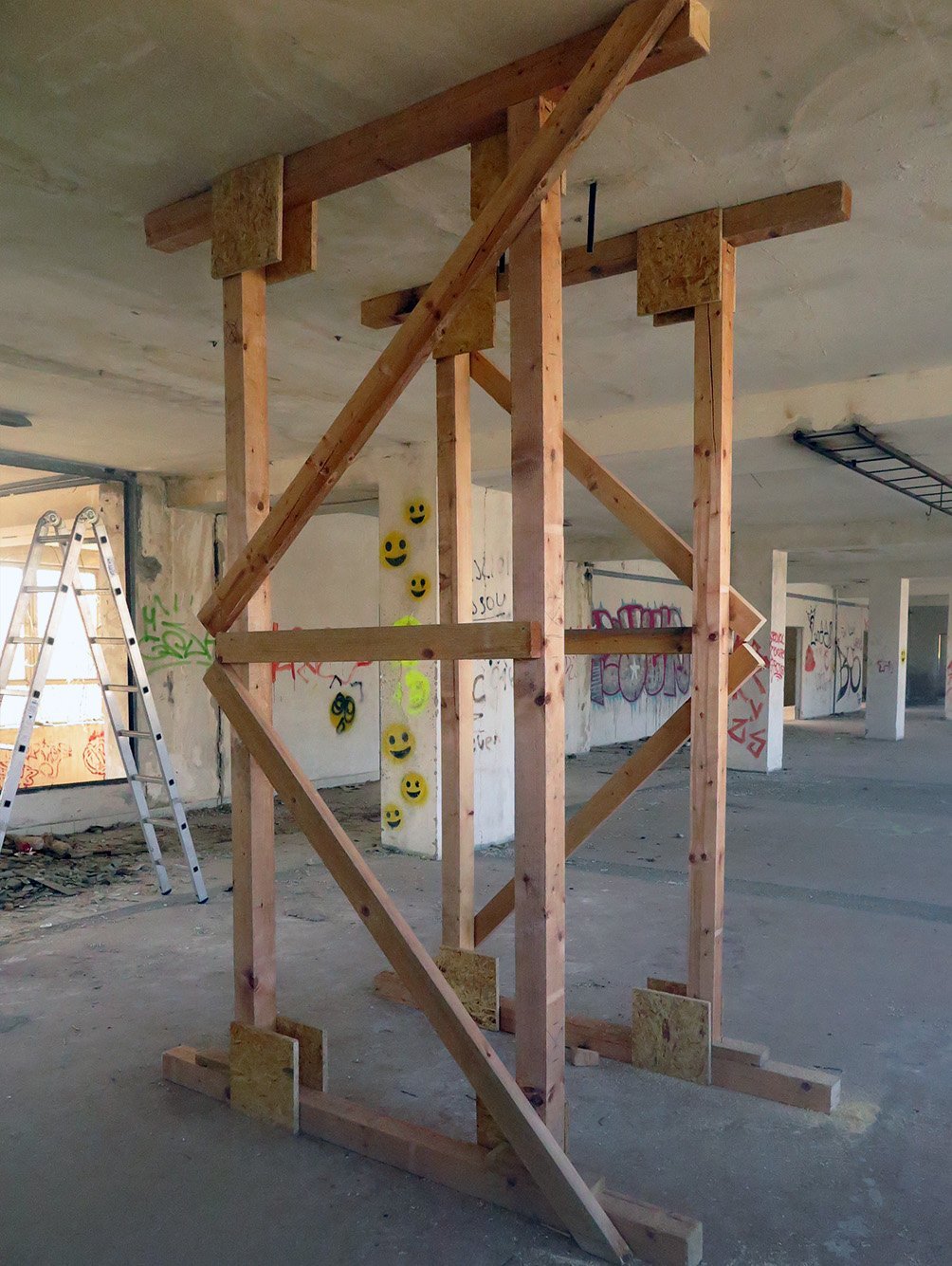

11. Spojit obě sestavy vodorovným a úhlopříčným zavětrováním do písmene K.

Rescue Shoring

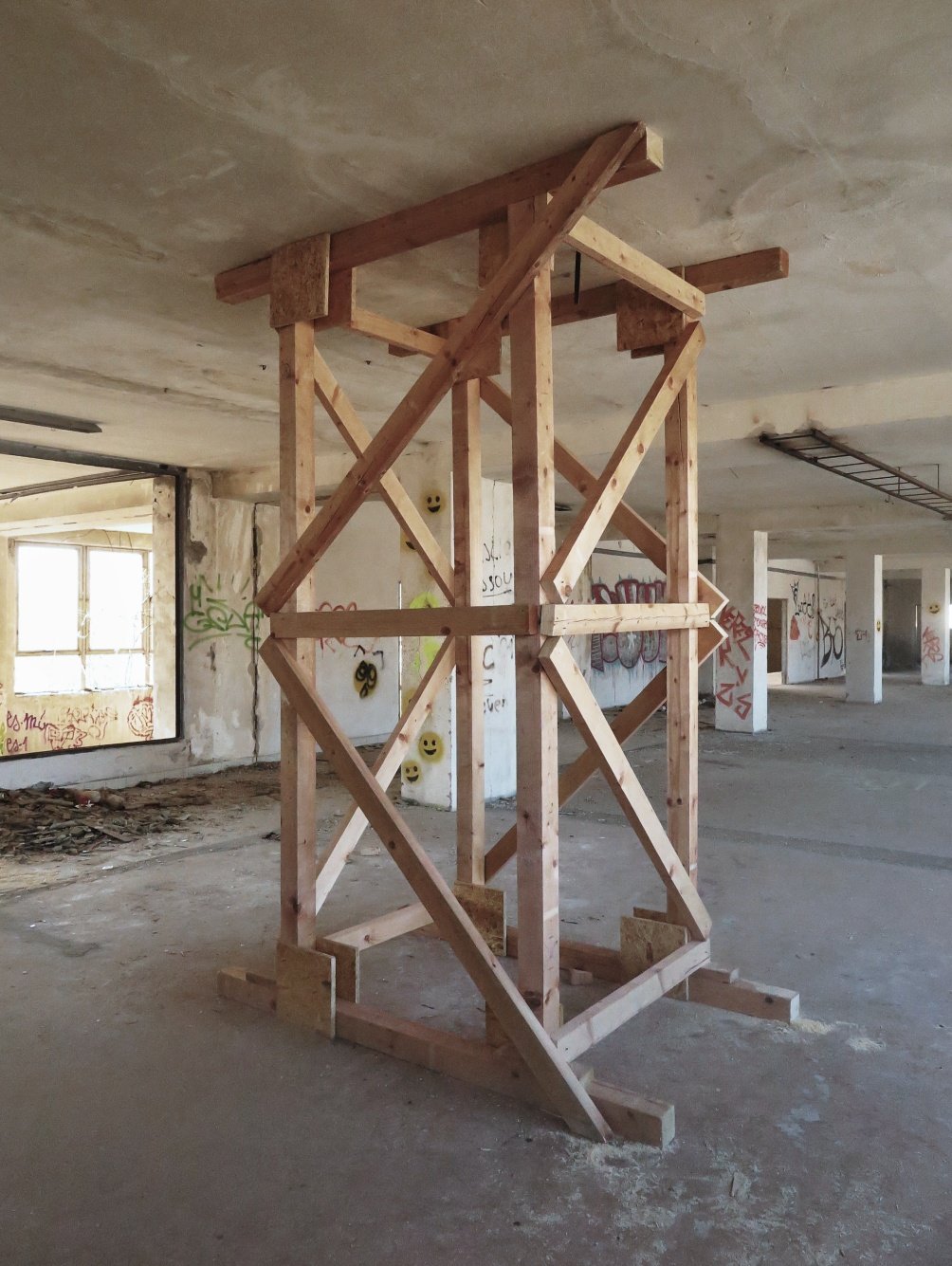

12. Provést závěrečnou kontrolu funkčnosti VĚŽOVÉ PODPĚRY.
