Standardní délka hřebíků pro aplikaci do příložky – min. 6 cm.
Standardní délka hřebíků pro aplikaci do dřeva (trámy, fošny, klíny) – min 9 cm.
Označení hřebíkových vzorů – počet hřebíků.
Hřebíky se rozmisťují ve tvaru hodnoty 5 na hrací kostce, k zajištění maximální pevnosti spoje.
Příložky slouží ke spojení jednotlivých dřevěných prvků a zvýšení celkové odolnosti sestav vůči nežádoucímu pohybu např. při sekundárních otřesech při zemětřeseních.
Doporučený materiál: překližka minimální tloušťky 1,8 cm

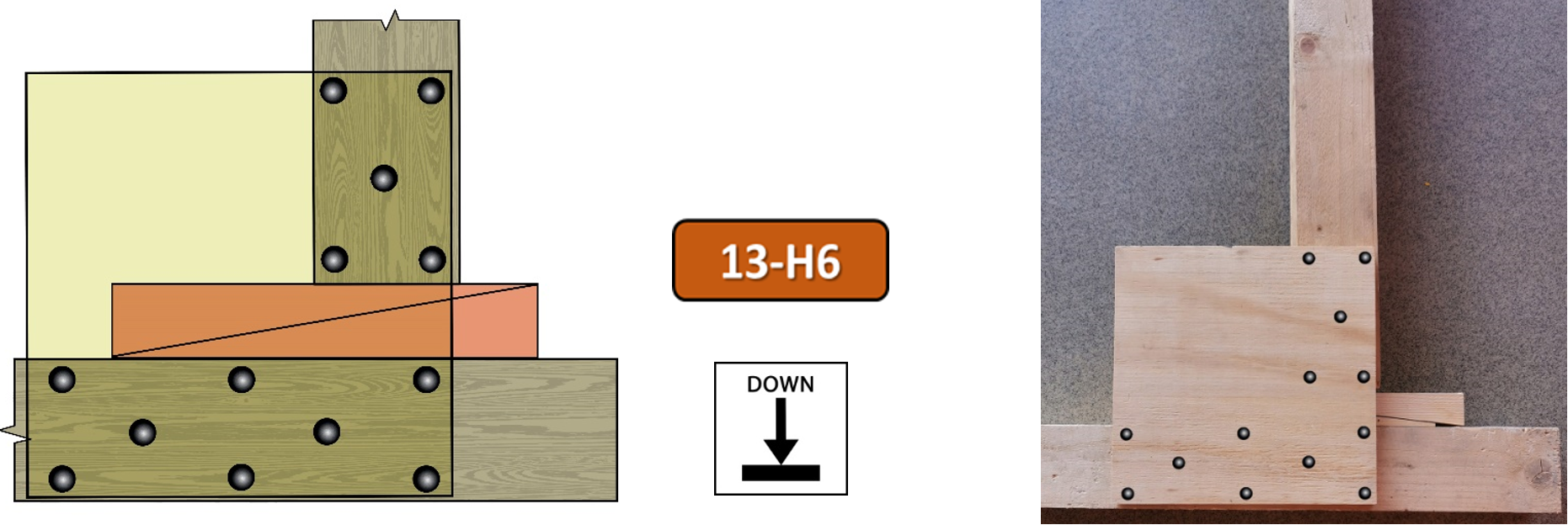

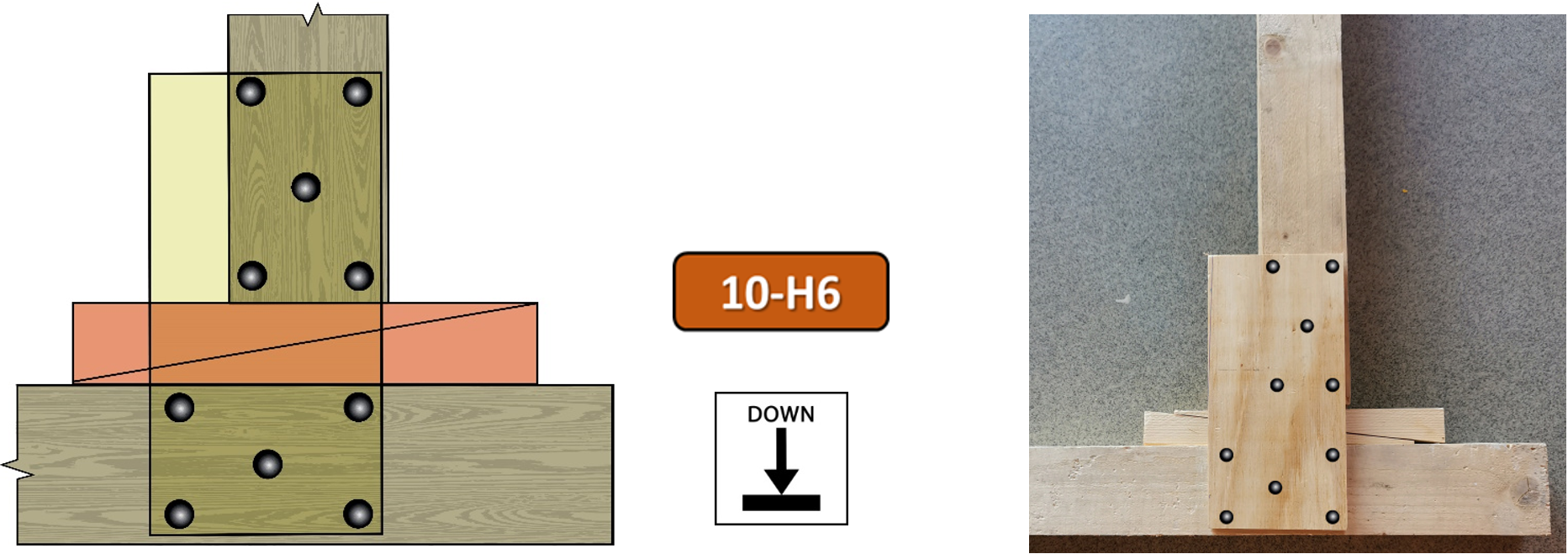

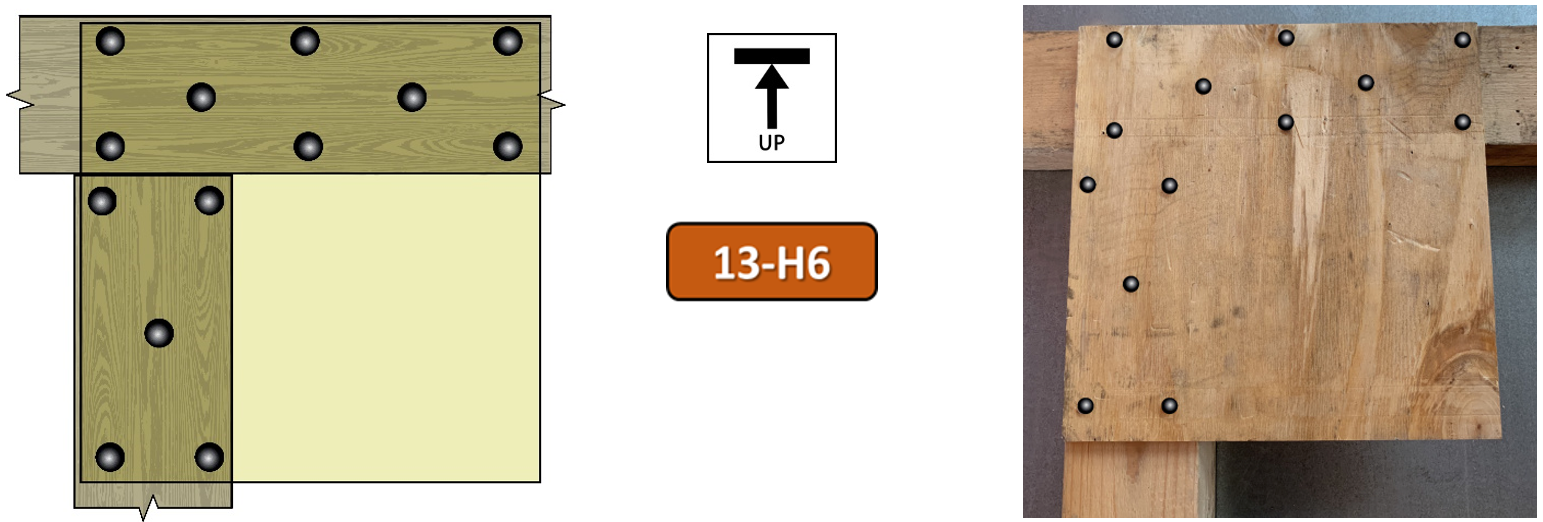

Použité standardní typy příložek:
POZOR DŮLEŽITÉ! Příložky umísťujeme vždy tak, aby nedošlo k jejímu dotyku s podpíranou konstrukcí, ideálně nechat „odskok“ od styčné hrany opěrného prvku cca 0,5 cm viz obrázek.

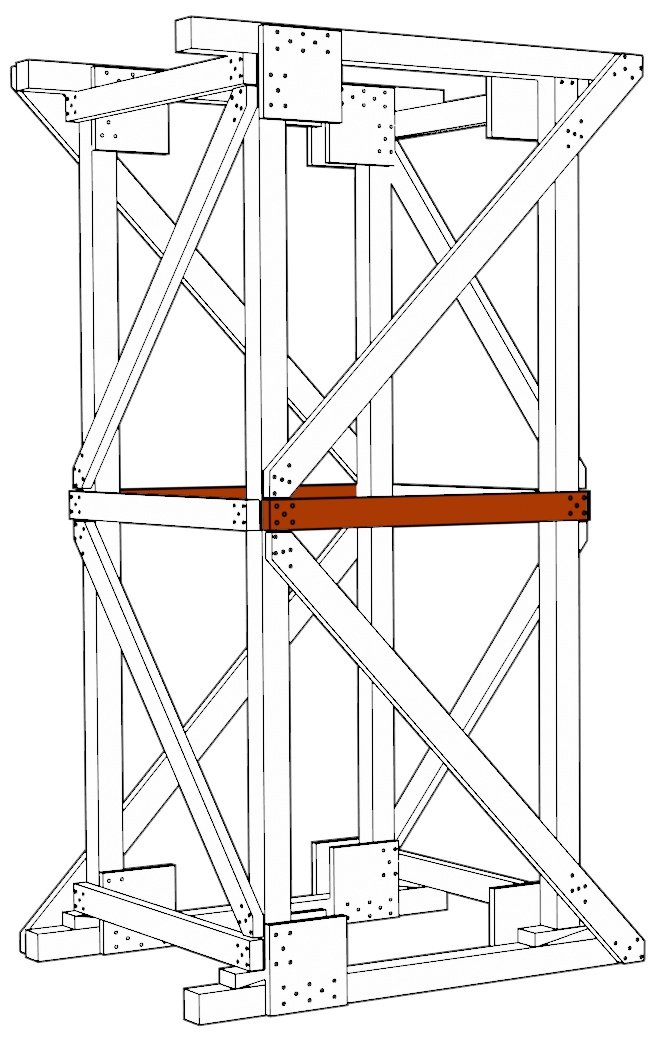

Výztuhy slouží ke zpevnění sestav a brání prohnutí nosných prvků mimo osu zatížení.
Doporučený materiál: fošna průřezu 10 × 5 cm
Limitní délka nosného prvku (podpěra):
- Určuje maximální délku nosného prvku bez potřeby výztuhy.
- Limitní délka se stanoví jako součin konstanty LD a menšího rozměru průřezu.
- Konstanta LD = 25
Příklad stanovení limitní délky nosného prvku:
- hranol průřezu 10 × 10 cm
- konstanta LD = 25, nejmenší rozměr průřezu hranolu = 10 cm
- LMAX = 25 x 10 = 250 cm
Klíny slouží k vymezení polohy sestavy vůči místu instalace. Po dopnutí klínů dochází k aktivaci sestavy, která v tomto okamžiku přebírá zatížení podpírané konstrukce a tím stabilizuje konstrukční systém.
- Klíny standardně používáme v párech.
- Šikminy klínů se musí vzájemně dotýkat po celé ploše.
- Dopnutí klínů se provádí údery dvěma kladivy do protilehlých konců klínů.
- Po dokončení sestavy se klíny zajistí dvěma hřebíky pod úhlem. Pro případ dodatečného dopnutí klínů se doporučuje zatloukat hřebíky tak, aby je bylo možné vytáhnout.
POZOR! Dopnutí klínů provádět citlivě s ohledem na podpíranou konstrukci, aby nedošlo k jejímu nežádoucímu pohybu.
- Standardní rozměry klínů:

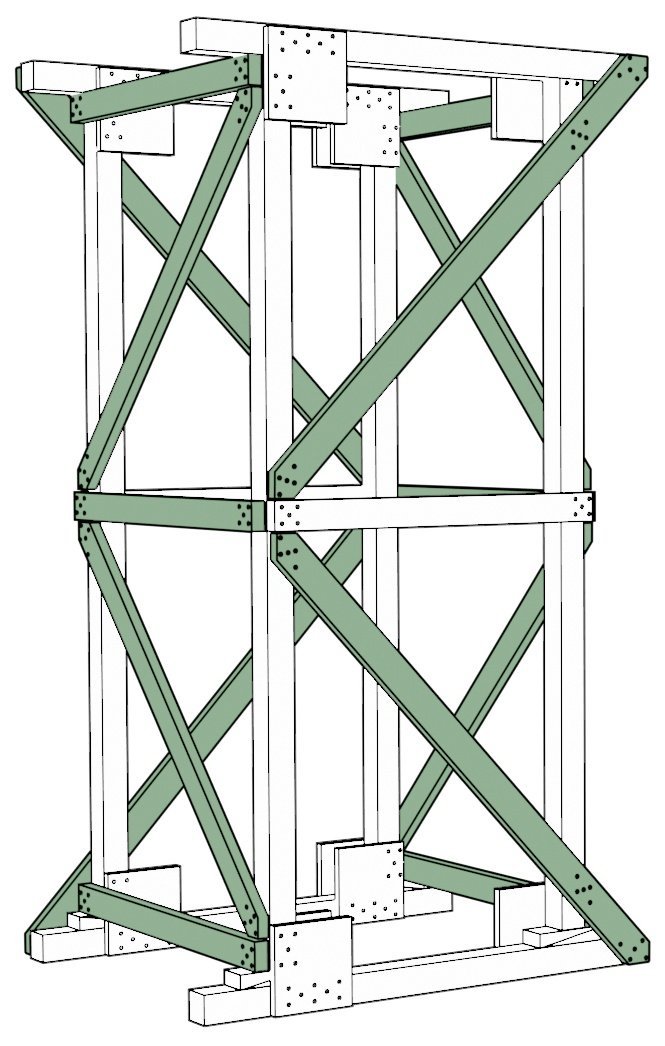

Zavětrování slouží k tomu, aby vytvořená sestava získala potřebnou stabilitu a tuhost, především proti působení sil mimo hlavní směr zatížení. Zavětrování přenáší síly v tahu i tlaku, proto se k tomuto účelu doporučuje používat fošny.
Doporučený materiál: fošna průřezu 10 x 5 cm
Limitní délka zavětrovací fošny:
- Určuje maximální délku zavětrovací fošny bez potřeby spojení do písmene X.
- Limitní délka se stanoví jako součin konstanty LD a menšího rozměru průřezu.
- V případě překročení limitní délky fošny, musí být zavětrování spojeno do X.
- Konstanta LD = 50
Příklad stanovení limitní délky zavětrovací fošny:
- zavětrovací fošna průřezu 10 × 5 cm
- konstanta LD = 50, nejmenší rozměr průřezu fošny = 5 cm
- LMAX= 50 x 5 = 250 cm
