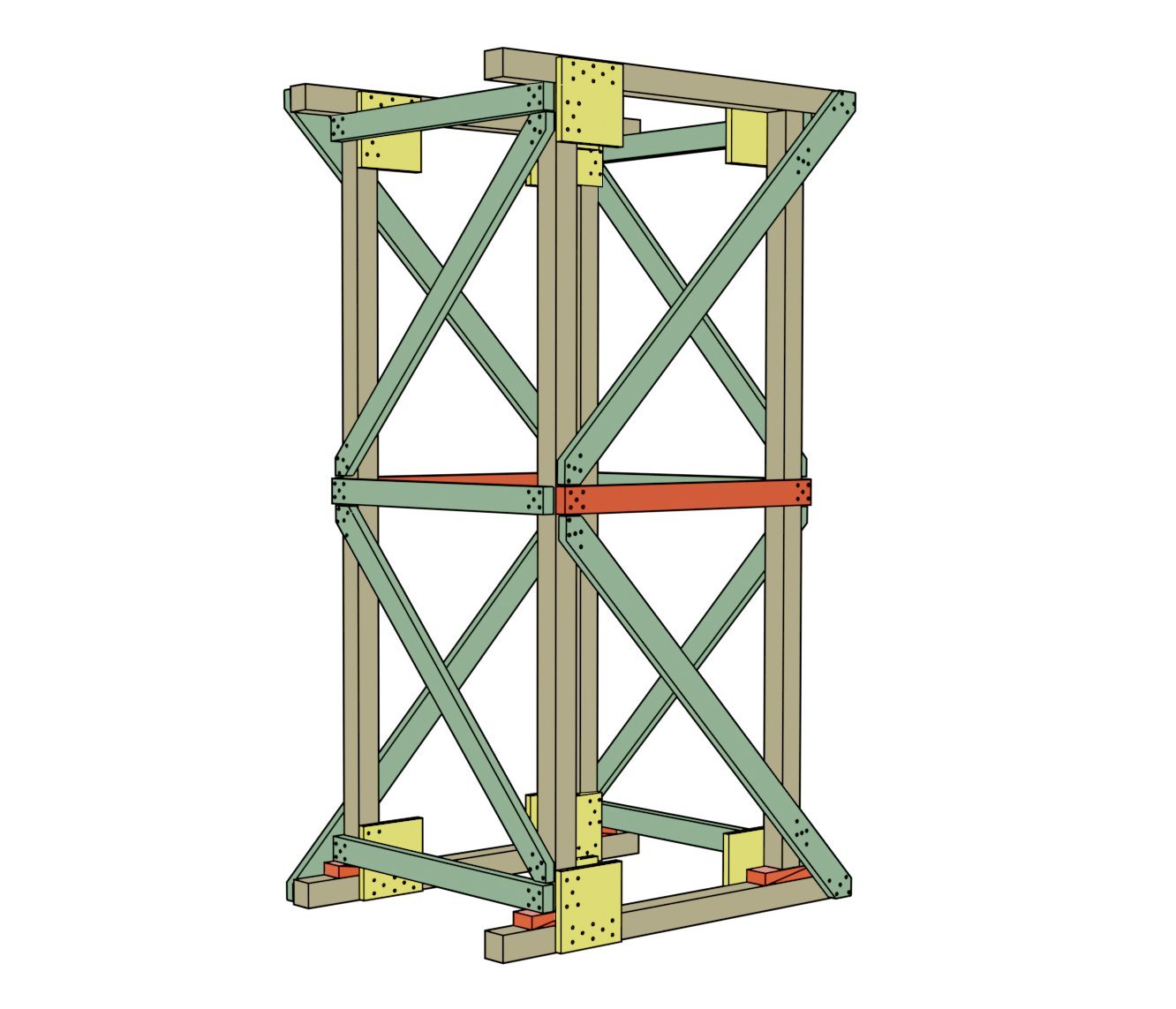

Mimořádně pevná a stabilní sestava ke stabilizaci poškozených vodorovných konstrukcí. Vzniká příhradovým spojením dvou DVOJITÝCH VERTIKÁLNÍCH PODPĚR.
| VERTIKÁLNÍ STABILIZACE | TŘÍDA 3 |
| Při max. výšce 5 m – nosnost sestavy 10 t |
| Vzdálenost středů podpěr 90–120 cm |

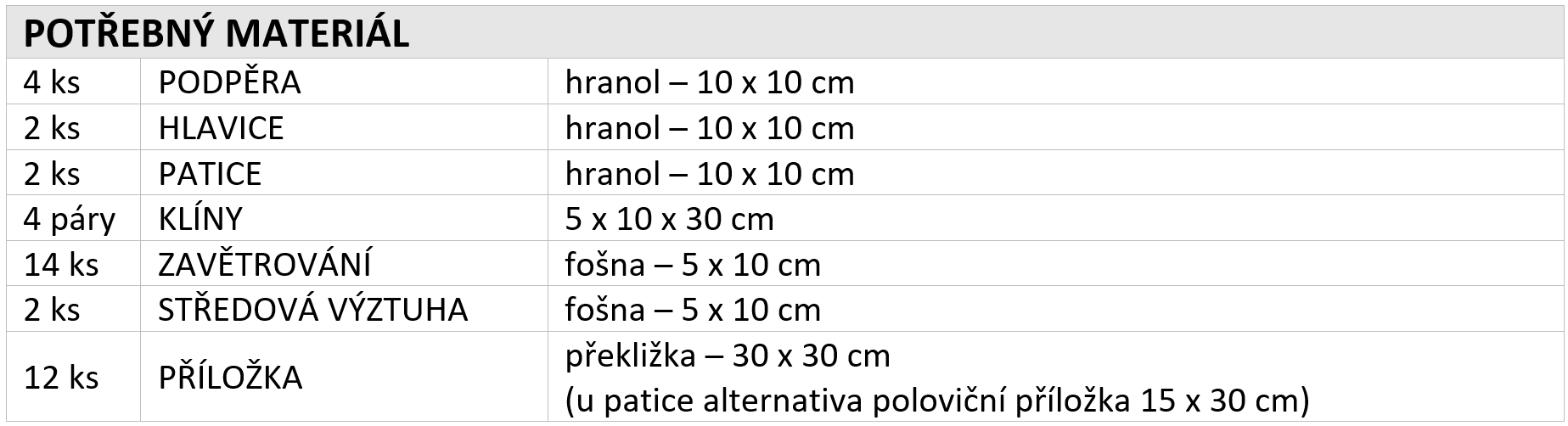

DOPORUČENÝ PRACOVNÍ POSTUP
- Určit místo instalace sestavy s ohledem na poškozenou konstrukci.
- Zajistit nebezpečný prostor dočasnými podpěrami (ideálně rozpěrnými tyčemi).
- Odstranit nezbytné množství suti k instalaci sestavy.
- V bezpečném prostoru vytvořit dvě DVOJITÉ VERTIKÁLNÍ PODPĚRY dle následujícího postupu:
- Uřezat jednotlivé dřevěné prvky dle naměřených délek – hlavici, patici a podpěry. POZOR! Při řezání podpěr pamatovat na zkrácení o rozměr hlavice, patice a klínů (25 cm).
- Přiložit podpěry kolmo na hlavici ve stanovené vzdálenosti od sebe
(90–120 cm) s dodržením přesahu hlavice/patice na obou koncích
(30–45 cm), pozice zajistit dvěma hřebíky pod úhlem tak, aby nevznikly nežádoucí mezery mezi oběma prvky. - Připevnit na střed podpěr středovou výztuhu při výšce sestavy nad
2,5 m (při výšce sestavy nad 3,6 m připevňujeme dvě středové výztuhy umístěné v třetinách výšky podpěr). - Zajistit příložkou spojení hlavice s jednou podpěrou. POZOR! V případě VĚŽOVÉ PODPĚRY musí vnější hrany všech umístěných příložek lícovat s vnějšími hranami podpěr.
- Připevnit horní část úhlopříčného zavětrování (protáhnout zavětrování až přes hlavici).
- Převrátit sestavu a zajistit příložkami spojení hlavice s oběma podpěrami (doporučeno připevnit na střed podpěr i druhou středovou výztuhu pro zpevnění sestavy).
- Umístit patici s klíny na místo instalace.
- Umístit vytvořenou sestavu v kolmé pozici na patici a dotáhnout klíny.
- Připevnit dolní část úhlopříčného zavětrování (protáhnout zavětrování až přes patici) do písmene K.
- Zajistit příložkami z obou stran spojení patice s podpěrami tam, kde neprochází zavětrování.
- Provést instalaci druhé sestavy dle stejného postupu (body 5.-8.) s umístěním ve vzdálenosti 90–120 cm od první sestavy. POZOR! Sestavu zrcadlově otáčíme – zavětrování musí být z vnější strany, aby při pohledu přes obě sestavy vytvořilo zavětrování do písmene X.
- Spojit obě sestavy vodorovným a úhlopříčným zavětrováním do písmene K. POZOR! Zavětrování připevňujeme tak, aby při pohledu z boční strany vytvořilo zavětrování do písmene X.
- Zkontrolovat dotažení klínů u patice a zajistit je hřebíky.
- Vymezit nežádoucí volný prostor mezi zajišťovanou konstrukcí a hlavicemi/paticemi např. klíny.
- Provést závěrečnou kontrolu funkčnosti VĚŽOVÉ PODPĚRY.
