Výztuhy slouží ke zpevnění sestav a brání prohnutí nosných prvků mimo osu zatížení.
Doporučený materiál: fošna průřezu 10 × 5 cm
Limitní délka nosného prvku (podpěra – rozpěra – vzpěra)
- Určuje maximální délku nosného prvku bez potřeby výztuhy.
- Limitní délka se stanoví jako součin konstanty LD a menšího rozměru průřezu.
- Konstanty LD:

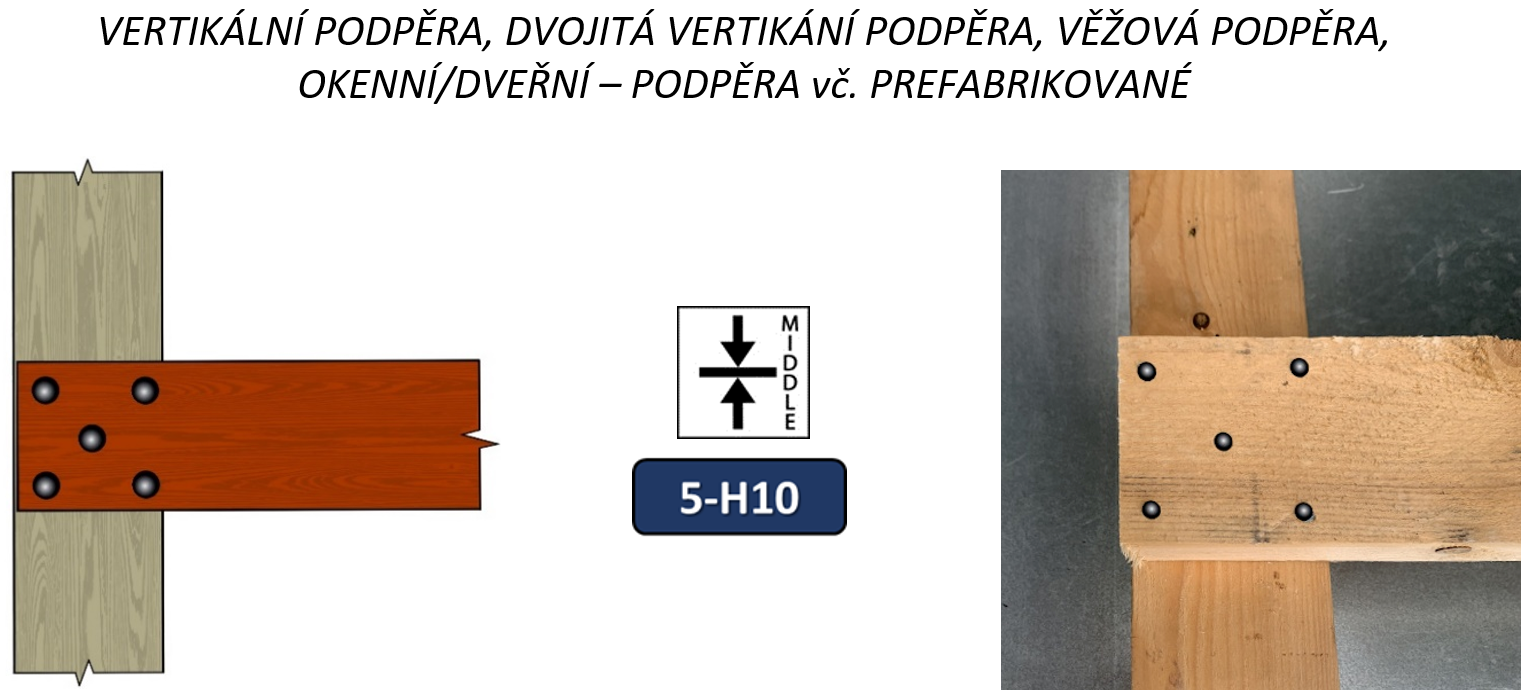

- LD 25 – podpěra – rozpěra

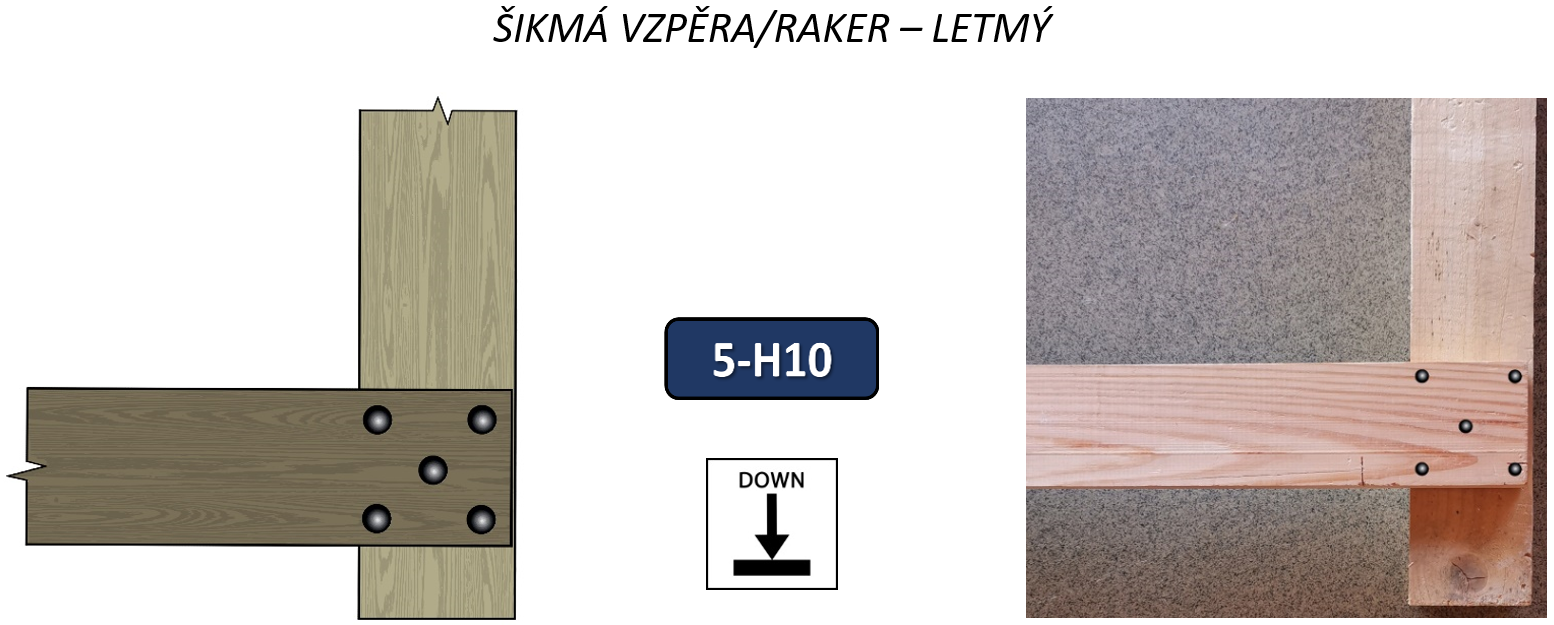

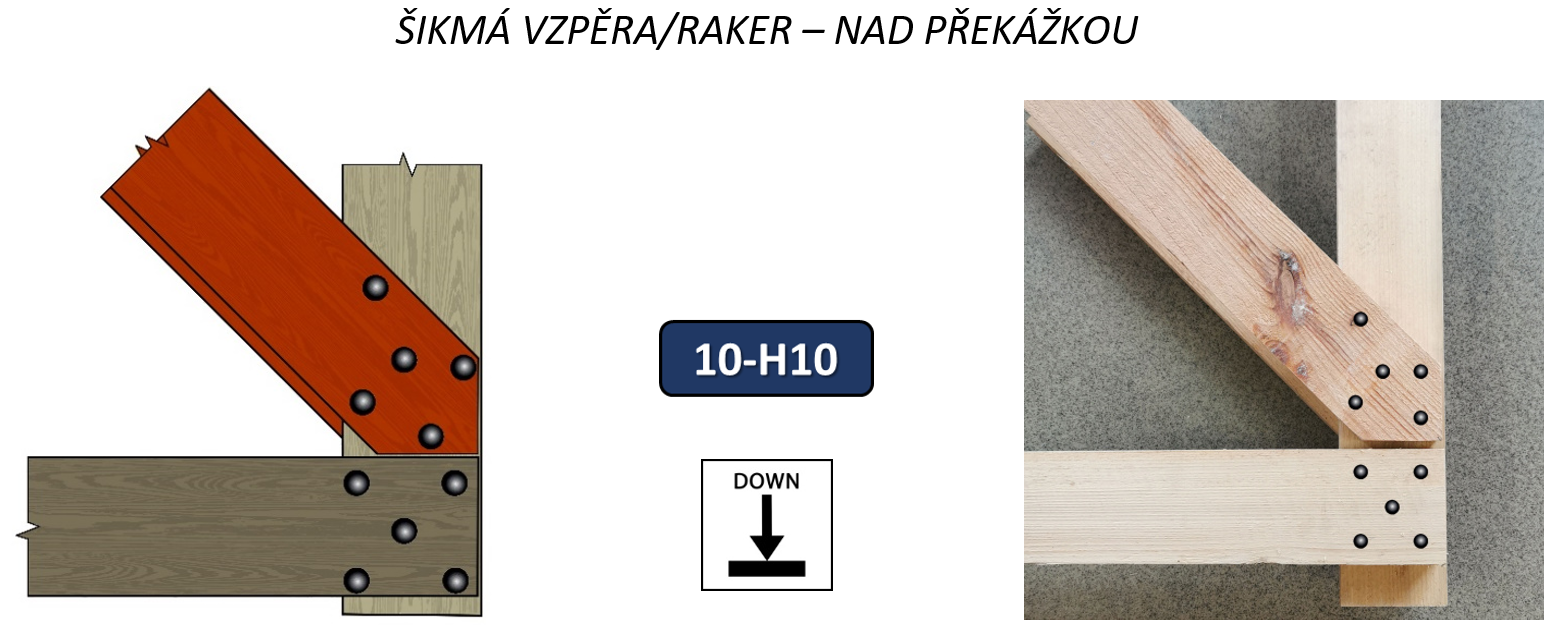

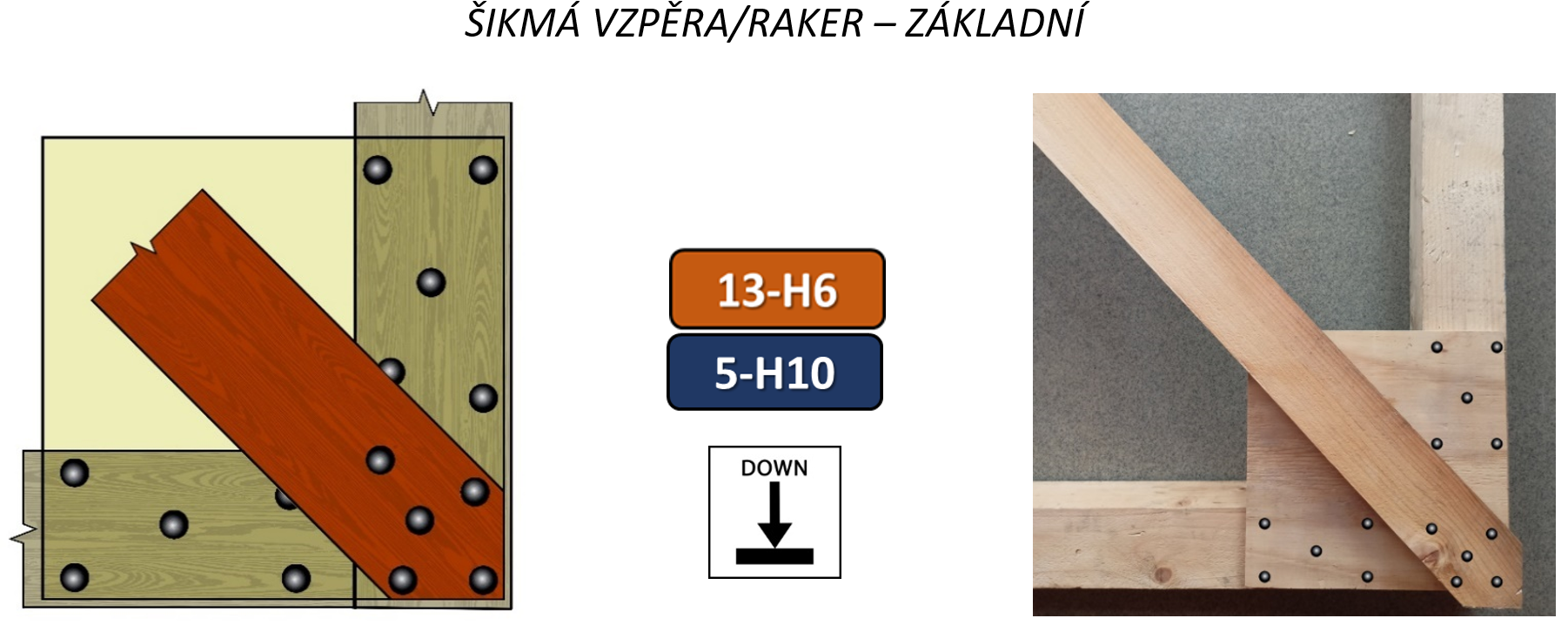

- LD 35 – vzpěra (RAKER)
- Limitní délka nosného prvku (LMAX):
- podpěra – rozpěra = 250 cm
- vzpěra (RAKER) = 350 cm
- Příklad stanovení limitní délky nosného prvku pro vzpěru (RAKER):
- hranol průřezu 10 × 10 cm
- konstanta LD = 35, nejmenší rozměr průřezu hranolu= 10 cm
- LMAX = 35 x 10 = 350 cm
