Zemní kotevní systém zamezuje nežádoucímu pohybu sestavy ve směru zatížení a podílí se na přenosu zatížení do pevného podkladu. Správné ukotvení do země nebo jiné pevné plochy je jedním z klíčových faktorů, zda bude sestava účinná vůči silovým účinkům poškozené konstrukce.
Varianty zemního kotevního systému:

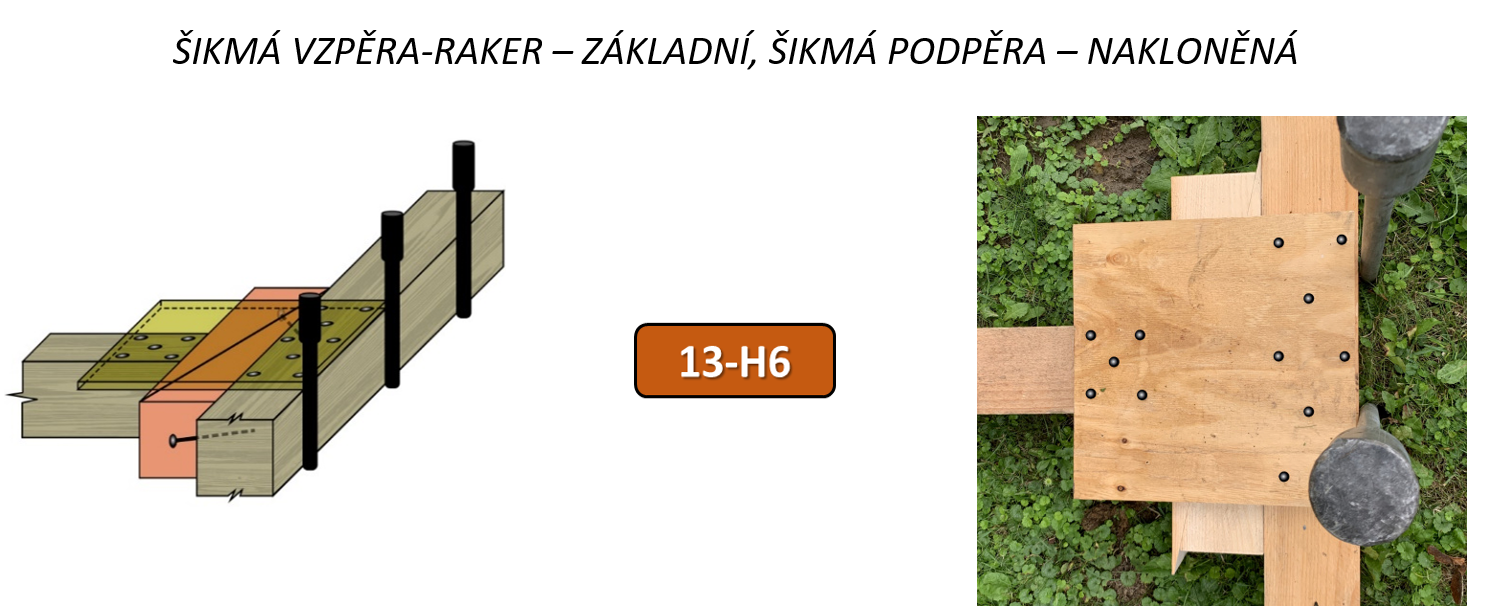

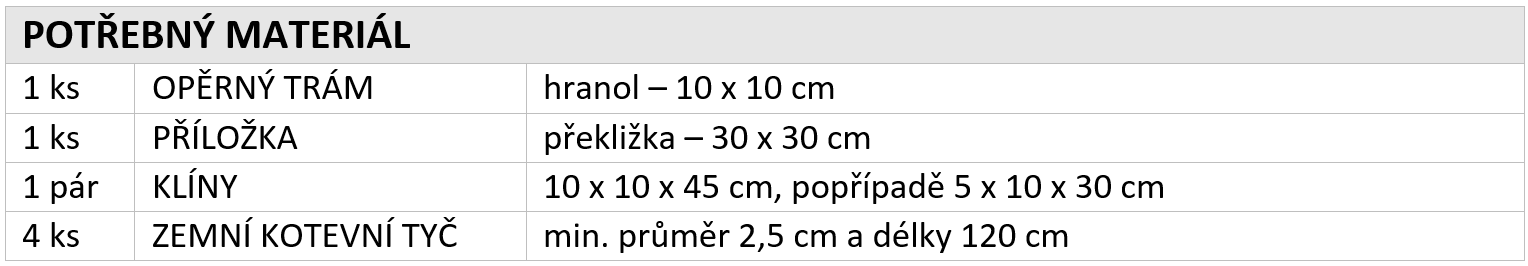

DOPORUČENÝ PRACOVNÍ POSTUP:

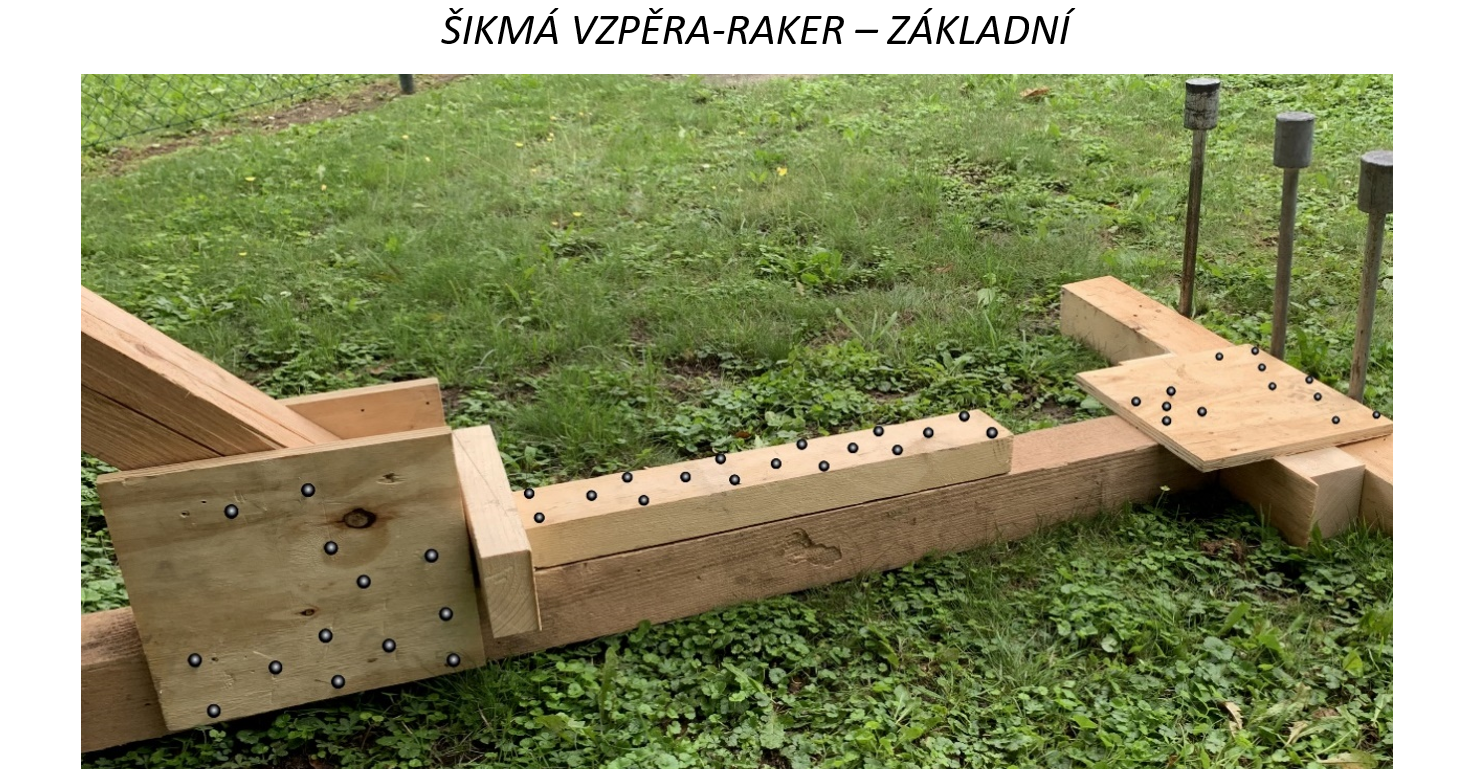

- Instalovat vytvořenou sestavu na určené místo, vyrovnat do kolmé pozice.
- Umístit opěrný trám s klíny na určené místo a zajistit ho zemními kotevními tyčemi.
- Dotáhnout klíny zemního kotevního systému.
- Zajistit zemní kotevní systém připevněním příložky v místě spojení opěrného a zemního trámu (nad klíny).

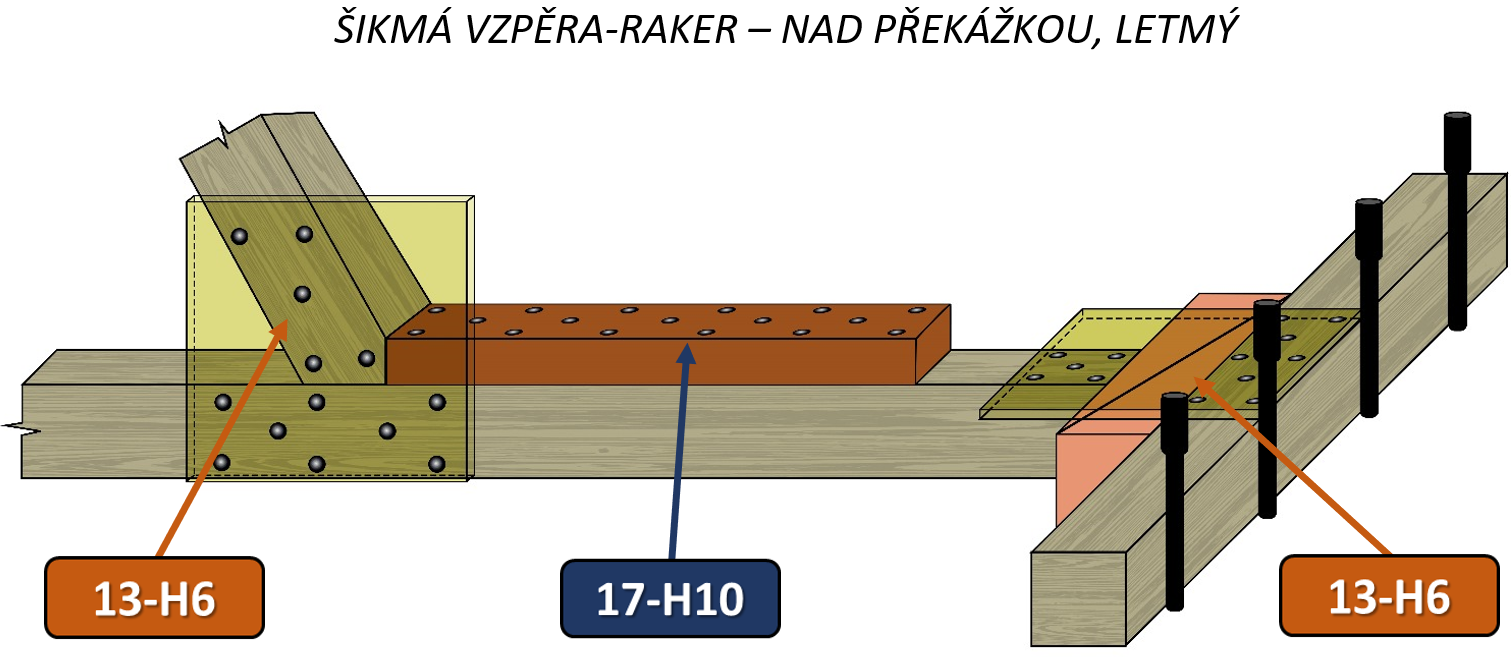

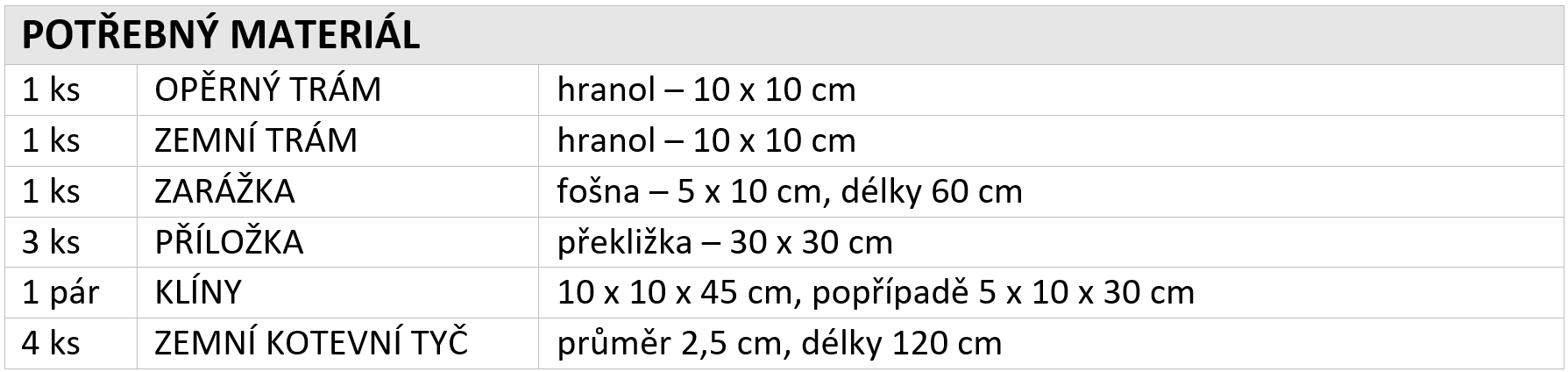

DOPORUČENÝ PRACOVNÍ POSTUP:

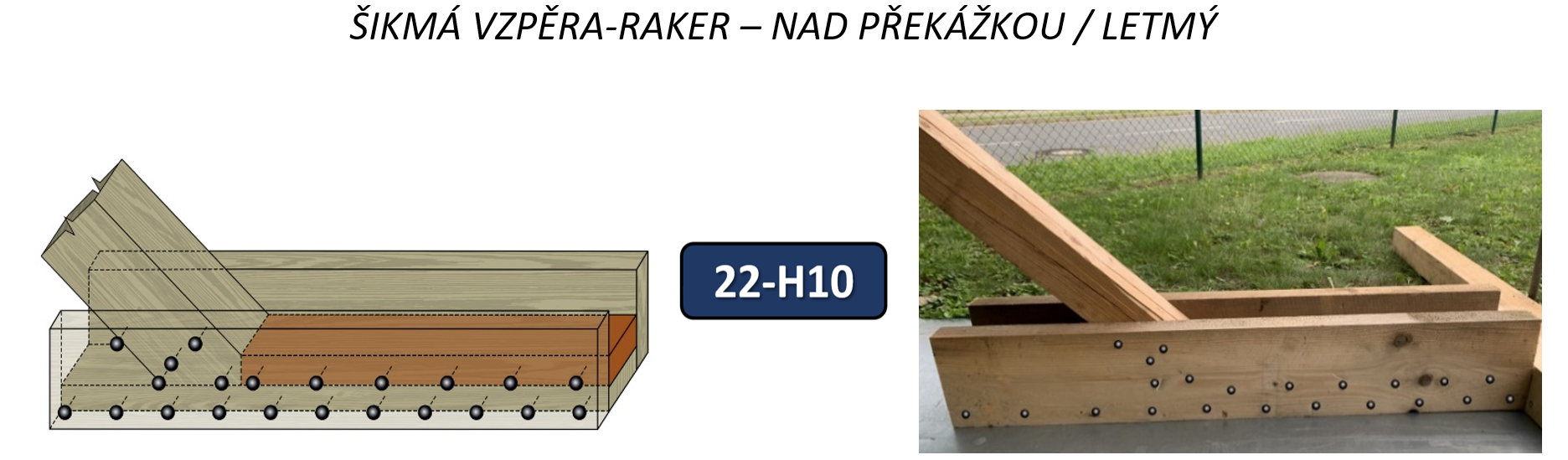

- Připevnit zarážku k zemnímu trámu a dvojici příložek na určené místo, viz obrázek.
- Umístit opěrný trám a zajistit ho zemními kotevními tyčemi v požadované pozici.
- Instalovat vytvořenou sestavu na určené místo, vyrovnat do kolmé pozice a spojit se zemním kotevním systémem.
- Dotáhnout klíny kotevního systému.
- Připevnit obě příložky zemního kotevního systému se vzpěrou.
- Zajistit příložkou opěrný trám a zemní trám.

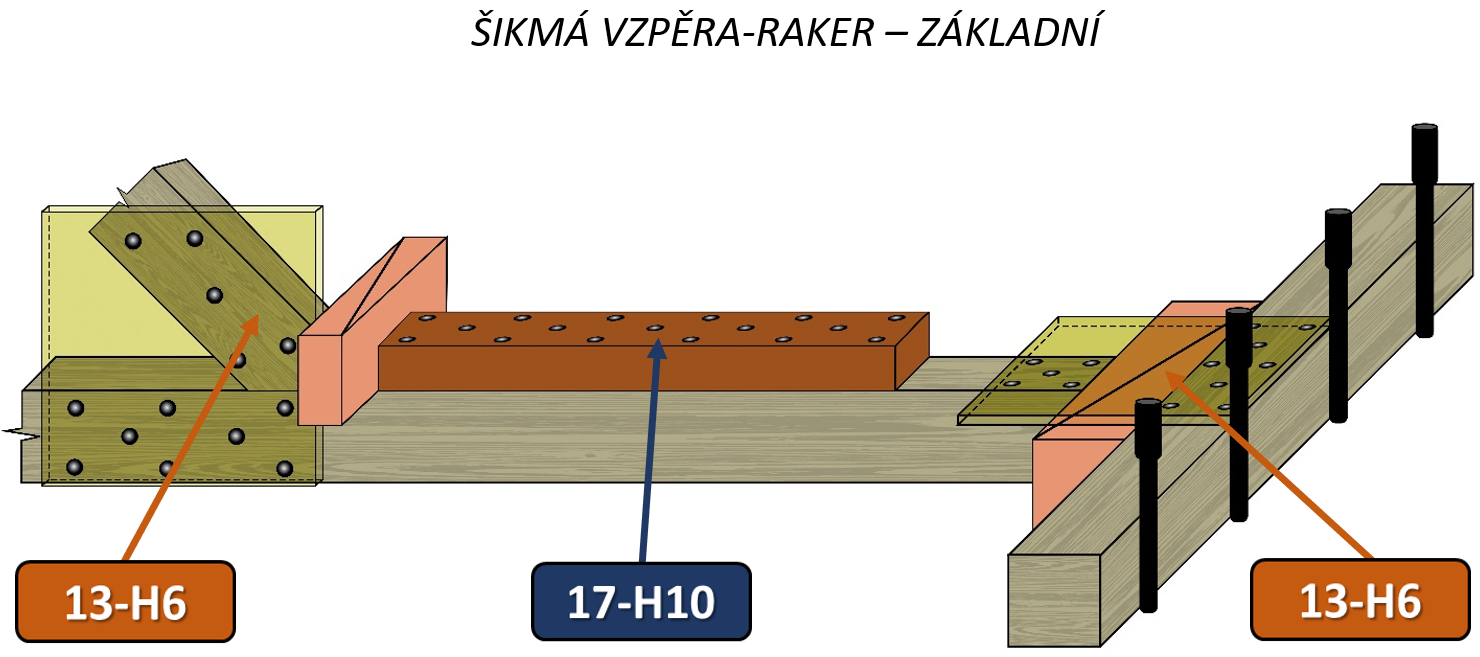

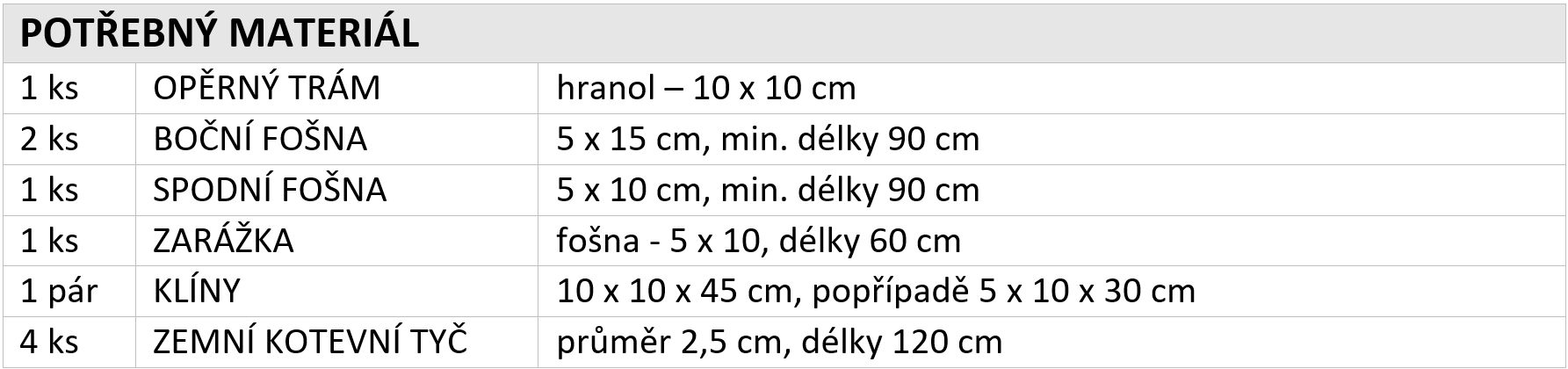

DOPORUČENÝ PRACOVNÍ POSTUP:

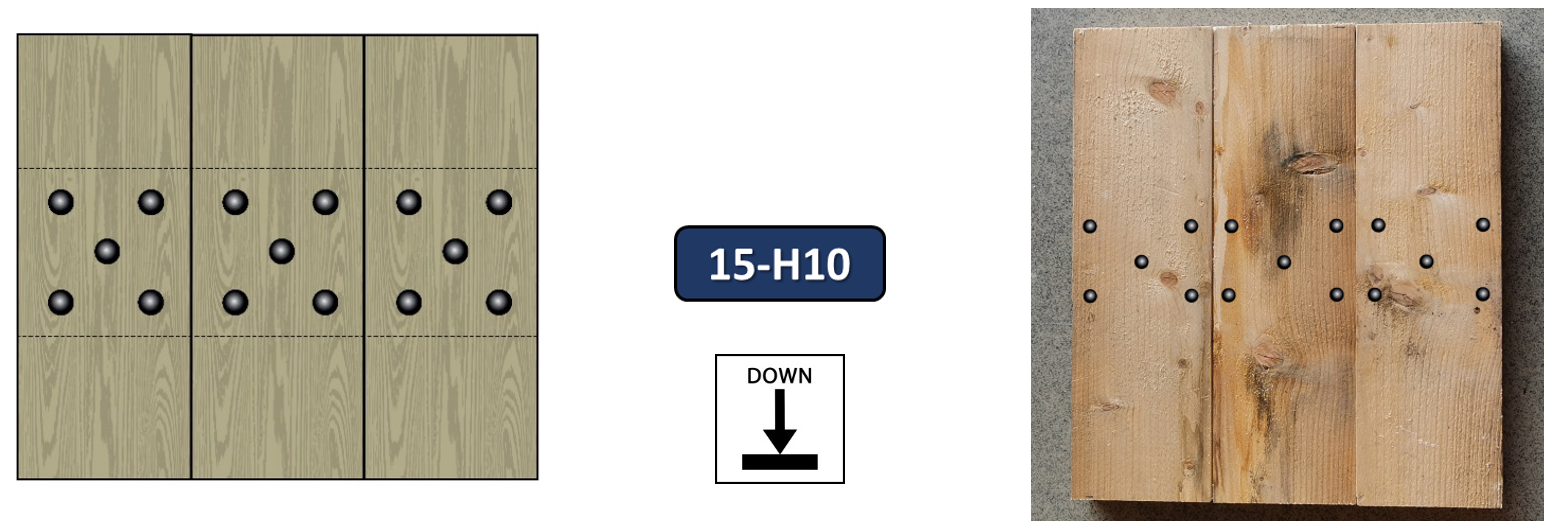

- Zarážku zarovnat s koncem spodní fošny a přibít ji 17 hřebíky.
- Obě boční fošny připevnit vespod 11 hřebíky do spodní fošny.
- Zarážku připevnit minimálně 6 hřebíky z každé strany k boční fošně.
- Umístit opěrný trám a zajistit ho zemními kotevními tyčemi v požadované pozici.
- Instalovat vytvořenou sestavu na určené místo, vyrovnat do kolmé pozice a spojit se zemním kotevním systémem.
- Dotáhnout klíny zemního kotevního systému.
- Připevnit obě boční fošny zemního kotevního systému se vzpěrou.

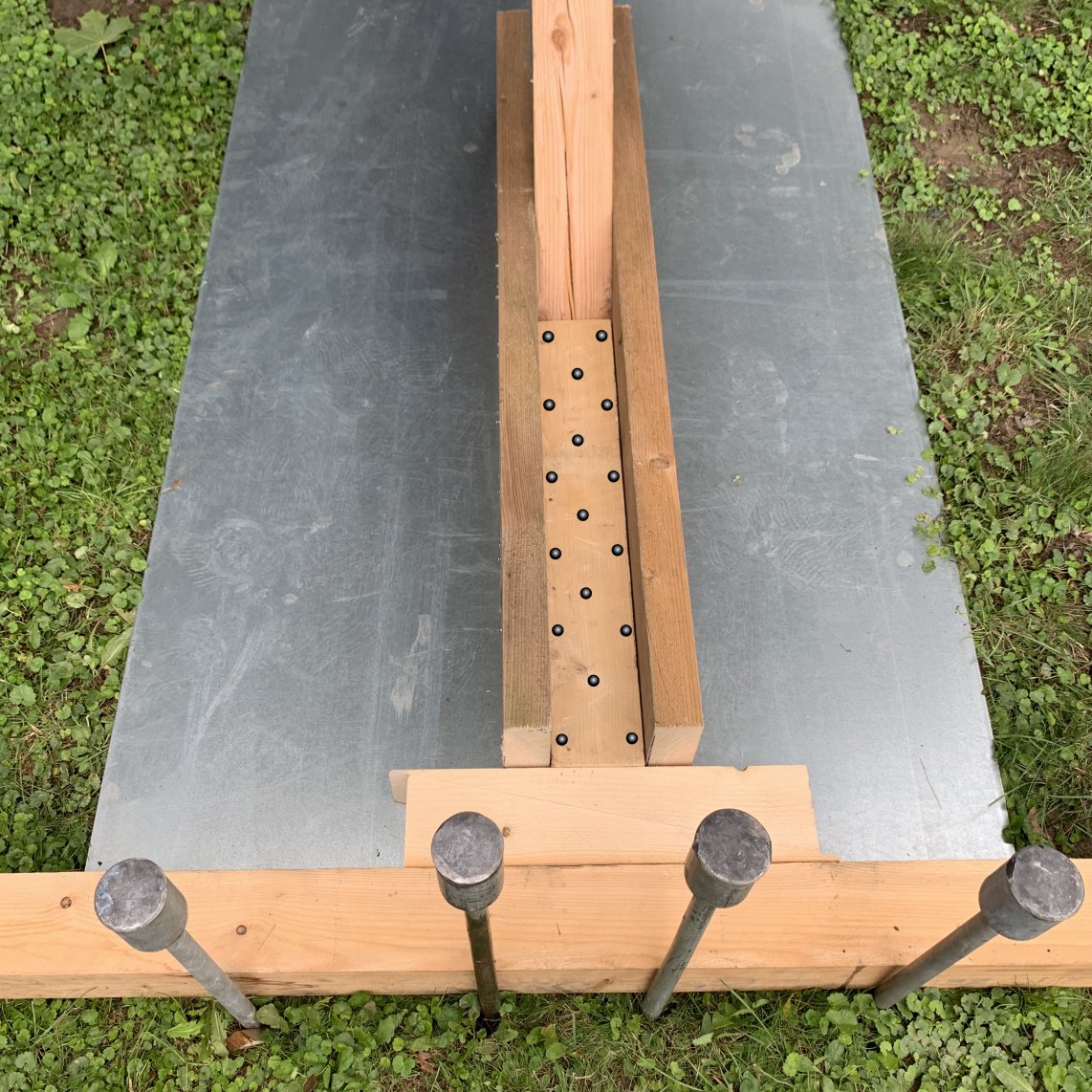

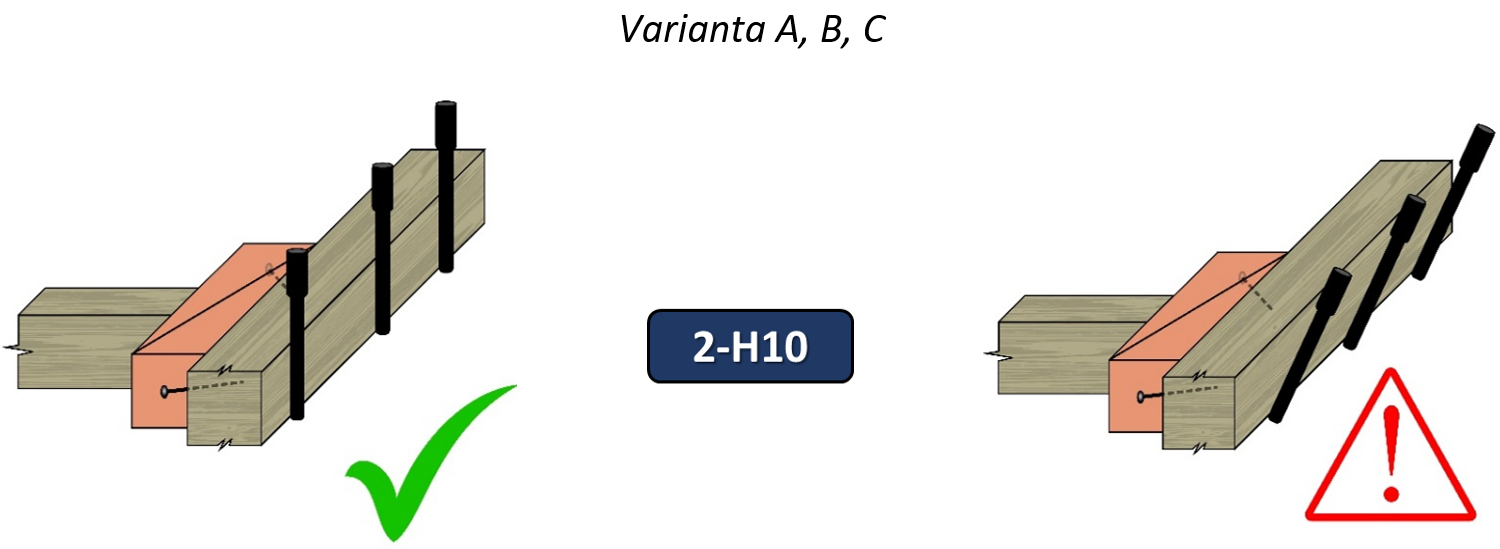

Kotevní tyče umisťujeme (zatloukáme) na požadované pozice s dodržením těchto podmínek:
- Zajistit přímý kontakt a kolmou pozici tyčí vůči opěrnému trámu.
- 2/3 délky tyče zatloukat do povrchu.
- Doporučený rozestup mezi tyčemi je zhruba 30 cm.
Počet tyčí pro jednu sestavu:
- pro pevné povrchy používáme min. 2 tyče,
- pro měkčí povrchy používáme 4 tyče.

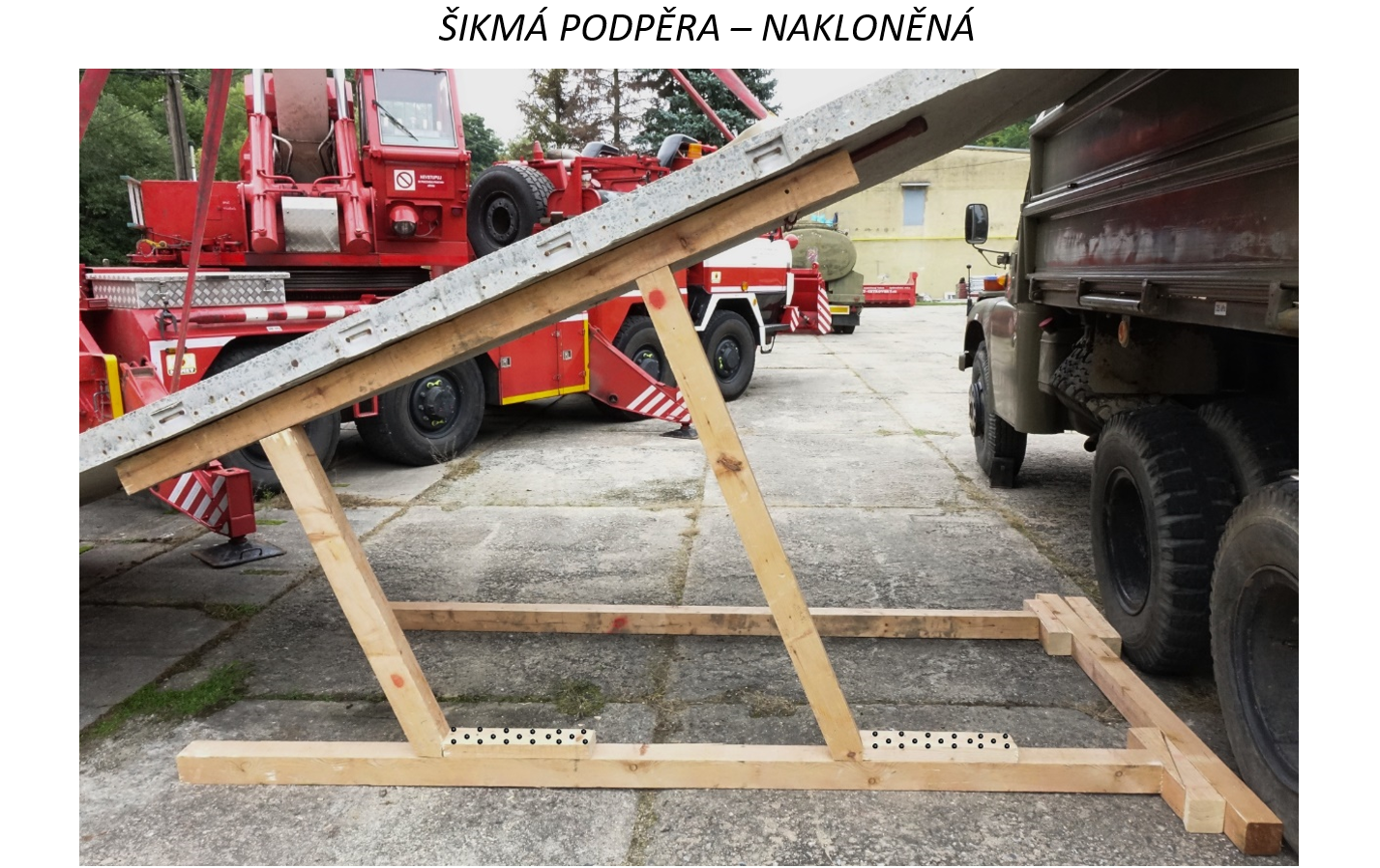

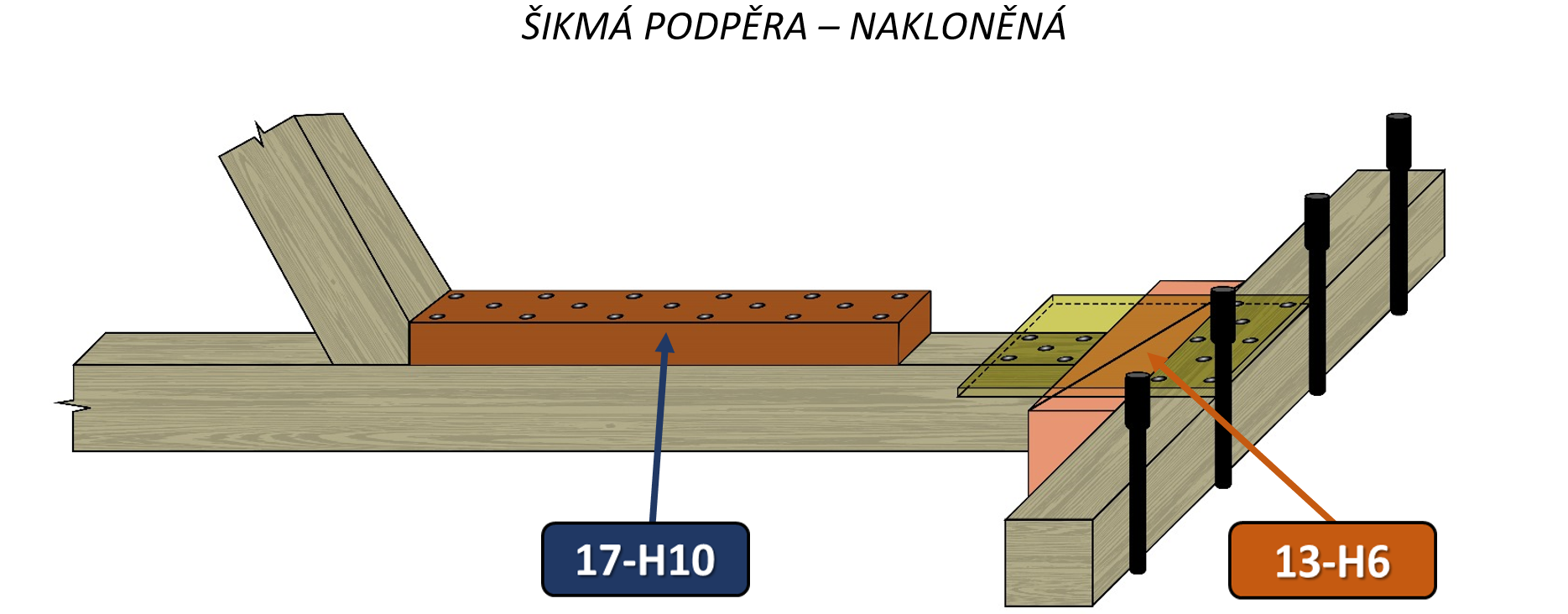

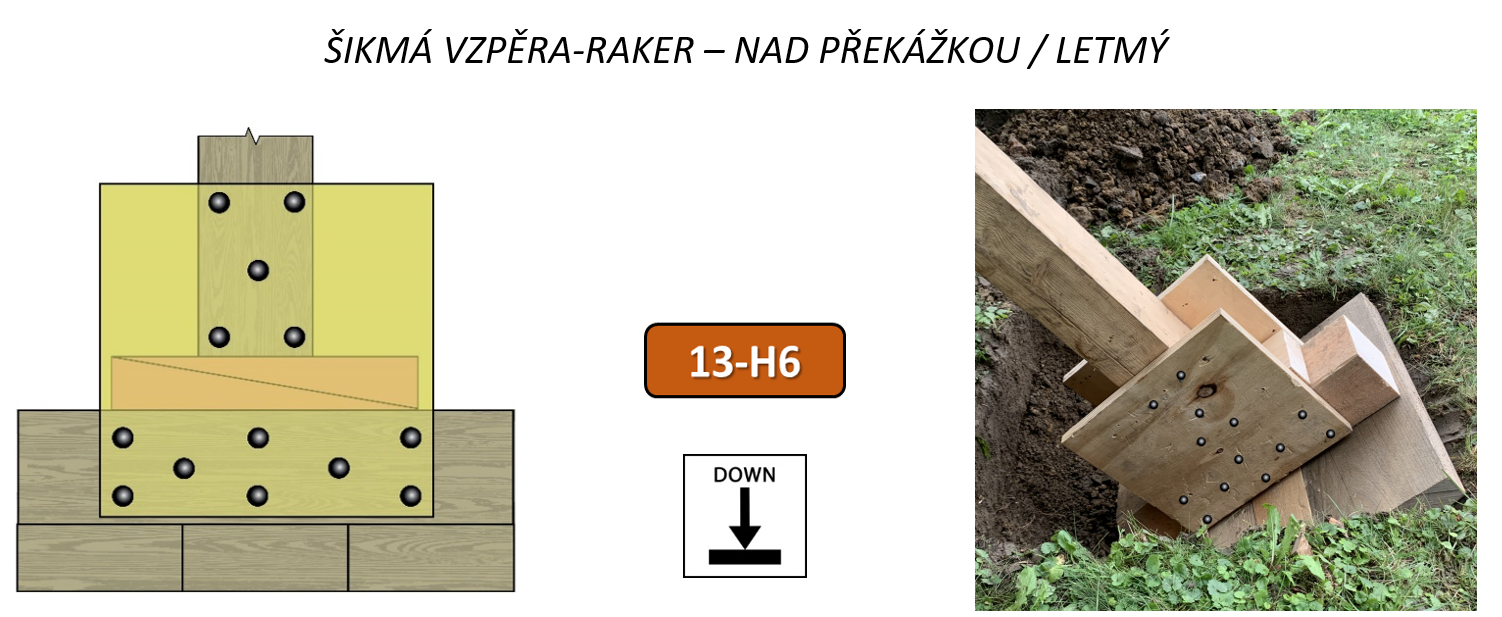

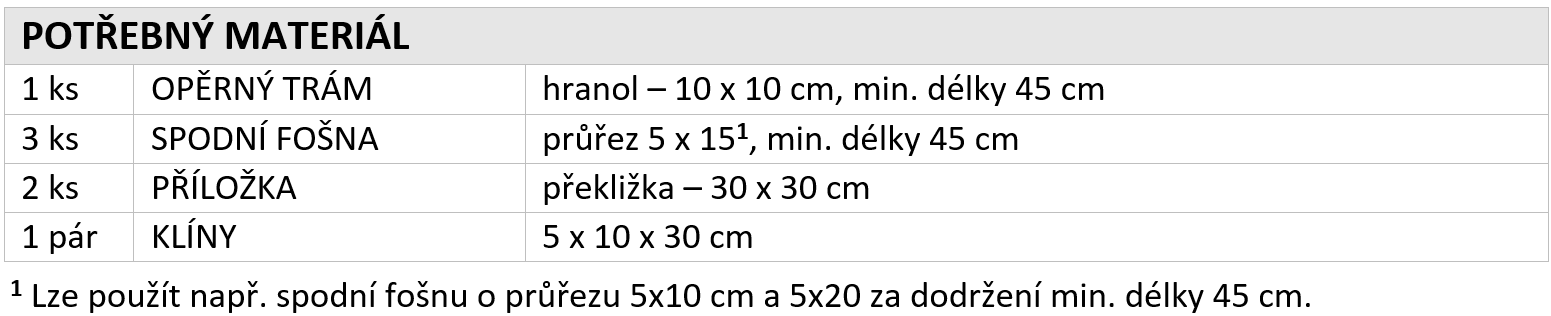

DOPORUČENÝ PRACOVNÍ POSTUP:

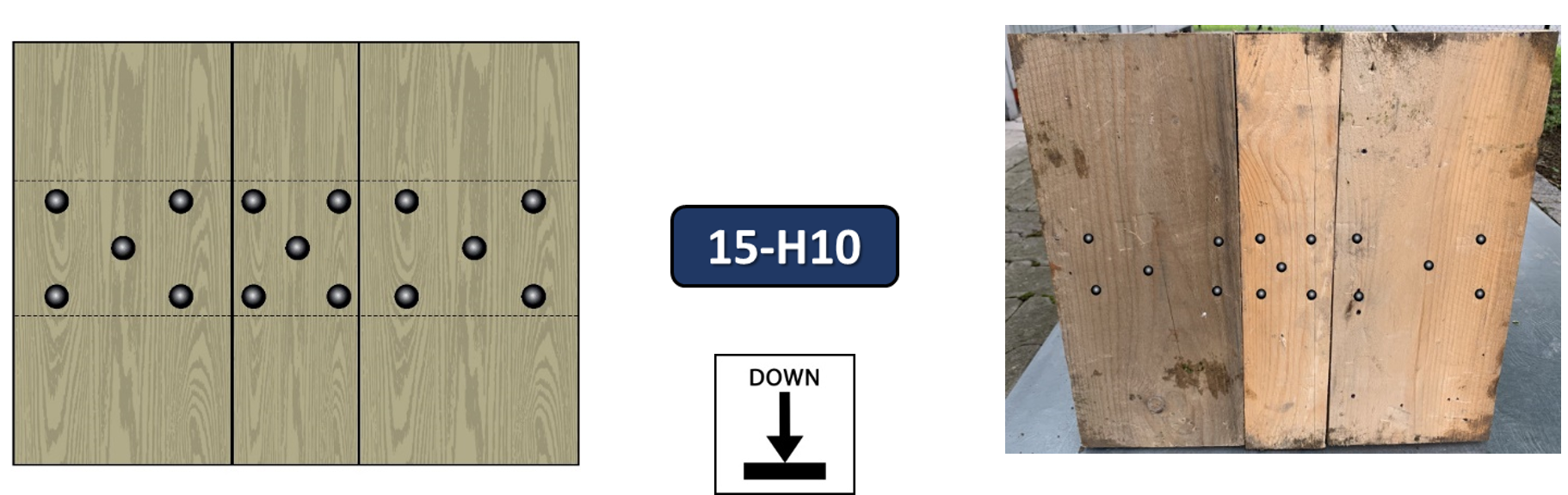

- Tři spodní fošny každou z nich připevnit vespod 5 hřebíky do opěrného hranolu.

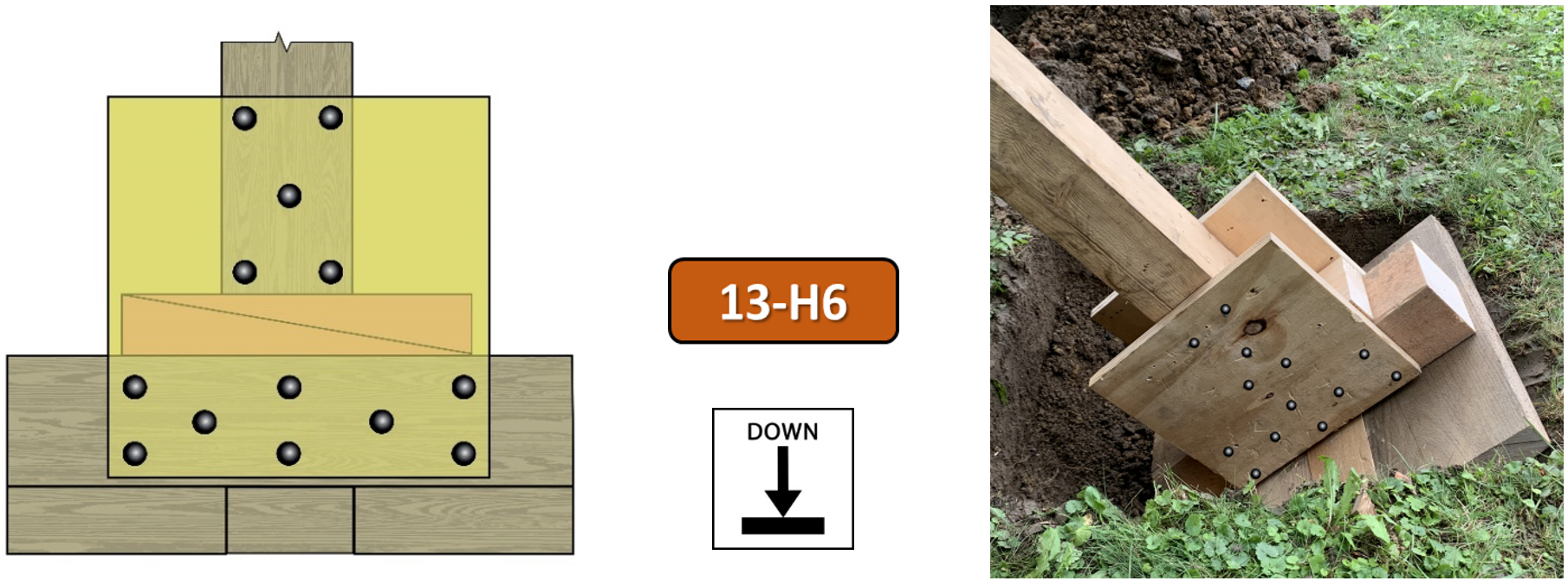

- Dvojici příložek připevnit vespod 8 hřebíky z obou stran do opěrného hranolu.
- Spodní klín připevnit 1 hřebíkem do opěrného hranolu.
- Instalovat vytvořenou sestavu na určené místo, vyrovnat do kolmé pozice a spojit se zemním kotevním systémem.
- Dotáhnout horní klín a tím přitlačit sestavu k poškozené stěně.
- Připevnit obě příložky zemního kotevního systému se vzpěrou.
- Klíny zajistit hřebíkem.
